摘要：本文用89C2051單片機和MAX488為主要芯片構成的數字式變頻器參數面板表，成功地解決了在不同通訊協議接口間進行通訊的問題，讀取了ABB公司的ACS140和ACS400系列變頻器的運行頻率，運行電流、輸出轉矩和輸出功率，并將其按相應的格式顯示出來，克服了傳統模擬顯示儀表的非線性，且轉換精度不受溫度影響，顯示內容靈活，價格低廉。
　　關鍵詞：單片機，通訊口，讀取變頻器參數，面板表
　　ABSTRACT:Usingmicrocontroller,thepanelmeterreadthefrquencyconverter’sparametersthroughit’sRS485communicationport,conqueringthenonlinearoftheclassicalanalogmeter,anditisnotsensitivetothetempreture,showingcontentsisalternativeanditischeaper.
　　KEYWORD:microcontrollercommunicationporttogettheparametersoffrquencyconverterpanelmeter.
　　1、前言
　　隨著電力電子技術和微處理器技術的發展，變頻器在工業驅動領域的應用日趨廣泛，它的輔助功能也越來越強。在工業應用中，為了保護變頻器，一般都將其安裝在控制柜內，這使得通過面板觀察參數和運行狀態很不方便，雖然有的變頻器配置了適配電纜，使面板可以遠離變頻器，但適配電纜的價格都很高，且大多數變頻器的面板在某一時刻只能顯示變頻器的一個參數。
　　現在，變頻器的控制方式除端子控制、面板控制外，普遍增加了通訊控制方式。通訊接口已經成為變頻器的標準配置。通過通訊接口，不但可以控制變頻器的運行，還可以讀取變頻器的運行參數。當變頻器由面板或端子控制運行時，通訊接口處于閑置狀態。為此，作者設計出一種應用AT89C2051單片機，通過讀取變頻器通訊口參數的數字式面板表，它可以讀取變頻器的所有參數并將其按一定的格式顯示出來，且價格低廉。
　　2、硬件設計
　　2、1AT89C2051概述
　　AT89C2051是ATMEL公司推出的一種小型單片機，采用Flash存儲技術，片內集成了2K的E2ROM，20腳封裝，其軟、硬件與MCS-51完全兼容，工作電壓為2.7V~6V，內部構造了一個模擬信號比較器，其輸入端連接到P1.0和P1.1，比較結果存于P3.7對應的寄存器，（P3.7在2051外部無引腳），它只有8031單片機的P0口和P3口，不能對ROM和RAM進行擴展，該型號的單片機只能應用在小型系統中。
　　2、2引腳及功能說明

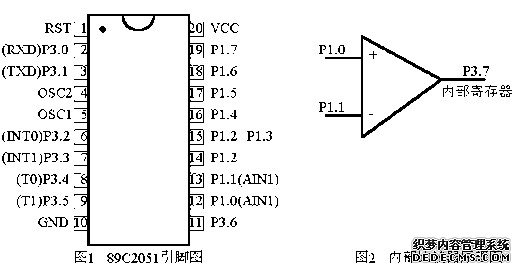

　　圖1是AT89C2051的引腳圖，圖2是內部比較器的原理圖。
　　 P1.0~P1.7準雙向端口
　　 P3.0，P3.1串行通訊功能
　　 P3.2，P3.3中斷輸入功能
　　 P3.4，P3.5定時器輸入功能
　　 P3.7寄存器（P3.7在2051外無引腳）
　　 Vcc工作電源輸入端，為2.7—6V

　　2、3單片機與變頻器通訊接口的處理
　　參數表是通過變頻器的通訊端口讀取變頻器得參數的。用單片機的串行口與變頻器通訊需要解決通訊信號轉換的問題，因為變頻器的通訊接口一般為RS485協議，必須經過信號轉換才能實現單片機與變頻器的通訊。采用MAX488芯片解決這問題，它可以將RS485信號和單片機串行口發送的

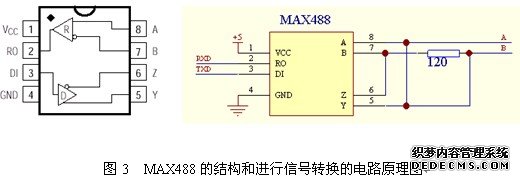

　　信號進行雙向轉換。圖3是用MAX488的內部結構和用它進行信號轉換的電路原理圖。左圖為MAX488的內部結構，從圖中可以看出，8、7腳分別為接收RS485信號的同相和反相端，若UA-UB>200mV，則RO輸出高電平，若UB-UA>200mV，RO輸出低電平，高低電平所對應的電壓值由VCC的電壓決定，RO的電位以GND為參考點；當DI為高電平時，UY>UZ，反之UY　　讀取的參數最終要送到顯示器上顯示，為了節省單片機的硬件資源，采用串行方式將要顯示的數據發送給顯示部分，然后再由74LS164將串行數據轉換為并行數據輸出給4個8段數碼管。采用這種方式顯示，用單片機的兩個引腳即可完成多個參數乃至多個變頻器的參數的顯示，這種方式的確定是數據的更新速度較慢，但這對面板顯示儀表的顯示效果不會造成多大影響
　

　　3、軟件的設計

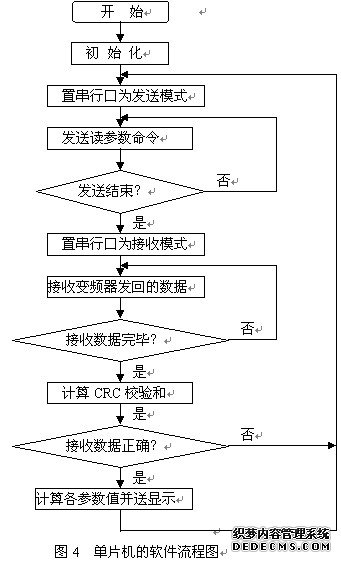

　　單片機程序采用MCS-51匯編語言編寫，圖4是單片機的軟件流程圖。由于變頻器的通訊協議是公開的，現以ABB公司的ACS140和ACS400系列為例進行說明。其讀參數的命令串由以下幾部分組成：變頻器地址、命令代碼、所讀第一個參數的地址、CRC校驗和，所有代碼都以16進制數表示。例如代碼串010300660004A416，01表示變頻器的地址，03表示讀參數命令、0066表示第102個參數（運行頻率）的代碼，0004表示連續讀取參數的個數，A416為CRC校驗和，
　　
　　

　　其中A4是低字節，CRC校驗和的計算非常復雜，文獻[1]中有詳細的描述。當單片機按順序?qū)⒃摯�碼串發送到變頻器后，若數據在傳輸?shù)倪^程中沒有發生錯誤，變頻器在大約200mS的時間內將向單片機發送代碼串：010308fHfLIHILTHTLPHPLCRCLCRCH，其中0103的含義與發送串的相同，08表示變頻器發送的參數共占8個字節（由前向后分別是頻率、電流、轉矩和功率，各占2個字節），單片機在讀取這些數據后，將前11個字節的16進制數按規定的格式求出其校驗和的值，并與接收來的校驗和相比較，若二者相等說明數據在傳輸?shù)倪^程中沒有發生錯誤，即接收的數據正確，然后將參數轉換為BCD碼的形式并將其譯碼顯示。
　　4、實際問題的解決
　　由于變頻器工作時其輸入電流非正弦，從而產生大量的高次諧波，這些諧波可能對通訊產生干擾，同時工業現場大量使用接觸器，其通斷也會產生很強的干擾信號，這些干擾使數據在傳輸?shù)倪^程中發生改變，為了防止產生誤動作，變頻器也將接收到的數據求校驗和，若求得的校驗和與接收到的校驗和不同，變頻器將不作任何相應，而單片機在發送完數據后處于等待接收狀態，為了防止單片機無期限地等待，規定單片機在發送完命令后，若200mS內仍沒有接收到所有參數，將重新發送讀參數命令串。
　　為了使參數表能夠根據不同的要求而顯示不同的參數，在硬件電路中加一個撥碼開關，單片機將根據撥碼開關的狀態讀取并顯示不同的參數，對有些變頻器可以用一個命令串讀取連續幾個參數（如ABB公司的產品），單片機可以將所有有用的參數都讀出來，再由撥碼開關的狀態決定所要顯示的參數，也可以增加數碼管的數量，將所有感興趣的參數都顯示出來。用一個單片機也可以讀取多臺變頻器的參數，所有被讀取參數的變頻器可以有不同的通訊波特率和數據格式，但是它們的地址必須唯一。
　　5、結束語
　　作者用89C2051單片機和MAX488成功地讀取了ABB公司的ACS140和ACS400系列變頻器的運行頻率，運行電流、輸出轉矩和輸出功率，并將其按相應的格式顯示出來。用這種方法也可以讀取其它品牌變頻器或直流驅動器的參數。用這種方法研制的變頻器參數表在國內尚無相關報道，所研制出的參數表，沒有非線性誤差，精度不受環境溫度的影響，顯示內容靈活，使用方便且成本較低。
　　參考文獻
　　1． 王衛海89C2051單片機[J].《國外電子元器件》1995年第5期
　　2．ABBAutomationAcs140/400Modbus通訊協議98.11
　　應用89C2051設計變頻器專用面板表
　　潘傳勇王崇斌
　�。ê＼姾娇展こ虒W(xué)院青島分院山東青島266041）
