摘要：闡述了空中交通告警與防撞系統的發展，重點論述了TCASII的工作原理，并總結了TCAS在客機和軍用運輸機上的應用情況，說明其是避免飛機空中相撞的最后一道防線。
　　關鍵詞：TCASII,客機,軍用運輸機
　　      Abstract:ThispaperdescribesthedevelopmentoftheTrafficAlertandCollisionAvoidanceSystem,providestheprincipalofTCASII,summarizestheapplicationofTCASIIinairlinerandmilitaryaerotransport,showsthatTCASIIisthelastlineofaircraftavoidance.
　　keywords:TCASII,airline,rmilitaryaerotransport
　　引言
　　開發有效的防撞系統是航空工業界多年來的目標。美國航空體系稱其為空中交通告警與防撞系統（TCAS：TrafficAlertandCollisionAvoidanceSystem），歐洲航空體系稱為機載防撞系統（ACAS：AirborneCollisionAvoidanceSystem），兩者實際上的含義、功能是一致的。盡管可以利用空中交通管制系統（ATC）在一定程度上維持飛行的安全，但隨著空中交通的日益繁忙，飛機空中相撞的危險依然存在。這也就是為什么早在上世紀五十年代人們就開始考慮機載防撞系統的概念，并把它作為避免空中相撞的最后一道防線。
　　發生在美國一系列的飛機空中相撞事故極大的推動了機載防撞系統的開發和不斷改進。1956年6月30日在科羅拉多大峽谷上空6500米處，兩架民航班機相撞造成128人死亡，隨后美國啟動了對飛機防撞系統的研發工作。1978年，一架輕型飛機在圣地亞哥上空與一架民航班機相撞，導致了美國聯邦航空局（FAA）啟動對TCAS的研究。最終導致國會立法要求實施TCAS的事件是1986年8月31日在靠近洛杉磯國際機場的空域內，一架墨西哥飛機和一架私人飛機空中相撞。
　　1TCAS的發展
　　在防撞設備方面，50年代曾利用電波的多普勒效應原理研制了空中防撞設備，但因誤報很多，終未實用。1955年，Honeywell公司的J.S.Morrell博士提出了根據兩架飛機到達最接近點所需時間的主動防撞概念，得到業界的認可。60年代末70年代初，若干廠家開發了飛機防撞系統，但發現該設備在繁忙機場區域的運營中有較高的虛假警告，此外它要求其它飛機也必須裝備該類設備。70年代中期，開發了信標防撞系統BCAS。該系統利用空中交通管制雷達信標系統ATCRBS應答機發回的數據來決定對方飛機的距離和高度，鑒于當時所有的航線運輸飛機、軍用飛機和大多數通用飛機上都安裝有ATCRBS應答機。因此任何裝備BCAS的飛機能夠避開大多數其它飛機而得到保護。此外，正在發展的S模式應答機使用的離散選址通信技術，使兩架沖突的BCAS飛機能發出互補的兩機垂直機動協調指令。1981年，F(xiàn)AA決定發展并裝備空中交通告警及防撞系統，該系統的工作完全不依賴地面設備，它通過ATC應答機相互對話，自行完成探測和跟蹤?quán)徑�空域飛機的任務，并根據接近程度，向機組提供不同級別的告警，必要時推薦避讓措施。
　　當前，正在研發或使用的TCAS系統有三種類型：TCASI、TCASII和TCASIII。
　　TCASI型為基本型。它是一種低功率、短距離系統，可向飛機駕駛員提供本機周圍一定空域的交通情況，并發出相應的咨詢和警告，但不能提供垂直和水平避讓指令。能同時提供垂直和水平規避指令的TCASIII型還處于開發階段。目前，國內外主要裝備的均為TCASⅡ系統。研制開發TCASII設備的廠家主要有Honeywell公司、RockwellCollins公司和ACSS公司等。
　　在設備廠商大力開發TCAS設備的同時，F(xiàn)AA早在上世紀八十年代就開始了相關標準的制訂，目前最新的版本為TCASⅡVersion7。
　　2TCASII
　　2.1系統組成及主要功能

　　圖1是TCASⅡ的組成框圖。
　　TCASⅡ型系統主要由TCAS收發主機、S模式應答機、天線（包括定向天線和全向天線）、控制盒和顯示裝置（根據座艙配置的可選項）組成。
　　TCAS收發主機用于獲取空中交通信息、跟蹤接近飛機、檢測威脅、推算并產生交通告警（TA）或決斷告警（RA）報告。TCAS處理器利用飛機本身的氣壓高度、無線電高度和飛機離散量來控制防撞邏輯參數，這些參數決定了飛機周圍的保護量。如果被追蹤的飛機存在碰撞威脅，TCAS收發主機會選擇合適的避撞機動，使之與入侵飛機保持足夠的垂直避讓距離，同時使偏離航道值最小。如果入侵飛機同樣安裝了TCASⅡ，那么防撞系統會在兩架飛機中協調避讓機動。
　　TCASⅡ工作必須安裝和使用S模式應答機。如果S模式應答機出錯，TCAS會自動發現這個錯誤并將TCAS置于等待狀態。S模式應答機支持地面的ATC系統，能和一個ATCRBS或一個S模式地面雷達一起工作。S模式應答機同樣也可以用來在都安裝有TCAS的飛機間提供空對空數據交換，因此在需要的時候可以進行RA的協調和互補。
　　控制盒用來選擇和控制所有的TCAS設備，包括TCAS收發主機，S模式應答機，甚至包括TCAS顯示。一個典型的控制盒提供以下四種基本的控制狀態：等待狀態、僅應答機工作狀態、只有TA的TCAS狀態和TA/RA狀態。
　　交通/決斷顯示器是日光下可視的高清晰全彩液晶顯示器，顯示空中交通、交通告警、決斷告警和垂直速度等信息，并要求顯示無閃爍、無視差。
　　TCAS中用到的天線包括一個裝在飛機頂部的定向天線，一個裝在飛機底部的全向或定向天線（大多在飛機底部安裝定向天線）。這些天線可以在1030MHz上用不同功率在4個90度的方位上發送詢問信息，也可以在1090MHz上接收周圍飛機上應答機的應答信息，然后將這些信息傳送給TCAS收發主機。另外，S模式應答機同樣需要兩個天線，分別安裝在飛機的頂部和底部。這些天線使應答機在1030MHz接收詢問信號，在1090MHz發送應答信號。
　　2.2基本工作原理
　　2.2.1對方飛機裝有S模式應答機或TCASⅡ系統的防撞原理
　　由于S模式應答機具有選擇地址進行通信的特性，對裝有S模式應答機的飛機，TCAS的監視功能相對簡單。S模式應答機以每秒約1次的速率發送間隙發射信號（Squitter）。該信號中含有發射者的S模式地址。裝有TCASⅡ的飛機在監視范圍內將接收這些間隙發射信號并對裝有S模式應答機的飛機發出S模式詢問。根據回答信號可確定該飛機的距離、方位和高度。根據對方飛機的幾次應答可確定對方的高度變化率和距離變化率。換句話說，根據對方報告的高度可確定對方爬升或下降有多快，根據詢問和應答之間的來回時間可確定它是否接近或離開監視范圍，根據對方的方位變化可確定對方大概的航跡。由此，TCAS收發主機可計算出對方飛機的輪廓線和飛行航路是否將會與本機相撞或接近相撞，并在本機飛行輪廓線的基礎上，給出合理的防撞措施RA。
　　如果對方飛機帶有TCASⅡ系統，本機的TCAS收發主機可與該機建立基于S模式數據鏈的空—空協調關系�？�—空協調關系建立后，雙方的TCAS收發主機即可確定由哪一方來控制回避機動，作為“主機”，而另一方作為“從機”，這種設定是隨機和互補的。例如，某一架飛機針對某一威脅選擇了“爬升”RA，在其協調詢問中它將向?qū)Ψ桨l(fā)出通知，限制對方的RA只能是“下降”。機組確認RA指令是安全正確的，將執行這些指令。
　　2.2.2對方飛機帶有A/C模式應答機的防撞原理
　　TCAS使用一種修改的C模式詢問，即所謂全呼叫C模式詢問。以每秒一次的正常速率詢問周圍飛機的A/C模式應答機。若應答機工作在C模式，其回答信號中包括有高度信息，因此TCAS可發布決斷告警信息。若工作在A模式，回答信號中沒有高度信息，此時TCAS不能發布決斷告警信息，只能產生交通告警信息。
　　2.2.3對方飛機無應答機或應答機不工作的防撞原理
　　對方飛機無應答機或應答機不工作，它們對TCAS的詢問無法作出響應，因此TCAS無法探測該類飛機，只能借助其它手段或地面交通管理進行防撞。
　　2.2.4沖突解除
　　一旦飛機脫離危險，TCAS將發布語音信息“CLEAROFCONFLICT”（沖突解除），以肯定這次威脅結束，并且撤銷對應的決斷告警，即顯示器上決斷告警消失（紅、綠色的升降指示區消失），此時機組應將飛機返回沖突發生前的許可剖面。
　　2.2.5防撞處理邏輯

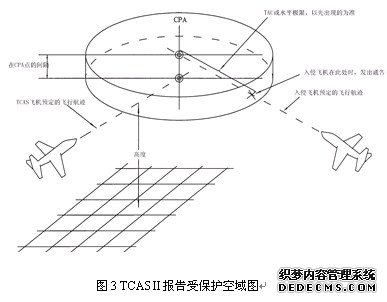

　　圖2簡單描述了防撞處理的邏輯。根據監視報告，防撞處理邏輯跟蹤每一個目標的斜距和接近速度，推算到達最近接近點（CPA：ClosestPointofApproach）的時間，TCASⅡ報告受保護空域圖見圖3。如果入侵飛機裝備的應答機報告高度，則防撞處理邏輯能將目標的高度投射到最近接近點上。

　　當一架入侵飛機報告高度，且其距離和其與最近接近點的垂直高度達到一定的指標時，該入侵飛機就會被認為具有潛在威脅而生成交通告警。如果入侵飛機不報告高度，則威脅的判斷僅僅依靠距離測試完成。
　　當威脅確認后，決斷告警將通過兩步來確定。第一步防撞處理邏輯選擇決斷告警的方向，用以確定本機的避讓方向是向上還是向下。在對具有威脅的飛機的距離和高度進行跟蹤的基礎上，防撞處理邏輯將建立威脅飛機到達最近接近點的路徑模型，并選擇能夠提供更大垂直間距的決斷告警的方向。第二步防撞處理邏輯選擇決斷告警的強度，該強度能使本機獲得安全間距且對垂直速率的破壞最小。
　　在入侵飛機也裝備了TCAS的情況下，每架飛機都向?qū)Ψ斤w機發送S模式的協調詢問以確保選擇互補的決斷告警。

　　3TCAS的使用情況
　　美國于1993年12月31日開始要求30座以上的客機必須配備TCASII。歐洲空管建議，2000年1月1日后在30座以上的客機或最大起飛重量超過15000千克的飛機上配備ACASII，2005年1月1日后在19座以上的客機或最大起飛重量超過5700千克的飛機上配備ACASII。我國民航使用的客機比較先進，絕大部分已預先安裝了最新版本的防撞系統。為進一步加強航空安全，從2002年中期起也開始對其他未安裝防撞系統的客機進行強制安裝，這一工作于2002年底完成。2003年起，未安裝防撞系統的民航客機將不準飛行，其他小型飛機由于飛機結構、技術原因等無法安裝的將被嚴格限制飛行時段、飛行高度和范圍，并逐步退出商業運營。
　　軍用運輸機擔負著軍事裝備、作戰人員的運輸任務，與直接擔負作戰訓練任務的飛機不同，其飛行航線與民航有很多交叉，發生空中危險接近的幾率遠遠大于其它類型的作戰飛機。所以，一些發達國家的軍用運輸機，特別是大型和主要的運輸機都加裝配備了TCAS系統，如美國在2002年由洛克希德•馬丁公司完成了為所有美國空軍C-5飛機（124架）加裝TCAS設備的工作；2005年，美國波音公司為美國空軍、海軍和海軍陸戰隊的500架C-130運輸機加裝了Honeywell公司的TCAS機載設備。在歐洲，法國空軍的空客軍用型，以及已經推出的軍用空客A-400飛機，都裝備TCAS設備。俄羅斯也為其軍用的伊爾-76、圖-154、雅克-42、安-124等飛機裝備了Honeywell公司的TCAS系統。
　　美國的其它軍用飛機也先后加裝了TCAS系統，如F-18、F-22就直接裝備了ETCAS（增強型機載防撞系統）。另?yè)?jù)報道，美國與瑞典合作，在F-16飛機上試飛與飛機自動駕駛儀交聯的機載防撞系統，以驗證將來在無人機上應用的可行性。
　　4結論
　　TCAS是避免飛機空中相撞的最后一道防線。多年的使用實踐已經證明了它的有效性。TCASVersion7正在全世界推廣，國際民航組織建議2003年前全球范圍內的民航飛機全部安裝滿足TCASVersion7標準的TCASII。
　　[參考文獻]
　　[1]THOMASWILLIAMSON,NEDA.SPENCER.DevelopmentandOperationoftheTrafficAlertandCollisionAvoidanceSystem[J].ProceedingsofTheIEEE.November1989:1735-1744.
　　[2]何曉薇.空中交通警戒與 防撞系統的主要技術特點[J].中國民航學院學報,2001,12（3）：40-42.
　　
