[摘要]本文主要是對一種實用新型的變頻自動控制高爐探尺的研究，屬于煉鐵區域的電氣自動控制技術領域。
　　[關鍵字]自控系統；變頻器；探尺；軟件；
　　1.技術背景

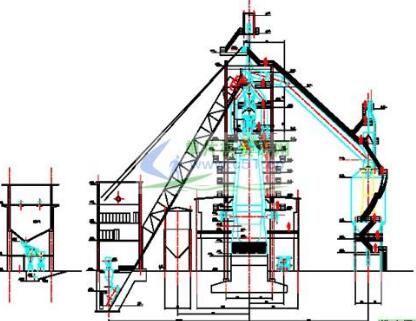

　　傳統的高爐探尺單靠電機和抱閘來控制重錘的提升和下降，提尺時抱閘打開同時電機正轉；降尺時抱閘打開，重錘憑借重力做自由下降，依靠速度繼電器判斷重錘下降速度過大時關閉抱閘，然后再打開抱閘使重錘下降。此種控制方式雖然簡單，但弊端也顯而易見，一是機械抱閘裝置頻繁動作，容易損壞，二是速度繼電器工作不穩定，容易造成重錘下降超速埋進料面，造成提尺過載故障，使重錘脫落。這樣就會嚴重影響高爐的生產，使高爐修風停產。
　　2.技術特征
　　根據探尺不同的工作狀況，改變變頻器的力矩給定大小和方向，從而控制探尺工作于提尺、降尺、浮尺等相應運行狀態。整個工作過程根據高爐冶煉的工藝要求，通過plc程序?qū)ψ冾l器發出提尺、降尺、停止命令，由變頻器控制探尺電機正轉、反轉、停止，從而帶動機械部分實現探尺重錘的相應動作。該自動控制裝置可與不同類型的plc控制系統如(西門子、施耐德等)、人機監控軟件（如WINCC、Ifix、mp7等）配套使用，軟件易于編程，無須對配套設施提出特殊要求。
　　該系統涉及到的探尺控制設備主要有變頻控制柜、位置檢測設備（包括主令控制器、編碼器）、plc自動控制系統等。
　　3.工作原理
　　3.1控制方式
　　探尺的控制分為內控和外控兩種（見圖1控制結構圖）。內控由變頻器內部控制完成探尺電機正反轉，此種方式一般用于調試和緊急情況下使用。外控由plc自動控制程序和變頻器共同完成。外控可由兩個操作地點完成操作，一為機旁，一為集中。機旁是純手動操作，方便調試和現場定位。集中操作又分為手動和自動兩種方式，用于正常生產時的系統控制。

　　3.2控制原理

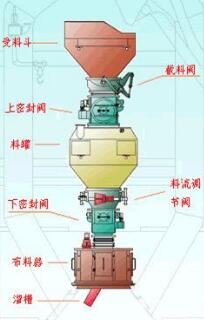

　　根據生產工藝要求，探尺在每一罐布料結束后要自動下降探測料面，探到料面后跟隨料面一起下降，到達設定料線后自動提尺至0米位置，等待下一次探測（見圖2工作流程原理圖）。
　　當控制系統發出降尺命令后，同時給定降尺頻率，變頻器發出反轉輸出，同時控制抱閘打開，下降6秒后（根據實際可調整），變頻器的矢量控制產生的轉矩方向自動由向下轉為向上，用于抵消重錘重力，避免重錘作自由落體運動，防止重錘下陷進料面。當重錘降至料面后，變頻器自動檢測力矩變化，使向上力矩加大，扶正重錘，不讓重錘倒在料面上。在料面下降時，重錘隨料面一起下降，起到力矩動態浮標的作用。當控制系統發出提尺命令后，同時給定提尺頻率，變頻器發出正轉輸出，產生足夠大的向上力矩，提升探尺至等待位置，抱閘閉合。

　　力矩的檢測和改變依靠變頻器內部參數設定實現，設定方法簡單可靠，內部存儲，斷電保持。
　　4.總結
　　高爐探尺變頻自動控制系統，是依靠變頻器與plc自控系統的協同控制，較好的解決了原有探尺設計系統中存在的不足和使用過程中暴露的缺點。該自動控制系統具有控制靈活，操作方便、安全可靠、性能價格比高等優點。該系統針對單純的機械抱閘式探尺故障率高、維護難度大等問題，提供了一種穩定、可靠、使用壽命長、易于維護的變頻探尺。
　　參考文獻
　　1.6SE70矢量控制使用大全西門子公司
　　2.變頻器控制技術與應用姚錫祿福建科學技術出版社
　　
