摘 要：隨著計算機技術的飛速發展，計算機技術在現代教育領域也得到廣泛地應用，改變著傳統的教育方式。本文使用多種媒體開發工具開發了機電設備檢測維修車教學多媒體系統。使用Authorware完成系統的主要開發工作，使用Photoshop完成圖像、圖片的加工處理，使用Flash制作形象生動的交互式動畫，再配以Windows Paint等其它工具輔助開發。充分發揮了多媒體中聲、圖、文、動并茂的特點，生動地表達了維修車的教學內容，使抽象枯燥的教學方式向形象生動的教學方式轉化。

　　關 鍵 詞：多媒體技術、CAI課件、交互式動畫、計算機輔助教學1.機電設備檢測維修車教學系統的分析與定位

　　1.1 任務分析

　　本課題的任務是以中國兵器工業第二0三研究所提出的《PHL96-300機電設備檢測維修車操作使用教材》為藍本，開發MCAI多媒體教學系統。在開發系統之前，作者仔細理解教材內容的含義以及各檢測維修設備的操作使用方法，并觀摩實際操作過程。找出教材的重點難點，和不易理解或有歧義的地方重點解決。

　　1.2 教學對象分析

　　維修戰士一般具有高中及高中以上文化程度，具有一定的學習能力，但抽象和發散思維能力有一定的欠缺。維修戰士經過了艱苦的軍隊磨練，具有較強的意志，學習塌實，認真負責。教學系統本身傳授的是一種操作技能，屬于具體概念為主，這尤其是對維修戰士這樣的缺乏一定抽象思維能力的學習者來說是一個有利因素。因此，可以把本系統教學對象的學習風格確定為具體-序列型。

　　1.3 系統開發工具的分析與選擇

　　在多媒體著作工具里，比較有特色的是由MacroMedia公司推出的Authorware。Authorware是目前在世界上使用面非常廣的一個多媒體制作工具，在各個領域都得到了廣泛的應用。經過比較研究，決定選用Authorware作為實現《機電設備檢測維修車教學系統》的基本開發工具(也即集成平臺)。目前一般將媒體創作工具分為文本、圖形、圖像、聲音、視頻、動畫、數據庫這幾種類型。經過權衡利弊，以及自己的情況，選擇了使用Word2000，F(xiàn)lashMX，Photoshop6.0，Animatorhe和Adobe公司的Premiere。

　　1.4 系統分析結果

　　通過深入分析與比較，已經大體對系統的開發形式和框架結構做出了規定，主要是以CD-ROM為載體，在日常培訓時使用。以Authorware為集成平臺，以最新流行的、使用方便的、與Authorware有良好接口的通用工具軟件進行多媒體素材處理和制作，采用講解演示型教學模式的框面型課件類型的MCAI教學系統。

　　2. 機電設備檢測維修車教學系統的系統設計

　　2.1 系統總體結構設計

　　本系統的總體結構圖如圖2.1所示，共分為三大模塊：機電設備檢測維修車教學內容模塊、武器系統簡介模塊和專家系統使用模塊，機電設備檢測維修車教學內容模塊是系統的核心。本系統的工作是培訓維修戰士怎樣使用維修車內的檢測維修儀器儀表，所以專用設備子模塊又是這些模塊里的重點。專用設備包括多種儀器儀表，在專用設備模塊，將對這些設備一一介紹。

　　2.2 系統教學過程設計

　　系統采用橫向展開和層次分解組合形式。橫向展開即平行的教學順序，適用于表現那些內容相對獨立，可以分類、分塊的教學內容。層次分解便于表達那些需要由淺入深地認識客觀規律的教學內容。這種教學順序，各部分教學內容的關系，不是時間上前后發展的順序，而是一個由表及里、由淺入深的關系。

　　

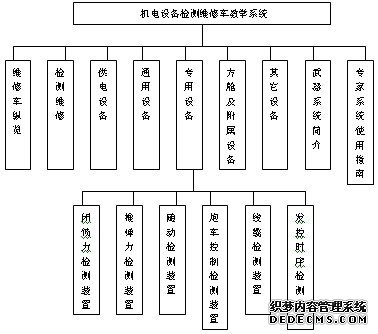

　　圖2.1 教學系統MCAI總體結構圖

　　2.3 系統教學信息組織形式的設計

　　多媒體教學系統軟件的信息組織結構多采用非線性的超文本結構。本系統正是采用超文本網絡結構的思想來組織教學信息的。本課件的教學信息組織形式注重知識的分模塊表現。在本教學系統中采用了網狀結構來組織教學信息，這樣可以使用戶自由瀏覽整個系統，容易實現各知識模塊的自由跳轉。

　　2.4 系統交互設計及實現

　　如圖2.2所示，一個典型的交互循環包括交互圖標、響應類型符號、響應分支路徑符號、響應圖標四個部分。通過熱區域響應、按鈕響應、文本響應、超文本鏈接和導航圖標的綜合使用完成了本系統的交互任務，實現系統的導航管理。

　　

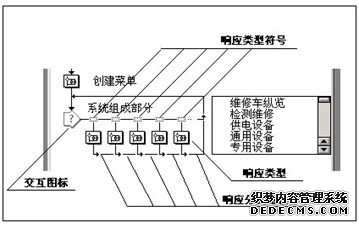

　　圖2.2 交互流程線圖

　　2.5 系統界面設計及實現

　　本系統使用了一個下拉式菜單，來轉移到系統其它知識模塊。窗口的設計時，考慮到數量不宜太多，窗口大小合適等原則，本系統統一使用一個風格的界面。本系統在圖標和按鈕的設計中一個大特色就是系統使用統一風格的圖標和按鈕，使使用者避免“舉步惟艱”的感覺，避免大的風格變化。

　　3.模塊的實現及所用的關鍵技術

　　3.1 模塊的實現

　　系統主模塊：首先定義系統運行在屏幕的位置，將內容顯示在屏幕的中間。在流程線上加入一個運算圖標，雙擊打開編輯窗口，并輸入以下語句。語句里使用四個系統變量ScreenWidth、ScreenHeight、WindowHeight和WindowWidth。其中WindowHeight是演示窗口的高度，WindowWidth的演示窗口的寬度。

　　user_ScreenWidth := ScreenWidth --取得屏幕的寬的分辨率

　　user_ScreenHeight := ScreenHeight --取得屏幕的高的分辨率

　　newTop := INT((user_ScreenHeight-WindowHeight)/2)

　　newLeft := INT((user_ScreenWidth-WindowWidth)/2)

　　MoveWindow(newTop,newLeft) Cover()

　　MoveWindow()系統函數將演示窗口放置在屏幕的中間， Cover()函數使演示窗口覆蓋屏幕，系統總流程如圖3.1所示:

　　

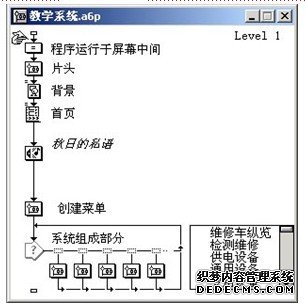

　　圖3.1 系統總框架圖

　　系統開始前有一個使用Flash制作的片頭見圖3.2。

　　在主框架里，片頭播放完畢后，開始運行一個Flash制作的主系統界面，里面包括了《機電設備檢測維修車教學系統》各知識塊的超文本鏈接，可以轉到相應的知識單元。為了增加系統的人性化，系統使用一個mp3格式的背景音樂，達到寓教于樂的效果。創建菜單也是一個重要的組成部分，使用一個創建菜單的框架將所有關于創建菜單的運算圖標都包含在里面，其菜單見圖3.3所示。

　　

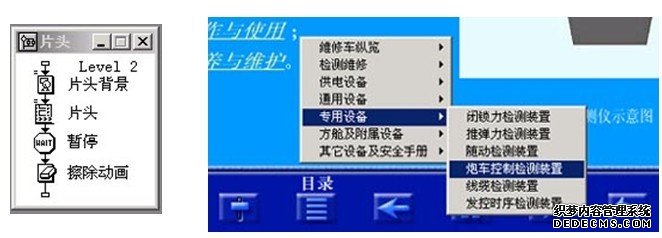

　　圖3.2 片頭動畫　　　　 　　　圖3.3 完成的菜單功能

　　Authorware提供了系統函數，包括創建菜單的函數。在創建菜單的圖標里使用兩個運算圖標，一個創建菜單，一個安裝菜單掛鉤，其程序語句如下所示：

　　menu:= mCreatePopupMenu() -- create menu

　　wxczlmenu:= mCreatePopupMenu() -- 創建維修車縱覽子菜單

　　mAppendMenu(wxczlmenu , 0 , 11 , "第一頁")

　　………………………略……………………………………

　　mAppendMenu(menu , 16 , fcmenu , "方艙及附屬設備")

　　mAppendMenu(menu , 16 , qtmenu , "其它設備及安全手冊")

　　mMenuHookOn( WindowHandle ) ――安裝菜單掛鉤

　　在交互圖標里放置包含了其他知識單元的框架、和一個退出按鈕，這個按鈕使用一個運算圖標，其語句為：mMenuHookOff() mDestroyMenu(menu) Uncover() Quit(0) 這其中包括對菜單的銷毀處理和屏幕恢復處理以及調用系統函數退出。

　　其它模塊的設計使用了相同的設計思想，如圖3.4所示模塊的結構，首先有兩個演示圖標，一個顯示背景，一個顯示知識對象。接著是一個交互圖標，在交互圖標里包含下層知識內容的框架，及本頁的控制。圖3.4中的紫色部分為所有下層框架所共有的。

　　

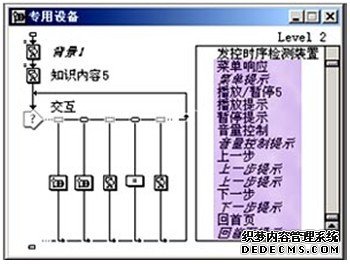

　　圖3.4 從模塊的設計

　　1. 菜單響應，顯示菜單的語句如下：

　　mTrackPopupMenu(menu,0,WindowLeft+265，WindowTop+533,0,WindowHandle,0)

　　當發生點擊菜單按鈕事件時，此函數用來顯示系統主框架定義的菜單。在菜單響應運算圖標里首先使用mGetLastMenuID()取得選擇的菜單項的ID，再使用GoTo()將系統流程轉到選擇的知識內容處。響應菜單運算圖標的程序語句如下：

　　lastmenuid:=mGetLastMenuID()

　　if lastmenuid=11 then GoTo(IconID@"維修車縱覽") end if

　　………………………………略…………………………………………

　　if lastmenuid=71 then GoTo(IconID@"其它設備及安全手冊") end if

　　1. 放暫停及音量控制

　　在用戶界面上，始終有一個對聲音的控制按鈕用來播放和停止播放背景音樂，注意此處使用了 變量A：=~變量A 的語句，這樣就可以使電擊按鈕時，播放和停止播放交替響應。

　　MediaPause(IconID@"秋日的私語",~Checked@"播放/暫停304")

　　Checked@"播放/暫停304":=~Checked@"播放/暫停304"

　　使用Authorware的系統函數來調用Windows提供的聲音控制API進行音量控制。具體方法是首先使用getsdirectory()函數取得操作系統的系統路徑，然后使用Find()函數測試其使用版本，不同版本，操作系統的聲音控制面板的程序(sndvo132.exe)路徑不一樣。源程序如下：

　　winpath:=getosdirectory() --獲取系統路徑

　　--調用Windows本身的聲音控制面板

　　if Find("98",OSVersion)>0|Find("Me",OSVersion)>0 then

　　JumpOutReturn(winpath^"\sndvol32.exe") else

　　JumpOutReturn(winpath^"\system32"^"\sndvol32.exe") end if

　　2. 上一步、下一步及回首頁的實現

　　以上三個功能都對應一個熱區響應的運算圖標和一個顯示提示，當鼠標移動到它上面時就會有一個提示文字。運算圖標里對應了相應的操作，及使用GoTo(IconID@"圖標名稱")語句將流程轉移到需要的地方。

　　4.2 所使用的關鍵技術

　　本系統使用了Authorware自身的OLE技術，將信息量比較大的對象作為外部連接對象，如圖片、聲音、數字電影等，這樣可以減少程序的執行代碼，提高程序執行效率。另一方面，對于信息量較小，經常使用的對象使用了嵌入技術，這樣將知識內容嵌入到執行程序中，使其管理方便。

　　庫是設計圖標的集合，能節省儲存空間，避免重復勞動，還做到了程序與數據分離，便于對系統的更新。本系統建立了一個系統教學庫，以提高項目開發效率。

　　使用一個運算圖標將程序轉到電影播放框架圖標，電影播放框架圖標如圖

　　3.5所示。幾個運算圖標的程序語句如下：

　　Rate:=7 --初始化運算圖標

　　Rate:=7 MediaPlay(IconID@"原理演示電影") --播放運算圖標

　　MediaPause(IconID@"原理演示電影",pause) --暫停運算圖標

　　pause:=~pause once:=~once

　　if once then Rate:=15 end if --快進運算圖標

　　if ~once then Rate:=7 end if

　　GoTo(IconID@"閉鎖力工作原理") --返回運算圖標

　　使用Rate變量來存儲幀播放速率，pause自定義變量存儲停止按鈕點擊的邏輯值。使用MediaPlay()和MediaPause()系統函數控制電影的播放與暫停。

　　

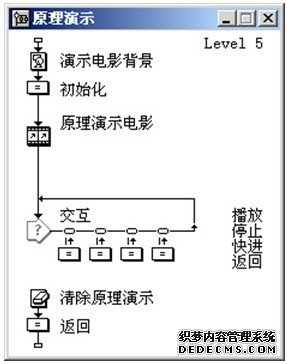

　　圖3.5 數字電影框架

　　5. 系統的測試與打包發行

　　多媒體系統具有特殊性，其測試主要集中在人機交互的測試，增加用戶測試環節的時間開銷。在測試使用期間發現錯誤或缺陷再進行修改，調試。在進行發行設置時，系統發行成可以獨立運行的程序;開發設計時導入的外部素菜不打包在程序里，提高程序的速度。考慮到安全問題和本系統要集成到多管火箭炮故障診斷專家系統里面。所以，選擇只發行CD-ROM版，而不再發行網絡版。

　　6.結 論

　　本論文的主要成果如下：從理論上探討了MCAI學習理論與多媒體技術之間的關系，提出一個MCAI系統的開發思路;有針對性的提出并實現了一個網狀教學信息組織結構;巧妙而綜合地利用Authoware的交互功能，完成了本系統的交互設計，使本系統的交互性達到了一個相當?shù)乃�平�?/p>

　　本系統還可以在以下幾個方面進行改進：使用庫、ODBC、ActiveX和知識對象技術建立一個自測題庫;進一步突出本教材的重點和難點;進一步提高系統界面的宜人性。

　　參考文獻

　　[1] 中國兵器203研究所：多管火箭炮機電設備檢測維修車方案論證報告

　　[2] 張海藩等：軟件工程導論，清華大學出版社，2001

　　[3] 袁海東：Authorware 6 教程，電子工業出版社，2002.1

　　[4] 中國IT培訓工程編委會：Authorware 6入門與進階，珠海出版社，2002.4

　　[5] 劉英群，何丕廉：未來ICAI系統中的知識庫，計算機工程與科學，2000

　　[6] Yehudit J.Dov Dori:Multimedia-Supported Intelligent Computer Assisted Instruction:a Spetial Journet into the Brain,Education Multimedia and Hypermedia，1994

　　[7] KaelblingL,LittmanML,Moore A W,Reinforcement learning:A survey,Journal of Artificial Intelligence Research,1996

　　[8] 周恕義：多媒體CAI開發實用教程，中國水利水電出版社，1999.4

　　[9] 王志敏，朱施南等：多媒體課件素材的設計與制作，華中理工大學出版社

　　[10] S.Floya:IBM Multimedia Handbook,Bradypulishing,156-159,1991

　　[11] 孫科峰：Flash 5創作效果百例，中國水利水電出版社，2001.8

　　[12] 李朝輝：輕松掌握Photoshop 5,清華大學出版社，1998

---
