工程結構加固設計方法運用探討
發布時間：2011-08-13 09:25:54更新時間：2023-07-11 16:50:09
1
工程結構加固設計方法運用探討
陳習子
摘 要：現實中頻頻遇見的地震災害，對人們的生命和財產安全造成了巨大的損失。在當前以人為本的社會，對使用了幾十年的房屋進行加固處理，提高其安全性是非常必要的。本文以某工程結構加固設計為例，介紹了該工程中的柱、梁、板的不同加固方法，為加固設計提供參考。
關鍵詞：結構加固；加大柱截面法；碳纖維；鋼構套；
前言
近幾年來，世界范圍內大地震頻發，由于地震發生往往不可提前預知，所以地震對人們的生命和財產安全造成了巨大的損失。隨著我國經濟的高速發展，人民生活水平得到大幅提高，為保障人民生命和財產安全，對抗震能力不足的建筑物進行加固是很有必要的。在進行加固設計前，應對建筑物進行安全性、適用性和耐久性的檢測和鑒定，鑒定的評估報告是抗震加固設計的重要依據。下面以某工程結構抗震加固設計為例，介紹了該工程中的柱、梁、板的不同加固方法，為抗震加固設計提供參考。
一、工程概況

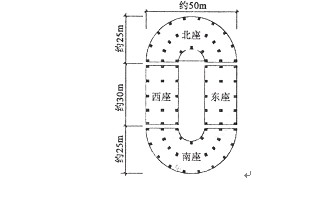

某建筑工程原為6層框架結構(見圖1),其中西座有5層;高約為24m,6 度抗震設防,Ⅱ類場地。柱、梁、樓板的混凝土強度等級都為C25�？蚣芰�、 柱截面主要尺寸分別為250×700,500×700。采用柱下獨立基礎。此建筑原作為寫字樓使用、大開間的間隔;現建設單位要將其改造為小開間的公寓式酒店及健身中心, 而且西座還要增加2層。由于該建筑使用了10余年，功能改造后，有的部位不滿足承載力要求和現行抗震規范要求，需進行加固處理。
二、工程的加固設計
經檢測、鑒定及抗震驗算,工程部分框架柱、框架梁及部分樓板的抗震承載力不滿足現行規范要求,其余都符合《建筑抗震鑒定標準》中關于多層鋼筋混凝土房屋鑒定的規定。在進行加固設計時,遵循對稱加固的原則,使加固后建筑物的質量分布、剛度分布比較均勻,結構樓層綜合抗震能力指數、構件的抗震承載力都有所提高,而且滿足《建筑抗震鑒定標準》、《建筑抗震加固技術規程》的要求。以下主要介紹柱、梁、板不同加固方法的運用。
1 混凝土柱的加固
1.1 原混凝土柱的軸壓比不滿足要求。

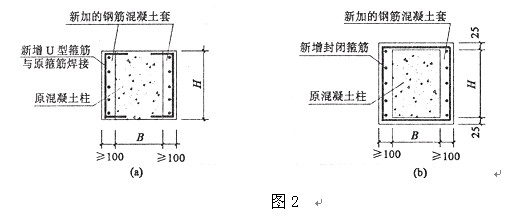

此情況下采用加大柱截面法。但一部分鋼筋混凝土柱由于建筑不允許在某一面加大柱截面。因此曾設計用圖2所示的兩種加固方法,最后認為圖的加固方法更為理想。理由如下:1)圖 2(b)的方法雖然在建筑限制的方向超出了 25mm,但在與建筑專業協商后認為經過后期抹灰后,基本上不影響外觀,也不會影響建筑的功能使用;2)采用一個封閉箍筋在整體性能和對施工質量的控制上都比采用圖 2(a)的兩個U 型箍筋要好得多;3) 由于原混凝土柱在施工時會由于種種原因使得柱的箍筋位置及間距出現偏差, 這就導致在鑿開柱子的混凝土找出原箍筋并與圖 2(a)新增U 型箍筋焊接的過程中,耗費大量的時間和人工;4)圖2(b)的新加鋼筋混凝土套超出原混凝土柱厚25mm的混凝土層,只是起保護封閉箍筋的作用,可代之以水泥砂漿抹上去,所以不必?fù)?dān)心其因厚度太小而出現的蜂窩麻面而影響施工質量。
1.2原混凝土柱只有箍筋不滿足要求。
此情況下采用封閉式粘貼碳纖維布的加固方法。此時,碳纖維布與原混凝土柱共同承擔柱子的剪力。在按《碳纖維片材加固混凝土結構技術規程》的有關計算規定把碳纖維換算成柱的體積配箍率時,也必須要滿足《混凝土結構設計規范》對柱端箍筋加密區的體積配箍率的要求。應該注意:采用碳纖維加固法時,必須保證原混凝土實際強度不能低于C20。
1.3原混凝土柱軸向承載力、縱向鋼筋和箍筋不滿足要求。
由于不能加大柱截面, 此時可采用濕式外包鋼加固法。此法不但柱截面與原來差別不大,而且施工的進度較加大截面法快、成本較碳纖維加固法低。濕式外包鋼加固原理是利用型鋼與扁鋼箍形成鋼構套，鋼構套對混凝土柱形成包裹約束，達到增強混凝土柱的軸向承載力；另外通過結構膠的剪力傳遞作用，外加型鋼的強度又能補足混凝土構件內部受拉鋼筋的不足，扁鋼箍又能彌補混凝土構件箍筋不足。從而達到提高混凝土柱子的抗壓、抗彎和抗剪承載力。
鋼構套必須錨固在柱上下兩端的梁柱節點內, 錨固的做法有兩種情況:
(1)鋼構套的豎向角鋼(或豎向扁鋼板)沒有與原混凝土梁相交,而是直接穿過樓板,在混凝土柱周圍繼續做鋼構套,直到滿足錨固長度。
(2)鋼構套的豎向角鋼(或豎向扁鋼板)與原混凝土梁相交,由于鋼構套的豎向角鋼(或豎向扁鋼板)受到原梁內的鋼筋阻擋,不能繼續伸長,鋼構套的錨固做法應采用圖3所示的方法。
濕式外包鋼加固法不適用于變截面構件、弧形截面構件。
2 混凝土梁的加固
工程大多數需要加固的梁的原配鋼筋與現行規范要求相差較大,根據不同梁的實際情況,采用不同的加固方法，達到安全、經濟的目的。
2.1 弧形梁的配筋不滿足要求

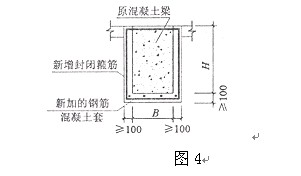

弧形梁加固如圖4所示, 在原結構梁的外圍增加一個鋼筋混凝土套。施工時沿梁兩側鑿開100mm寬的槽,套上箍筋后灌入細石混凝土。此時應注意:因新加的受拉鋼筋不能完全發揮其抗拉性能,故其強度應予以折減,折減系數為0.9。因在梁面上新增加梁端負筋比較困難,如果增大梁的截面后出現梁端所配負筋還沒滿足計算要求、但梁跨中所配正筋已滿足設計要求的情況,則應運用梁內力塑性重分布的原理,適當加大梁跨中新增的縱筋面積。
圖4
2.2懸臂梁配筋不滿足要求

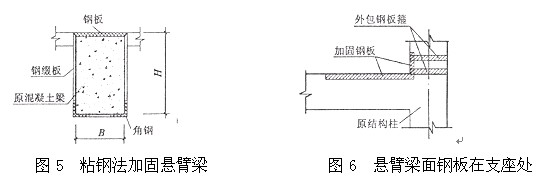

根據懸臂梁所處的實際情況,把粘貼鋼板法與外加鋼構套法有機地結合在一起,如圖5所示。因懸臂梁的受力鋼筋位于梁面,所以采用建筑用的高強粘結膠把鋼板粘貼在梁面上,以承擔懸臂梁的梁端負彎矩�！督ㄖ拐鸺庸碳夹g(shù)規程》規定:粘貼鋼板與原構件宜采用脹管螺栓連接。但因脹管螺栓會影響日后樓面的正常使用,故用鋼構套代替脹管螺栓把鋼板與原懸臂梁連接在一起,以保證即使鋼板與懸臂梁間高強粘結膠老化了,鋼板與懸臂梁之間仍能共同協調變形。在施工時把鋼板、角鋼和鋼綴板焊在一起,形成一個鋼構套,鋼構套與懸臂梁之間再施以壓力灌漿,用高強粘結膠把整個鋼構套與懸臂梁粘結在一起。梁面鋼板在懸臂梁的支座處按圖6所示的方法錨固。鋼板的設計則是把鋼板等效于受拉縱筋,鋼綴板等效于箍筋;按《混凝土結構設計規范》的有關規定計算。
3 混凝土板的加固
對樓板的加固，根據不同情況，通常有粘貼碳纖維、疊合、板底加鋼梁等方法。如果板配筋不夠就粘貼碳纖維；如果要求提高樓板局部承載力，在可以加厚樓板時，采用疊合樓板法；如果受凈空限制，不能加厚本層樓面，則可以采用在樓板底面加鋼梁加固。
三、結束語
在本工程中設計中，根據不同混凝土構件實際情況，靈活運用不同的加固處理技術，達到了很好的加固效果和經濟效益。本工程已經完工，使用效果良好。希望本文能為工程加固設計人員提供一定的參考和借鑒。
