新蟒河倒虹吸基坑降水試驗

吳恒輝 侯軍

摘要:南水北調中線一期穿黃工程Ⅲ標渠道交叉建筑物新蟒河渠道倒虹吸工程新蟒河底高程為100.71m，兩岸地面高程101.8m～102.8m，倒虹吸基坑最大開挖深度為14.62m，底板高程88.18m，地下水位97.39m左右，地下水位高出底板9.21m�；�坑內約有6.7萬m3土方處于地下水位下以下。為了確保倒虹吸基坑施工順利進行，使得土方開挖和混凝土施工處于旱地工作，須對建筑物開挖范圍內進行施工降水。
關鍵詞 滲透系數 基坑總涌水量

一、試驗簡介
本次抽水試驗的目的與任務有三：對成井工藝、單井結構進行試驗；通過抽水試驗了解含水層富水性、查明含水層的地層結構、復核含水層的滲透系數；確定單井最大出水量深、并模擬干擾情況下最大出水量，預測基坑可能最大涌水量，并根據涌水量選擇合適的基坑降排水方案及降水井間距。
本次抽水試驗的工作程序主要為：收集和分析現有水文地質勘測資料——抽水主井和觀測孔的結構設計——抽水井和觀測孔的施工——抽水試驗設備的選擇——試驗性抽水——正式抽水試驗——分析抽水試驗資料和編制成果報告。

二、工程區地質條件
根據南水北調中線一期穿黃工程初步設計報告、工程地質勘察報告及招標設計報告的成果顯示：新蟒河倒虹吸基坑開挖范圍內的地層巖性主要為第四系全新統沖洪積層，按地層巖性從上至下可分為壤土（砂壤土）、粉砂、細砂、中砂及粘土夾層。
壤土、砂壤土：松散，厚1.5m～2.0m左右；
粉砂：松散～稍密，厚1.05m～3.2m；
細砂：松散～稍密，厚2.30m～7.90m；
中砂：中密，揭露總厚17.0m～24.5m。該層中分布有粉砂（厚0.9m～4.5m） 、細砂（厚2m～6.0m）
粘土壤土夾層：厚1.6m～7.7m。
按地下水的賦存條件及性質，本工程區的地下水類型為孔隙潛水，主要含水層為第四系沖洪積砂層（細砂、中砂）。但當對新蟒河河道進行施工導流后，新河道河床地層為粉細砂，河水與地下水將發生水力聯系形成新的補給源，即河水補給地下水。

三、 抽水主井和觀測孔的結構設計
1抽水主井和觀測孔的布置
根據新蟒河倒虹吸段基坑含水層的結構及滲透特征等地質條件的綜合分析，結合以往的抽水試驗資料確定抽水主井和觀測孔的位置。抽水主井一眼，編號為ZJ1，布置在中線穿黃樁號11+500附近，為潛水非完整井群孔穩定流抽水試驗，井深35.0m。布置兩條觀測線6個觀測孔，觀測孔的孔深27.0m，總進尺約201m。其中一條垂直于新蟒河流向布置3個觀測孔，其編號分別為ZJ1-1、ZJ1-3、ZJ1-5，距主井的距離分別為3m、10m、40m；另一條平行于新蟒河流向且布置在上游側，布置3個觀測孔，其編號分別為ZJ1-2、ZJ1-4、ZJ1-6，距主井的距離分別為5m、20m、60m。
2成孔的技術要求
鉆探的順序是先打抽水主井，后打觀測孔，抽水主井及觀測孔的過濾器段原則上不應使用泥漿和植物膠沖洗液鉆進。嚴格控制泥漿稠度。泥漿中固相比例不得大于8％，一般應宜采用5%～6%；鉆探完成后，應及時測量孔口高程及孔口坐標。
3管井的結構設計
根據中、細砂層含水層群孔抽水試驗技術要求和地層特點，抽水主井的直徑定為600mm，采用橋式過濾器，過濾器外徑為325mm，過濾器長度約為27m。過濾器底部有2m的沉淀管，上部為無縫管導出地面。為便于試驗，穩定流抽水的降深應遵循由小到大的次序，也可根據現場具體情況降深由大到小進行。
觀測孔的孔徑按110mm，采用纏棕、纏網過濾器，過濾器外徑按60mm，過濾器長度約為28m，材料可以采用PVC管加工。
4圍填濾料
圍填濾料的直徑按含水層顆粒直徑d50~d60的平均值經過計算后確定。抽水主井的圍填濾料厚度為120～150mm，觀測孔為20~30mm之間。抽水主井與觀測孔下入井管后，用靜水快速投濾法（或?qū)Ч芡稙V法）將已按要求摻和準備好的濾料投入井管與孔壁之間的環隙中，直至超過過濾段3m以上，注意每次填料時套管起拔高度不能超過1m。
5抽水試驗的抽水和測量設備
水泵必須滿足最大出水量（150m3/h～200m3/h）的要求，揚程大于20m。水量的測量應根據水量的大小而定，水量在2～30L/s時，采用三角堰；大于30L/s時，采用矩形堰；三角堰與矩形堰長度應滿足消能要求。水位測量使用電測水位計。

四、抽水試驗
1試驗性抽水
為了檢查抽水設備和了解單井出水量，采用160 m3/h的潛水泵進行了試驗性抽水。在主井ZJ1內布置了一臺160 m3/h的潛水泵，其揚程為50m。主井ZJ1內的靜止水位為97.39m，6h以后的出水由渾濁逐漸變?yōu)榍宄�，抽�?h后主井ZJ1內的水位趨于穩定，繼續抽水6h后停止抽水，10h后主井ZJ1內的水位恢復至原靜止水位97.39m，至此共計24h的試驗性抽水結束。
抽水主井和觀測孔的水位使用電測水位計量測，在量測前分別對各個觀測尺進行了校核，現場由一名指揮人員專門負責計時和發布觀測指令，抽水主井和觀測孔的各次觀測同一時間進行，基本消除了時間差的誤差。
2 正式抽水試驗
本次抽水試驗按穩定流方法進行，抽水前分別觀測抽水主井和觀測孔（ZK1、ZK2、ZK3、ZK4、ZK5、ZK6）的靜止水位分別為97.36m和97.39m、97.39m、97.43m、97.37m、97.41m、97.39m。抽水試驗成果見表2：

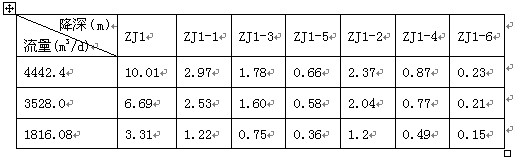

表2 抽水試驗成果表




五、 滲透系數計算
1 規范推薦公式計算
本次抽水試驗為群孔穩定流抽水試驗，即一個抽水主井，多個觀測孔的模式，在進行滲透系數計算時，以觀測孔的水位為主，故抽水主井內的水躍現象不會對滲透系數K和影響半徑R的計算結果造成影響，基本保證計算結果的準確性。

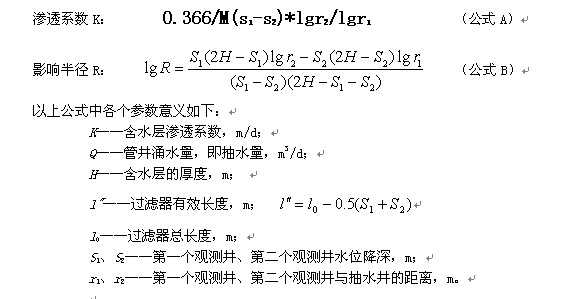

① 按照《水利水電工程鉆孔抽水試驗規程》（SL 320－2005）中6.2.2條的規定，在計算過程中采用了規范中提供的附錄B表B－2中的公式進行計算。



2 抽水試驗參數計算結果
根據計算結果，只考慮井的結構形式時，其滲透系數K值為20.33m/d～30.86m/d、算術平均值25.68m/d；垂直于新蟒河流向的滲透系數（23.23m/d～30.86m/d）小于平行于新蟒河流向的滲透系數（20.33m/d～28.16m/d），說明含水層是不均勻的、存在各向異性。
此含水層具有中等～強透水性。

六、 基坑總涌水量預測
抽水井流量的反演方法是，首先使每個抽水井的流量為Q=100 m3/d，進行非穩定流模擬計算，看看達到穩定流之后基坑水位觀察井的水位是多少，如果水位高于87m，則適當加大每個抽水井的流量，重新計算。這樣反復調整抽水井的流量，直到觀察井的水位恰好等于87m為止。

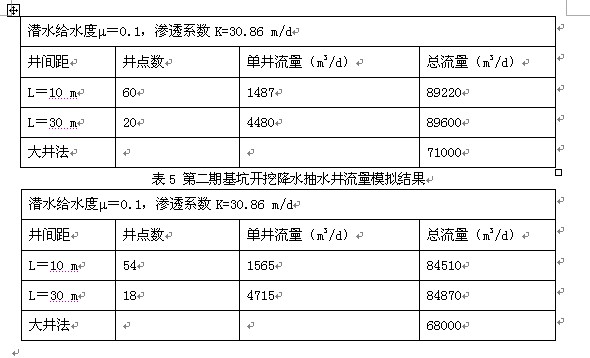

目前對基坑總涌水量的計算可以采用2種方法：一是大井法、二是數字模擬法。本次數字模擬法所選用的公式及模型，現在利用上述2種方法對基坑總涌水量進行計算。當基坑開挖范圍內的最高穩定水位不大于87m時的單井出水量及基坑總涌水量見下表4、表5。




七、 基坑降水井間距的確定
根據上述計算結果：當井間距為10m時所需要的井?dāng)?shù)太多，成井及運行等費用都不經濟，單井的出水能力不能得到有效發揮；根據對井間距20m和30m時水位降底速度及達到穩定的時間進行比較，抽水井沿著開挖區邊界線均勻布置、間距為20m～30m時比較合適，且單井最大出水量在200m3/d左右。容易滿足井徑、泵型的選擇條件。
考慮到新蟒河改道后的新河床為粉細砂層，在一期基坑進行強抽降水時會對地下水產生側滲補給，但其補給強度不清楚；分析上述計算結果，井間距為20m～30m以是比較合適的。

結論
通過本次抽水主井及觀測孔的鉆探成孔，基本查明含水層的地層結構。含水層的綜合滲透系數為30.86m/d。經過數字模擬計算預測，當基坑開挖范圍內最高穩定水位不大于87m時：第一期基坑開挖單井最大出水量4480m3/d、基坑總涌水量896003m/d；第二期基坑開挖單井最大出水量4715m3/d、基坑總涌水量84870m3/d。
