蛟河市大關門水庫土壩防滲墻設計
王鋮，陳煥起，董士正
摘要：簡要介紹蛟河市大關門水庫概況，結合典該庫實際存在的滲漏問題，采取方案比較的方法，確定攪拌樁水泥土防滲墻設計為才采用方案，并闡述相關技術要點。
關鍵詞：大關門水庫 除險加固防滲墻設計

1、防滲方案的確定

1.1工程簡介：大關門水庫位于新農街大關門村，壩址座落在二松水系大關門河。水庫集雨面積41km2,大壩地理坐標為東京127。20＇45〃，北緯43。36＇32〃.
水庫始建于1956年，1962年對水庫進行了擴建。本次水庫設計標準為20年一遇洪水，校核標準為100年一遇洪水，總庫容328.5萬m3，是一座防洪、灌溉為主結合養魚等綜合利用的�。á瘢┬退畮�(kù)。
大關門水庫樞紐主要由大壩、溢洪道、輸水洞組成。
土壩：大壩為攪拌樁水泥土防滲墻壩，設計最大壩高11.51m，土壩長693.5m，壩頂寬3.6m，壩頂高程61.41m。壩前坡坡比為1：3，壩后坡為1:2.5.
1.2工程地質概況
壩體由粘性土防滲體及兩側風化砂壩殼料組成，防滲墻未截?cái)鄾_積層。防滲體與砂礫層無過渡層，與周圍土層無過渡層。防滲體：粘性土防滲體齒槽坐于粘性土及砂礫石層上。壩體在后壩腳做過塊石壓滲處理。粉土質砂：據5組原狀樣實驗成果統計，干密度平均值ρd=1.53g/cm3,含水量平均值W=23.2%，據4組滲透成果統計，K平均值=1×10-3cm/s，不滿足防滲體標準。樁號0+000到0+480m處，壩體防滲體為含砂粘土填筑，樁號0+480到0+600m壩體填筑主要為粉土質沙，防滲體于壩右側鉆探可見分布不連續。由于施工于50年代大躍進時期，粘土材料就近取材，質量不好，鉆探可見粘土防滲體不連續，壩體存在滲漏問題。當庫水位達到正常高時，壩后坡滲水嚴重，壩后滲流常年不斷，說明壩體存在滲漏問題及滲透穩定的隱患，必須采取正確處理措施。
1.3防滲方案的確定
大關門水庫壩體防滲體為含砂粘土填筑，分布不連續，質量不好，滲透性大，存在滲漏及滲漏隱患。壩基砂礫石層及含土砂礫石層較深厚，均為透水層，由于修建水庫時壩基砂礫石層含土砂礫石層未做處理，故壩基存在滲漏問題。通過復核計算壩后出逸比降，壩基存在滲透破壞問題。另經分析，壩后坡局段存在抗滑不穩定問題。本次除險加固設計選用兩種方案進行比較。
方案一：沉模砼防滲墻方案。在土壩壩軸線樁號0+087.7-0+636段布置塑性混凝土防滲墻，防滲墻軸線位于壩軸線上游，與壩軸線平行，距軸線1.0m，防滲墻頂高程為60.4m（同校核洪水位），防滲墻底高程嵌入全風化花崗巖以下0.1m，防滲墻厚度為0.12m。
方案二：壩前土工膜防滲，土工膜與原壩腳粘土斜墻相接，伸入壩腳2-4m，折向固定，向庫區鋪設長40m。土工膜上、下設砂礫層厚20cm。
方案三：攪拌樁水泥土防滲墻方案。在土壩壩軸線樁號0+000-0+069、0+090-0+636段布置水泥土截滲墻，截滲墻軸線為壩軸線，截滲墻頂高程60.40m(砼校核洪水位，高于正常高水位0.65m)。截滲墻底高程嵌入相對不透水層全風化花崗巖以下0.1m，防滲墻厚為0.30m.

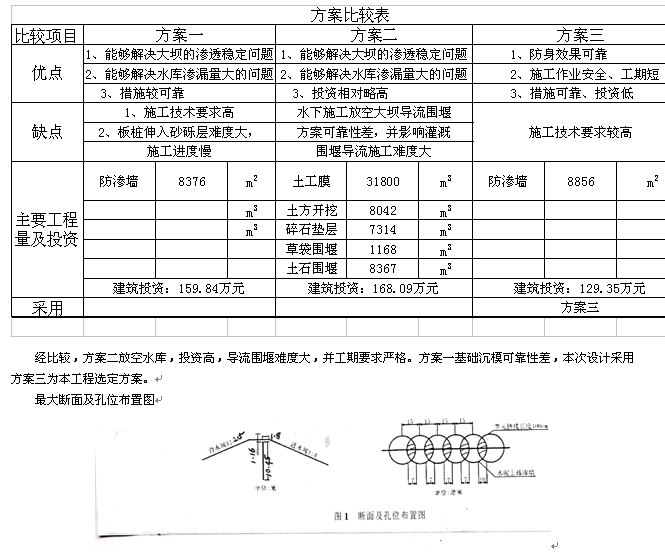

詳見方案比較表

經比較，方案二放空水庫，投資高，導流圍堰難度大，并工期要求嚴格。方案一基礎沉�？煽啃圆睿敬卧O(shè)計采用方案三為本工程選定方案。
最大斷面及孔位布置圖

2、攪拌樁水泥土防滲墻設計
本次設計防滲墻，采用多頭小直徑攪拌樁構筑水泥土截滲墻。水泥土截滲墻以水泥作為固化劑，通過樁機在壩體和壩基處將土體和固化劑強制拌合，使土體固結成具有良好整體性、不透水性和一定強度的水泥土截滲墻。
2.1 防滲墻布置
防滲墻總長636m，起點為大壩樁號0+000，終點為樁號0+636，軸線位于壩軸線，施工平面頂高程61.41m，寬3.60m。防滲墻頂高程60.25m（同校核洪水位，高于正常高水位0.50m），防滲墻底深入壩基至相對隔水層全風化花崗巖下0.10m。防滲墻設計厚度經計算取0.30m，累計防滲墻面積8856m2.
2.2 防滲墻技術參數
固化劑材料采用普通硅酸鹽水泥，借鑒外地區已建同類工程，結合本地工程地質條件，水泥摻量：壩基部位取15%，壩體部位取12%，水灰比按灌漿試驗確定，漿液由稀到濃逐級變換，取值控制在5:1—0.5:1，一般在1.0-1.5之間。
2.3 灌漿方法和壓力
灌漿自上而下分段灌注，按分不加密的原則進行。
在工程采取三序孔組成帷幕，按先Ⅰ序，再Ⅱ序，最后Ⅲ序的原則分序施工。帷幕灌漿段長度采用3 – 5m。
灌漿壓力和孔距布置，設計灌漿單元為1.35m，孔距由多頭小直徑機械特性確定孔距0.15m，灌漿壓力為0.3Mpa.
2.4技術要求
防滲墻抗壓強度不小于0.3Mpa，滲透系數 k＜1×10-6 cm/s，允許抗?jié)B比降J ＞50. 有關施工方法技術、措施參照《多頭小直徑深層攪拌樁截滲墻技術標準》（水利部淮委基礎工程有限責任公司1999）執行。
