黃花寨水電站碾壓機具比較試驗

徐瓊

提要：振動碾是碾壓混凝土施工必不可少的施工機械，在黃花寨水電站現場碾壓試驗中，采用了德國寶馬BW202AD型及日本SD451型兩種振動碾進行現場碾壓試驗。德國BW202AD型振動碾對鋪層厚度75cm、50cm進行碾壓，質量均不能達到要求，國內多個工程采用BW202AD型振動碾，鋪層厚度均在35cm左右。日本SD451型振動碾在鋪層厚度100cm時，碾壓質量能達到質量要求。選用先進的碾壓機具，對加快碾壓混凝土壩的施工速度，使工程提前完工投入運行，發揮效益將起到積極的作用。
關鍵詞：碾壓混凝土 碾壓機具 鋪層厚度 現場試驗

黃花寨水電站樞紐由擋水大壩、引水道、發電廠房等建筑物組成。其中大壩為110m高的碾壓混凝土雙曲拱壩。
通過進行現場碾壓試驗，對德國寶馬BW202AD及日本SD451兩種碾壓設備的性能進行比較，選擇適合該工程的碾壓設備，確定合理的施工工藝和參數（攤鋪方式、平倉厚度、碾壓厚度、碾壓遍數等），為大壩澆筑做好前期準備工作。
材料及混凝土配合比
現場試驗采用的混凝土配合比列于表1

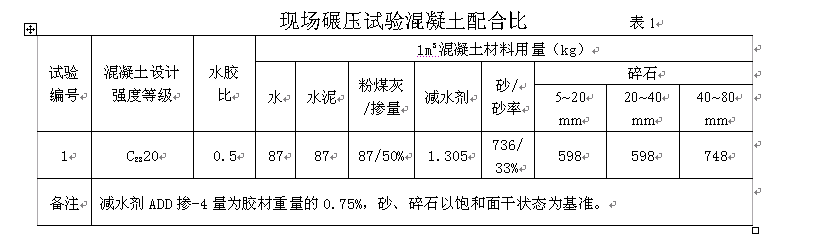

現場碾壓試驗混凝土配合比 表1


注：骨料為灰?guī)r軋制，粗骨料為三級配，細骨料為人工砂（細度模數2.90，石粉含量15.8%），水泥為大方水泥廠生產的筑宇牌P.O42.5普硅水泥粉煤灰為安順電廠Ⅱ級灰，外加劑為北京科寧外加劑廠出品的高效緩凝型減水劑。
2、碾壓混凝土拌合
本次現場碾壓試驗采用的拌合系統為2×15m3自落式拌和機,投料順序中石→大石→砂→小石→水泥粉煤灰→水→外加劑，拌和時間150s,每次拌和量1.5 m3，生產強度45 m3/h,變態混凝土也由拌和樓拌制, 拌和樓距試驗場地約50~60 m,由15t自卸卡車將拌和好的混凝土運至試驗現場。
3、現場碾壓試驗工藝

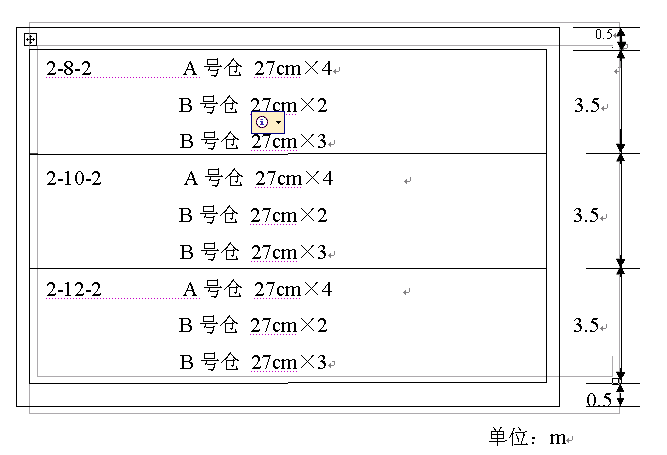

3.1 試驗場地布置在落腳河電站擬建的綜合樓址，日本SD451振動碾試驗場地為11.5 m×30 m為A號倉，德國寶馬BW202AD振動碾試驗場地為11.5 m×30 m為B號倉，A號B號均分為3組條帶，分別進行不同碾壓遍數試驗，每組條帶寬3.5 m，A號B號倉周邊立3m×3m大塊鋼模板，模板周邊50cm澆筑變態混凝土。見圖1



說明：2-8-2表示先靜壓2遍，振動碾壓8遍，再靜2遍
2-10-2、2-12-2以次類推
3.2每次自卸卡車卸料后，采用推土機攤鋪平倉，每組條帶先靜碾2遍，再分別碾壓8、10、12遍，最后再靜碾2遍，（碾壓遍數的計算：振動碾往返一次算2遍），A號倉碾壓厚度100cm，分4次攤鋪平倉，每次平倉厚度27cm，共進行3次試驗，總計壓實厚度為300cm。
B號倉進行兩次碾壓試驗，第一次碾壓厚度50 cm，每層平倉厚度27 cm，兩層攤鋪完畢，分3個條帶，分別碾壓8、10、12遍，碾壓完成后，繼續進行第2次試驗?zāi)雺汉穸?5 cm，分3次攤鋪平倉，每層平倉厚度27 cm，為保證平倉厚度的準確，用紅漆將平倉厚度劃線在鋼模板內側，以便控制。日本SD451振動碾寬度搭接50cm，行速速度2.0km/h，德國寶馬BW202AD振動碾寬度搭接15~20cm，行速速度1.0~1.5km/h。
模板周邊50cm寬的變態混凝土，待碾壓混凝土碾壓完畢后，用插入式振搗器振搗密實。
3.3當混凝土拌和完畢后，在機口取樣制取15cm立方體試件以檢測強度，并測定VC值，碾壓完畢10min內即布置測點進行密度檢測，A號倉（用日本SD451振動碾碾壓）用插入性RI密度儀檢測密度；B號倉（用德國寶馬BW202AD振動碾碾壓）用國產HSMD-2000核子快速密度水份儀檢測密度，每一條帶布置6個測點，待碾壓混凝土齡期達到28d后，每條碾壓條帶均勻布置3個鉆孔，用XY-100型地質勘探鉆機，鉆芯取樣進行試驗并進行壓水試驗，以檢查評定混凝土的勻質性和力學性能、抗?jié)B性及密實性。
4、試驗結果評述
4.1在機口取樣共測定碾壓混凝土VC值27次，在3.8~10s之間，平均6.3s，與期望值比較均小于5s的偏差，變態混凝土坍落度檢測4cm。
4.2在機口取樣制取15cm立方體試件檢測抗壓強度齡期7d強度達到20MPa，28d強度達到43 MPa，碾壓混凝土可滿足大壩強度要求。
4.3 B號倉BW202AD型振動碾碾壓試驗，碾壓厚度分別為50 cm（分兩層攤鋪）和75 cm（分三層攤鋪），當完成50cm厚度碾壓后，由于HSMD-2000型核子快速水份儀發生故障，待5d后，再進行密度測定，無論碾壓8遍、10遍、12遍的條帶，相對密實度均未達到要求，一般低于92%。
碾壓厚度75cm（分三層攤鋪），碾壓完畢后10min內即進行密實度檢測，相對密實度也未達到要求，相對密實度只達86~94.6%，只有少部分碾壓12遍的表面混凝土相對密實度超過98%。國內多個工程采用德國寶馬BW202AD型作碾壓機具的工程，壓實厚度多為30cm左右，攤鋪厚度均在35cm左右，現我們壓實厚度達到50cm和75cm，攤鋪厚度達到54 cm 和81cm，顯然偏厚，攤鋪厚度過厚，碾壓不密實，故相對密實度達不到要求。
4.4 A號倉日本SD451型振動碾碾壓試驗，碾壓厚度100 cm，共碾
壓了3層，累計碾壓厚度300cm。第一層碾壓完畢后，每個碾壓條帶布置測點6點，共布置測點18點，用插入式RI密度儀檢測密度，相對密實度除碾壓12遍的除1點相對密度為96.8%外，其余均在97.4~100.6%之間。第二層共布置測點10點，相對密實度在96.2~101.2之間。碾壓8遍的條帶共布置測點4點，其中2點的相對密實度小于97%，分別為96.6%及96.2%。第三層共布置6點，碾壓8遍的2個測點相對密實度未達到97%，只達到83.6%及94%。
通過三層碾壓試驗，碾壓遍數12遍的共布置測點12點，只有一點相對密實度略小于97%，達到96.8%，采用日本SD451型振動碾，壓實厚度達100cm（分四層攤鋪，每層厚度27 cm）碾壓遍數12遍，可作為澆筑壩體內部混凝土的碾壓機具。
4.5在機口所取碾壓混凝土立方體試件強度滿足設計要求。
4.6碾壓混凝土齡期達到28d后，用地質勘探鉆機鉆取芯樣（芯樣直徑120mm）進行抗壓試驗并在鉆孔進行壓水試驗。
本次A號倉取芯樣37個，芯樣強度未達到強度等級的2個（19.0MPa、19. 9MPa ）占5.4%，強度超過30 MPa的27個占73%，強度超過40MPa的17個占45.9%，強度超過50MPa的9個占24.3%。未達到強度的試件，抗壓強度也達到設計強度的95%和99.5%。

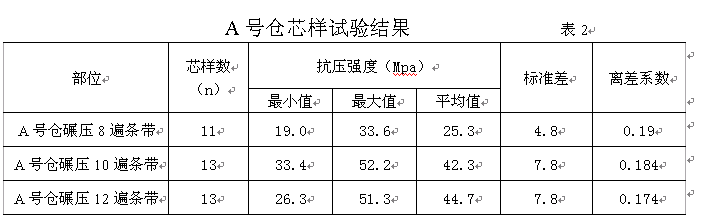

A號倉芯樣試驗結果 表2




芯樣高徑比為2：1
本次B號倉取芯樣20個，芯樣強度未達到強度等級的2個（12.6MPa、14.8MPa ）占10%，強度超過30 MPa的9個占45%，
強度超過40MPa的1個占5%。未達到強度的試件，抗壓強度達到設計強度的63%和74%。這與B號倉在進行澆筑時遇雨有關。試驗結果見表3。

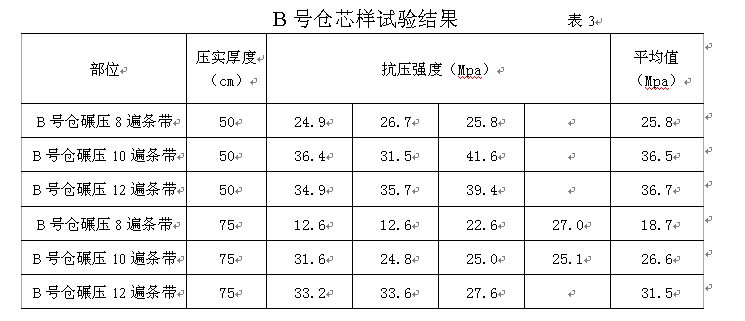

B號倉芯樣試驗結果 表3




芯樣高徑比為2：1
注：在進行壓實厚度75cm的試驗時間歇下雨。使混凝土水灰比有所增大，振動碾碾壓后，低凹處出現積水，這對混凝土強度有一定的影響。
根據芯樣強度檢測結果，A號倉所取芯樣強度高于B號倉芯樣強度，說明寶馬BW202AD型振動碾壓實功能不及日本SD451型振動碾。寶馬BW202AD型振動碾的起振力，低84KN，高126KN，振幅低0.35mm，日本SD451型振動碾的起振力低167KN，高226KN，振幅低，0.9mm，高1.4mm，幾乎是寶馬的一倍。
在B號倉碾壓10遍和12遍條帶的4個鉆孔進行壓水試驗，透水率分別為0.47、0.47、0.47、0.28Lu，平均0.42Lu；A號倉鉆孔試驗，平均透水率0.092~0.112 Lu。可以認為本次試驗的碾壓混凝土有良好的抗?jié)B性能。
5.結語
5.1通過對碾壓混凝土外觀的評定，VC值測定已經所取試樣及芯樣以及壓水試驗的檢測結果，碾壓混凝土配合比可滿足大壩強度、抗?jié)B及施工要求。
5.2經現場密實度檢測，采用德國寶馬BW202AD型振動碾壓碾壓實厚度50cm、75cm偏厚，碾壓后不能保證質量要求，應減薄壓實厚度重新進行碾壓試驗。
5.3根據鉆孔芯樣檢測，鉆孔壓水試驗以及相對密實度的檢測結果，日本SD451振動碾的壓實厚度可達100cm（分四層攤鋪，每層厚度27 cm，碾壓12遍），可作為澆筑壩體內部混凝土的碾壓機具。采用新型的碾壓機具，可大大提高碾壓混凝土澆筑速度，進一步加快工程進度,縮短建設周期。
