固結灌漿技術在水電站灌漿平洞中的應用研究
杜林
摘要：在分析了固結灌漿技術在水利水電工程的功能作用后，結合一二等大（2）型水電站工程，對壩區防滲灌漿平洞施工技術要點進行了探討，最后結合大量文獻資料和實際工作經驗，對該水電站隧洞圍巖固結灌漿設計方案進行了詳細研究分析。
關鍵詞：水電站；隧洞圍巖；固結灌漿技術；
隨著水利水電工程建設步伐的不斷加速，我國適宜修建水利水電工程、地質條件較為優越的地形開發已基本接近尾聲，為了進一步開發水能資源，水利水電工程已逐步向地質、交通、水能有效利用率等條件較差地區進行開發修筑。這些地區工程地質條件較為復雜，主要表現為壩區溶蝕、溶槽發育等特點，工程建設面臨設計方案復雜、施工難度大、技術要求高、以及工程總造價高等問題。灌漿作為水利水電工程中專業性較強的一個重要研究分支，與工程設計、施工的灌漿技術水平有直接關系，特別是復雜地質條件下的水利水電工程水工建筑物地基基礎防滲加固灌漿處理，已成為水利水電工程改良工程施工地質條件的重要研究內容[1]。
1 水利水電工程固結灌漿技術
在水利水電工程建設過程中，由于施工現場地質條件較為復雜，加上施工過程中外力破壞，施工周圍巖土容易形成裂隙發育、破碎巖石等不利地質條件。固結灌漿是工程中常用的改善巖土裂隙發育，提高破碎巖石綜合物理力學性能的重要措施之一，不僅可以增強工程建設區內巖石的整體穩定性和均質性，同時還可以提高巖石的綜合抗壓強度和彈性模量，從而降低巖石的扭曲變形與不均勻沉陷程度。對于混凝土拱壩或重力拱壩，在實際施工過程中，除了需要采用固結灌漿手段對大壩壩基進行全面加固處理外，還需要對大壩兩岸受拱推力較大的壩肩處的拱座基礎進行合適的固結灌漿加固處理[2]。
2 某水電站工程灌漿平洞固結灌漿技術
2.1工程基本概況
某水電站工程屬二等大（2）型水利工程，水庫正常蓄水位為358.50m，相應庫容為7.30億m3，總庫容為8.70億m3，其中防洪庫容為2.10億m3，調節庫容為2.85億m3，屬于日調節水庫。電站總裝機容量為1120MW，多年平均發電量約為46.13億kw.h。
該電站攔河大壩為全斷面碾壓混凝土重力壩，壩頂高程為373.500m，河床中最低水工建筑物基面高程為271.5m，最大壩高為102m，大壩壩頂全長為642.00m，壩頂設計寬為10.00m。整個水電站樞紐工程主要水工建筑物包括左（右）岸擋水壩段、右岸升船機壩段、廠房取水壩段、溢流壩段等。
2.2 壩區防滲灌漿平洞施工技術要點
由于該水電站工程的壩區地質條件不是很優越，為了達到壩區綜合防滲加固技術要求，需要在壩區中內嵌一條防滲帷幕線。根據地質勘探數據可知，大壩左右岸的防滲帷幕最大深度已達145m，為了滿足大壩帷幕灌漿整體施工要求和保證灌漿綜合質量水平，在大壩上布置二層灌漿平洞，其高程分別為373.5m、330.5m。由于灌漿平洞區的地質條件較為復雜，尤其是灌漿平洞中的泥夾層帶以及溶蝕發育帶，周邊巖體出現松動、破碎等現象十分嚴重，加上隧洞開挖外力破壞作用，會引起更為嚴重的巖石松動、移位、舊裂隙繼續擴張并伴隨產生新裂隙等不利現象[3]。
3 隧洞圍巖固結灌漿方案設計
3.1固結灌漿孔布設方案
水利工程中常用的隧洞固結灌漿孔布設方案主要包括梅花形、六角形、方格形等。由于本電站大壩壩體地質條件較為復雜，呈現巖體裂隙發育、多處有溶槽和泥夾層出沒。考慮到本水電站工程為帷幕灌漿平洞的固結灌漿其主要目的在于加固表層巖體，因此，只需進行淺孔固結灌漿就能滿足工程加固需求，同時從施工方便以及便于補加灌漿孔等角度出發，本工程隧洞圍巖固結灌漿方案選擇方格形布孔形式。
3.2 固結灌漿孔孔位布置設計

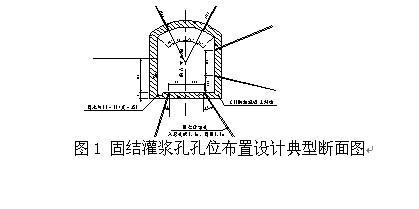

本水電站工程的灌漿隧洞斷面屬于城門拱形洞形，其斷面尺寸為：寬×高=3.8m×4.7m。灌漿隧洞的固結灌漿孔設計方案按照每環7孔進行布置，其中有2孔在底板上進行鉆孔灌漿固結處理，灌漿隧洞內部灌漿孔按照排距3.0m，入巖孔深3.0m，以及孔徑42mm進行設計施工，仰孔則采用工程中常用的KHYD75A電動巖石鉆機及YT28型風鉆進行灌漿造孔。施工過程中，隧洞固結灌漿孔開孔孔位與設計布置孔位間的偏差應小于20cm，同時開孔角度偏差應小于2°。本水電站工程固結灌漿孔孔位布置設計典型斷面圖如圖1所示：
