1. 1碼頭的結構型式

碼頭按結構型式可分為重力式、板樁式、高樁式、混合式碼頭。

重力式碼頭(圖1. 1)是靠自重(包括結構重量和結構范圍內的填料重量)來抵抗

滑動和傾倒的，從這個角度說，自重越大越好，但是地基將承受很大的壓力，使地基可

能喪失穩定性或產生過大的沉降。為此需要設置基礎，通過它將外力傳到較大的面積的

地基上或下臥硬土層上以減小地基應力，這種結構對地基的適應性比較差，主要是用于

地質情況較好的地基。

板樁式碼頭是靠打入土中的板樁來?yè)跬恋�，這種結構會使板樁受到較大

的土壓力。為了減小板樁的上部位移和跨中彎矩，上部一般用拉桿拉住，拉桿力傳給后

面的錨旋結構。由于板樁是一較薄弱的構件，又承受較大的土壓力，所以板樁式碼頭是

適用于擋土墻高不大的情況，一般在10米以下[}s}0

高樁碼頭主要由上部結構和樁基兩部分組成。上部結構構成碼頭的地面，

并把樁基連成整體，直接承受作用在碼頭上的水平力和垂直力，并把它們傳給樁基，樁

基再將這些力傳給地基。由于海岸沿線的地質條件較差，一般都為軟土地基，而高樁碼

頭適用于軟土地基，因此高樁碼頭應用較廣。

1. 2高樁碼頭的結構形式

高樁碼頭結構型式的是按上部結構區分的，主要包括混凝土承臺式，無梁板式，梁

板式，框架式。

梁板式碼頭各個構件受力明確，可以采用預應力結構，提高了構件的抗裂性能。板

梁式碼頭的缺點是:構件的類型和數量多，施工較麻煩，上部結構底部輪廓形狀復雜、

死角多，水氣不易排除，構件中鋼筋易銹蝕[}s}0

框架式碼頭整體性好，剛度大，但由于施工比較麻煩，造價也較高，在水位差不大

的港口中逐漸被梁板式碼頭所替代[}s70

無梁板式碼頭結構簡單，施工迅速，造價也低�，F(xiàn)行的無梁板式碼頭面板多采用普

通鋼筋混凝土結構，而且靠船構件懸臂長，設計難度大，僅適用于水位差不大、集中荷

載較小的中小型碼頭[}s}0

承臺式碼頭剛度大、整體性好，但自重大，需樁多，較適用于良好持力層不太深且

能打支承樁的地基[}s}0

1. 3結構分析理論

高樁碼頭傳統的計算方法主要有彈性支撐連續梁法和柔性樁臺法。本文主要應用有

限元理論，利用Ansys通用有限元分析軟件對結構進行內力分析。

1.3.2有限元分析計算的基本思路和步驟

1有限元分析的基本思路

有限元理論處理問題的基本思路是將連續的求解區域離散為一組有限多個且按一

定方式相互連接在一起的單元組合體。利用在每個單元內假設的近似函數來分片的表示

全求解域上待求的未知場函數，單元內的近似函數通常由未知場函數及其導數在單元各

個結點上的數值和其插值函數來表達。從而將無限自由度體系轉化為有限自由度體系。

故未知量求出之后，就可通過插值函數計算出單元內場函數的近似值，從而求出整個求

解域上的近似值。因此有限元法實質上是在計算模型上求解的一種近似的計算方法l2sl0

2有限元分析的基本步驟

C1)將連續體離散化，即將連續的求解區域離散化為由虛擬的線或面構成的有限

個單元的組合體，以模擬或逼近求解域[l2sl0

C2)假設單元由位于邊界的結點相互連接在一起并以這些結點的位移為基本未知

量。

(3)利用節點未知量，選擇一組插值函數唯一的定義單元體內的相應的物理量(位

移、應力、應變)，也就是選擇單元模式[12s10大連理工大學碩士學位論文格式規范

(4)將各種類型荷載轉化為只作用在結點上的等效荷載，建立結點荷載與基本未

知量之間的基本方程。

1.3.3應用有限元分析軟件Ansys進行結構分析是的基本步驟

1建立結構模型定義單元類型，賦予單元實常數構成結構幾何體，定義幾何體材料

屬性從而構成結構模型，對結構模型進行劃分網格[2s] .

2施加載荷和邊界條件，根據工程具體分析要求，等效簡化邊界約束，布置承受荷載

[2s].

3校驗，求解，運行過程中通過參數效驗，檢查模型建立的準確性，及時進行修正

(2s] ,

4評價和分析結果，運行結果可以通過控制輸出模式，根據需要得到各種有關的力學

性能參數、表格、圖形、動畫等各種形式表現輸出，對計算結果進行分析評價[2s]0

1. 5研究目的和意義

綜上所述，傳統結構型式的高樁碼頭主要有以下幾個缺點:

1、碼頭上部結構底輪廓復雜，有許多可以積聚鹽霧潮濕空氣的空間，耐久性差，

使用壽命短;

2,整體性差，排架的剛度雖大，是排架間的聯系比較薄弱，不能充分發揮上部結

構的整體剛度;

3、水上施工工作量大; 大連理工大學碩士學位論文

4、現澆工作量大;

5、施工速度較慢。

針對以上問題，邱大洪院士提出了整體箱板式新型高樁碼頭的設計構思，并組織了

科研團隊進行結構的設計和優化。

本課題應用有限元理論，借助于Ansys分析軟件對此結構進行內力分析，根據計算

的內力結果對結構進行預應力配筋，而后在結構本身及施工上對此新型結構的優越性加

以闡述。

對于高樁碼頭結構型式將是一次重大的突破和創新，極大地改善高樁碼頭耐久性差

的問題，使結構的整體性，抗裂性能，承載性能都將得到改善，使高樁碼頭得到更廣泛

的應用。

3. 2結構內力計算

3. 2. 1建立結構計算模型

本文采用ansys進行結構內力分析，按照其分析步驟，首先要進行建模。在Ansys

中提供了兩種方法建立模型的方法:實體建模和直接生成模型。直接建模比較適用于小型

簡單的模型，對于規模較大，外形較復雜的模型，實體建模比較方便，本模型尺寸較大，

內有孔洞，故采用實體建模1221。劃分單元網格采用映射網個劃分方式。

本結構的計算模型采用Solid45三維實體單元和Beam 188梁?jiǎn)卧��?lián)合應用。對于上

部箱板結構采用Solid65單元?jiǎng)澐志W(wǎng)格，對于樁基礎采用Baem 188單元?jiǎng)澐志W(wǎng)格。Solid

單元有X, Y, Z、三個方向的平移自由度，Beam單元除有X, Y, Z，三個方向的自由

度平移之外還有繞三個坐標軸的轉角自由度。由于自由度的不同，在禍合之前連接結點

由于沒有轉角約束，所以連接方式為鉸接，而實際的情況是上部箱板具有很大的剛度，

足以約束樁基的轉角，所以要按剛接來計算，故要將兩種單元的自由度在兩種單元的連

接結點處進行自由度的禍合。

自由度的禍合主要有兩種方法，一種是直接禍合，一種是約束方程。對于三維塊體

單元與梁?jiǎn)卧�的禍合，用約束方程更適宜。約束方程的主要思路是梁?jiǎn)卧�繞某個坐標軸

的轉角近似的等于兩側最近塊體元結點垂直于該坐標軸的位移的差值。禍合后的模型如

圖3. 1, 3. 2所示，劃分網格后模型中塊體元總數為29136個，梁?jiǎn)卧�總�?shù)為2160個。

本文只對位移計算做簡要介紹。

3. 2. 2位移計算

根據《高樁碼頭設計與施工規范》(JTJ291-98)的要求，需要對碼頭水平位移進行

驗算，按正常使用極限狀態進行計算。

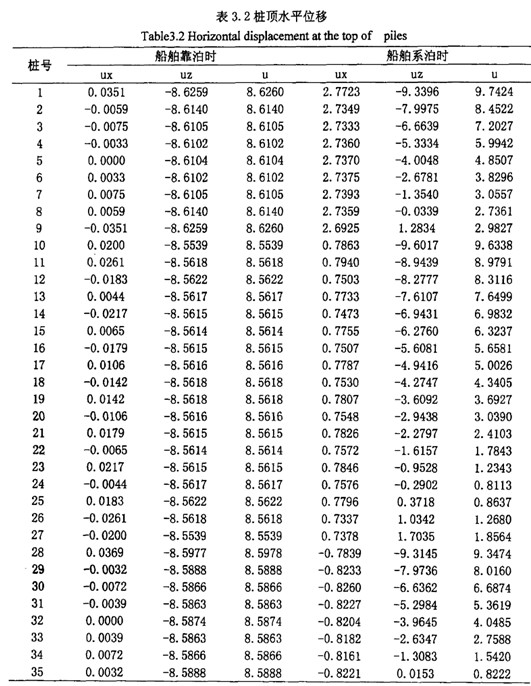

碼頭水平位移主要考慮船舶撞擊力引起的變位，分別考慮當船舶靠泊和船舶系泊時

引起的位移:

由表中數據數據可以看出試驗段結構的最大水平位移在l Omm左右，而原始結構經

計算水平位移在20mm左右，這是由于，上部結構的整體箱板體系的剛度遠遠大于傳統

梁板體系的剛度，使結構的整體性和抗側移剛度大大提高。

---
