摘要：本文由于礦體從淺表至深部具有品位由高至低、傾角由小至大、礦化邊界由較穩定向不穩定方向發展的趨勢,因而,礦山必須充分發掘采礦工藝在提高回收率和降低采礦綜合成本方面的潛力,克服原有采礦方法的采場生產能力小、生產效率低、電耙順坡扒礦安全隱患大、采礦貧化率高、采場頂板暴露面大、空區膠結充填費用高和采準布置復雜、工程量大等缺點,以實現復雜難采礦體的安全、高效、低成本、低貧損開采的多重目標。
　　關鍵詞:采礦技術；采礦方法；礦塊試驗；
　　1礦體開采技術難點
　　礦深部礦體開采技術條件有以下特點:(1)礦體傾角為35°～40°,這是高效率采礦方法應用的難點,其一是因?yàn)榈V體傾角不夠陡,無法在采場內實現重力放礦,使采場的出礦工藝變得復雜;其二是由于礦體傾角不夠緩,高效率的無軌出礦設備無法直接在回采礦體下盤底板上運行,同時也使電耙的使用受到限制;(2)礦體水平厚度為5～8m,屬于中厚偏薄礦體,使用大型高效采礦機械將受到空間的制約;(3)礦體沿走向連續性好,分步驟回采將導致礦柱損失或膠結充填的高成本;(4)礦體邊界不穩定,局部膨大縮小、尖滅再現屢見,礦體品位分布極不均勻,礦體中常有形態、厚度各異的夾石產出,回采貧化損失控制十分困難;(5)地表為農田,覆蓋巖層不允許坍落。
　　2試驗采礦方法
　　2.1采礦方法優化選擇
　　金礦深部礦體賦存條件而言,深部礦體的采礦方法只能限于在空?qǐng)霾傻V法和充填采礦法中選用。因此,初步擬定可供選擇的采礦方法主要有4個方案,即方案1,盤區機械化上向分層充填連續采礦法;方案2,電耙出礦上向水平分層充填連續采礦法;方案3,電耙出礦爆力運搬采礦法;方案4,電耙出礦分段空?qǐng)鏊煤蟪涮畈傻V法。通過對各方案可望達到的技術經濟指標和存在的優、缺點進行比較,方案4由于采準工程量大、采場準備時間長、綜合生產能力低而被淘汰。在余下方案的綜合經濟比較中,各方案的經濟指標雖有區別,但差距不大,優劣勢不明顯,為全面準確地評價各方案,達到最優化目標,用模糊數學方法對3個方案進行了綜合評判,其中主要考慮方案的安全因素(B1)、經濟因素(B2)、資源因素(B3)、效率因素(B4)。而安全因素(B1)中又主要考慮頂板安全(C1)和通風條件(C2);經濟因素(B2)中主要考慮采礦成本(C3)、采切比(C4)、采礦損失率(C5)、采礦貧化率(C6)和采礦效率(C7);效率因素(B4)中主要考慮采礦效率(C7)和生產能力C8)。計算得出方案1、方案2、方案3的特征值分別為0.878、0.635和0.511,根據最大隸屬度原則,方案1為最優方案。
　　2.2工業試驗方案

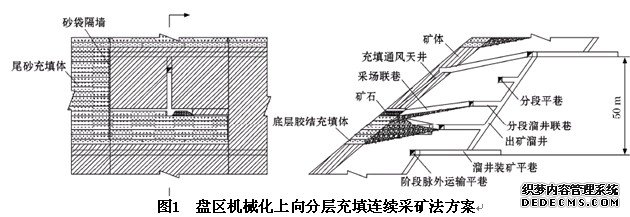

　　盤區機械化上向分層充填連續采礦法方案如圖1所示。中段內沿礦體走向劃分礦塊,礦塊長30～
　　50m,高為中段高度50m,寬為礦體的水平厚度,一般為8～12m。礦塊間不留間柱,上、下中段間亦不留頂?shù)字?實行自下而上、自首采采場向周邊連續推進。自底部拉底平巷開始回采,采用7655鑿巖機鉆鑿Ф40mm淺孔,孔深3～3.5m,用非電導爆管微差起爆,沿采場全寬和3.5m空頂高度,全斷面向兩

　　2.3采場穩定性數值模擬與參數優化

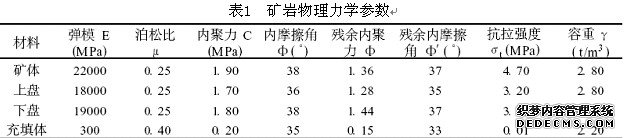

　　2.2.1原始條件與力學模型根據礦體及上、下盤圍巖巖石力學的試驗結果,確定計算分析所用的礦巖物理力學參數見表1

　　2.2.2采場穩定性分析；對水平厚度為15m單層礦體進行了模擬計算。在整個中段高度內,隨著回采高度的不斷增加,頂板內的最大拉應力不斷減小,而采場周邊或礦柱內的最大主應力和最大剪應力以及頂板最大下沉量則不斷增加。對于上向充填法而言,最關鍵的是采場頂板的穩定性,頂板拉應力是最值得關注的因素。當采場跨度為5m時,頂板內的最大拉應力值僅為0.872MPa;當采場跨度增大至10m時,頂板最大拉應力端推進,崩下礦石用斗容為0.75～1.0m3電動鏟運機經采場聯絡道裝運至脈外溜井,溜放至階段運輸水平裝車運出。依此采完全分層,人工清理工作面殘礦和構筑端部砂袋隔墻后,即用地表充填系統經采場通風充填天井輸送充填料進行采場充填,充填至空間高度0.5～1.0m為止,分層充填完畢并脫水后,通過挑頂墊底方式抬高采場聯道,即可開始第二分層的回采。采場通風采用主通風系統加局扇的方式聯合通風,新鮮風流從階段運輸平巷經采區斜坡道進入各分段平巷,然后經采場聯絡道進入回采工作面,污風從工作面排入采場通風充填天井,進入上中段回風系統排出。根據礦體的產狀和采礦方法的采場結構要素特點,采用平面應變數學模型進行分析,以勘探線剖面為基礎進行構建。值為2.384MPa;采場跨度為15m時,頂板最大應力值為3.103MPa。

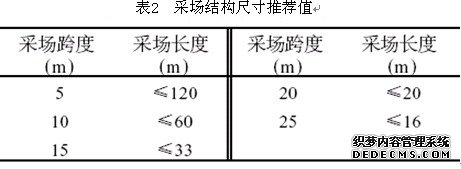

　　2.2.3采場結構參數優化采場頂板拉應力是導致上向分層充填法頂板失穩的根本原因,頂板拉應力的大小又與采場跨度和頂板面積直接相關。然而,分層回采采場跨度一般依礦體厚度而定,為控制頂板拉應力的大小,可調節采場沿走向長度值,以控制暴露面積的大小。根據數值計算結果,推薦的采場極限暴露面積為400～600m2,原則上跨度大時取小值,跨度小時取大值,以這一數據為基礎,推薦的采場結構尺寸見表2。
　

　　3工業試驗
　　試驗礦塊為Ⅰ號礦體-180～-130m水平,礦塊長約30m,最大水平厚度22m,平均厚度15m,平均品位3.5g/t,礦體傾角30～40°,礦體受一條產狀為28°∠87°后期斷裂影響,造成礦體水平和垂直方向錯動。礦體為斷裂形成的碳酸鹽化硅質碎裂巖,屬中等穩固,下盤圍巖穩固性中等,上盤圍巖穩固性較差。礦石和圍巖體重為2.8t/m3,松散系數為1.5。礦體與圍巖分界線不明顯,局部分支復合、膨大縮小,夾石�，F(xiàn),經取樣分析來確定礦體界線。每隔12.5m高度從斜坡道掘進一條距礦體下盤邊界水平距離約30～35m、與礦體走向平行的分段平巷,從分段平巷沿礦塊長度中線向采場下向掘進采場聯絡斜巷,并在礦體中掘進人行通風充填天井,第一分段采場聯絡斜巷到達礦體后,再水平掘進拉底平巷至礦體上盤邊界,形成拉底平巷,脈外溜井與各分段平巷相通,所有采出礦石通過溜井放出。自拉底平巷開始,先用挑頂刷幫的方式將拉底平巷擴大為高約3.5m,寬約6m的切割槽,并揭露礦體的水平全厚,然后以切割槽兩壁為鑿巖工作面,全寬拉底至采場兩端邊界,形成采場的拉底空間。鑿巖使用7655型氣腿式鑿巖機和“一”字型釬頭水平鑿巖,炮孔直徑Ф38～40mm,深度3.3m。采用多段毫秒微差爆破工藝,對于頂板暴露面或礦柱周邊處的邊孔,采用光面爆破工藝,對充填體則采用留護壁的保護措施,以減少爆破對回采周邊的破壞和影響。由正交試驗得出落礦最佳爆破參數為孔距0.9m,排距0.7m,裝藥系數0.7;光面爆破最佳參數為孔距0.6m,光爆層厚度0.7m,裝藥線密度0.25kg/m。采場通風采用主導風流加局扇實現工作面通風,新鮮風流從下盤中段運輸平巷進入采場工作面,污風從采場通風充填井至上中段回風系統排出�；夭晒ぷ髅娴牡V石用電動鏟運機搬運至采場下盤脈外溜井中,溜至中段運輸水平裝礦平巷裝車運出。為減少出礦中尾砂充填料混入而造成貧化,工作面出礦時,底板上先保留厚度0.2～0.3m的礦石作為墊層,待分層回采結束前最終清除。出礦過程中的大塊(大塊率一般為1%～2%)集中于工作面經二次爆破破碎后再搬運至溜井中。在分層回采完畢并驗收合格后,清理完工作面殘礦并挑頂墊高聯絡道底板或封閉出口、安設充填脫水管、架設充填管道、架設采場端部砂袋隔墻等,即可實施充填。充填料為粒徑+0.074mm的分級尾砂,不加任何膠結劑。當暴露面積在允許范圍內時,采場頂板除局部極不穩固或破壞嚴重時需采用長錨索及錨桿支護外,一般情況不需支護。試驗中
　　采用STL-12型微振監測定位預報系統對頂板實施動態跟蹤監測和冒頂定位預報,有效地保障了采場作業設備和人員安全。工業試驗得到的主要技術經濟指標為:單元生產能力為185.7t/d,采礦損失率為2.25%,采礦貧化率為3.39%,千噸采切比為37.45m3/kt,鑿巖工效為84t/工班,出礦工效為46.4t/工班。
　　4結論語
　　盤區機械化上向分層尾砂充填連續采礦法,采用下盤脈外采準、分層連續回采、水平淺孔光面落礦、鏟運機出礦、人工隔墻分級尾砂充填、微振監測定位預報系統動態跟蹤監測頂板安全的綜合配套工藝,實現了傾斜多變難采中厚礦體的安全、高效、低貧損、無界限連續回采。
　　
