摘 要：本論文討論了可再生能源(太陽能、淺層地?zé)崮?在建筑中的應用現狀及目前所面臨的問題，通過對本市太陽總輻射資料、地區前期勘測的地質水文資料等大量資料的查閱，對現有的太陽能和淺層地能資源狀況進行了簡單分析;結合實際情況提出了一些具有針對性和可操作性的建議，找到適合可再生能源建筑應用的思路，為建筑中節約常規能源提供參考。

關鍵詞： 可再生能源 太陽能 地源熱泵 建筑應用

Abstract: This paper discusses the application the facing problems of renewable energy (solar energy, shallow geothermal energy) in the building. By consulting the large amounts of data of global solar radiation in this city and the geological and hydrological data from regional preliminary investigation, the paper also makes a simple analysis on the situation of the existing solar and shallow geothermal energy resources, and puts forward several specific targeted and feasible suggestions according to the practical situation, so as to find the ideas suitable for application of renewable energy construction, providing reference for saving conventional energy sources in construction.

Key words: renewable energy; solar energy; ground source heat pump; application for construction

中圖分類號：P754.1 文獻標識碼：A 文章編號：2095-2104(2012)

引言

能源是一個國家國民經濟和社會發展的基礎，是整個人類社會賴以生存和發展的物質保障。建筑能耗在能源消耗中占的比例為30%，隨著社會的發展，這一比例會呈現上漲的趨勢，運用建筑節能技術是降低建筑能耗的重要手段，而可再生能源的利用是實現建筑可持續發展的重要環節。大力開發利用可再生能源，減少化石能源的消耗，保護生態環境，減緩全球氣候變暖，推進人類社會可持續發展已成為世界各國的共識。2011年9月26日，安陽市申報國家可再生能源建筑應用示范城市獲得成功，從此，安陽市的建筑業掀開了新的篇章，重點工作將側重于調整能源結構，提高能源利用效率，并將目光投向可再生能源的利用。可再生能源已成為實現能源結構多樣化、應對全球氣候變化和實現可持續發展的重要替代能源。

一、能源在建筑中的應用現狀

1、太陽能

(1)太陽能資源情況

安陽市境版圖略呈半環形，地勢西高東低，呈階梯狀展布。西部為太行山區及丘陵區，東部為平原區，海拔高度48.4～1632米。城市區沃野坦蕩，一望無垠，為華北大平原的一部分，海拔高度75.5米，夏秋多雨，雨熱同季，氣候較為干燥，日照充足，年日照時數2225.3小時。安陽市在中國太陽能資源帶分布中位于第三個資源帶，緊鄰第二資源帶，太陽輻照量為4200~5400 MJ/(m2·a)，月平均氣溫≥10℃，日照小時數≥6h的天數在200~250天，見圖1。安陽市可以作為發展太陽能的理想基地。

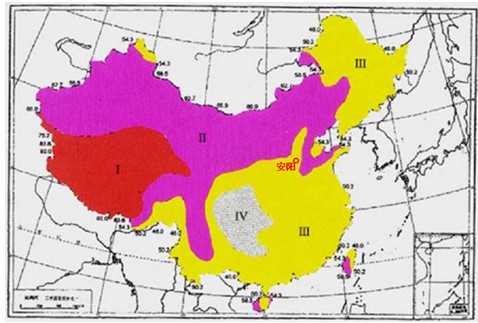

圖1 中國太陽能資源分布帶/[100MJ/(m2·a)]

(2)太陽能產業的發展

太陽能現代技術設備的應用與全國先進地區相比差距不是很大。 目前， 在太陽能利用方面較為成熟的兩大產品是太陽能熱水系統和太陽能光伏發電系統;太陽能供熱采暖系統和太陽能空調系統，在本地區尚未得到應用。安陽市作為可再生能源示范城市，將大力發展太陽能光熱建筑一體化應用示范項目。

(3)太陽能的應用

太陽能熱水器企業眾多，本土企業已經掌握太陽能熱水器的核心技術和生產集熱管的能力。通過對太陽能市場上市場占有率達到相當大的比例。我市目前已完成太陽能光伏利用示范項目4個，分別為廣廈新苑、四海嘉苑、中國文字博物館和桂花園小區基本以公共照明為主。

2、淺層地?zé)崮?/p>

(1)淺層地?zé)崮苜Y源概況

安陽市中心城區位于洹河沖洪積扇主體帶上，面積173.9 k㎡，洹河沖洪積扇是一個完整的水文地質單元，含水層頂板埋深30 m左右，含水層厚9-40 m，含水介質為卵礫石，含水層底板埋深100 m左右，淺層地下水含水層厚度大、埋藏淺水量豐富。中心城區地下水允許開采量為38.86萬m3/d，14183.9萬m3/a，地下水儲存量為68502萬m3。安陽市中心城區淺層地能資源主要儲存于洹河沖洪積扇地下水中和地下水含水層巖石中。由于卵礫石良好的透水性，其滲透系數在300～500米/日，故本區地下水逕流通暢，較利于采用地下水源熱泵技術取熱或取冷后的地下水回灌。因此，安陽市利用淺層地能為建筑進行供熱、制冷的地源熱泵技術應用前景廣闊。

(2)地源熱泵產業的發展

早在“十一五”期間就有三個項目成功申報可再生能源示范項目，并且運行效果良好�？偨ㄖ�面積達20多萬平方米。 安陽市在成功申報可再生能源示范城市后，大力發展地源熱泵項目，截止日前在建示范項目建筑面積為230萬㎡。

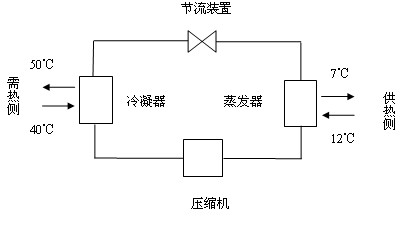

(3)熱泵工作原理(見圖2)

作為自然界的現象，正如水由高處流向低處那樣，熱量也總是從高溫流向低溫。但人們可以創造機器，如同把水從低處提升到高處而采用水泵那樣，采用熱泵可以把熱量從低溫抽吸到高溫。所以熱泵實質上是一種熱量提升裝置，它本身消耗一部分能量，把環境介質中貯存的能量加以挖掘，提高溫位進行利用，而整個熱泵裝置所消耗的功僅為供熱量的三分之一或更低，這也是熱泵的節能特點。

地源熱泵是地?zé)崂�用的一種形式 ,是將低位熱能用熱泵提升為高位熱能加以利用，熱泵機組是制冷機的逆循環。

① 制冷模式：

在制冷狀態下，地源熱泵機組內的壓縮機對冷媒做功，使其進行汽-液轉化的循環。通過蒸發器內冷媒的蒸發將由風機盤管循環所攜帶的熱量吸收至冷媒中，在冷媒循環同時再通過冷凝器內冷媒的冷凝，由水路循環將冷媒所攜帶的熱量吸收，最終由水路循環轉移至地表水、地下水或土壤里。在室內熱量不斷轉移至地下的過程中，通過風機盤管，以13℃以下的冷風的形式為房間供冷。

② 供暖模式:

在供暖狀態下，壓縮機對冷媒做功，并通過換向閥將冷媒流動方向換向。由地下的水路循環吸收地表水、地下水或土壤里的熱量，通過冷凝器內冷媒的蒸發，將水路循環中的熱量吸收至冷媒中，在冷媒循環的同時再通過蒸發器內冷媒的冷凝，由風機盤管循環將冷媒所攜帶的熱量吸收。在地下的熱量不斷轉移至室內的過程中，以35℃以上熱風的形式向室內供暖。

二、可再生能源在建筑應用中存在的問題

1、太陽能集熱器質量問題。 由于廠家的生產技術水平不同，其質量出現良莠不齊現象，主要表現在集熱效果和鍍膜技術兩個方面。尚無從事太陽能應用研究的專業機構，專業人才缺乏。由于對太陽能應用技 術研究的嚴重不足，從而制約了我省太陽能應用的開發研究和產業發展。

2、地源熱泵作為一種新型的制冷供暖方式，雖然發展勢頭較好，但是地?zé)崮苎芯抗ぷ鞅容^滯后。一個主要的原因就是對地?zé)崮軟]有進行詳盡的研究。其次，未能建立有自己特點的地?zé)岙a(chǎn)業，使寶貴的地?zé)豳Y源開發停留在低層次、低效益的水平上，且資源浪費現象嚴重，一些開發商對地?zé)豳Y源的特點認識不清，造成地?zé)豳Y源得不到合理開發和有效保護。地?zé)豳Y源是在特定的地質、構造、水文地質條件和水文地球化學環境條件下形成的，由于埋藏深，補給途徑遠，再生能力弱，其資源量是有限的，并非取之不竭。最后，環境保護問題 。目前地下水回灌技術尚不成熟，多為自然回灌，造成回灌量降低的原因主要是回灌井的堵塞現象。造成堵塞的原因包括物理、化學等原因。如果成井工藝不當，可能造成水中含沙量較多，造成井的堵塞影響回灌。另外，抽灌水溫度的不同和壓力的變化，使水中一些物質析出沉淀也是造成井堵塞的原因之一。在大多數情況下，回灌井的堵塞不可避免�；毓嗖焕�又可造成水資源浪費，并且是造成地面沉降的隱患。淺層地?zé)崮荛_發利用可能造成水質污染是因?yàn)椴煌�水質的含水層水混抽混灌引起的。

三、建議

1、加強太陽能產品質量的監督、檢測、檢查和管理，淘汰質量低劣的產品，對于符合質量要求的產品，制定產品準入制度。

2、需要依靠進步和創新，提高地?zé)崮芾�用技術水平。地源熱泵系統是地質環境、熱泵系統、自動控制和暖通空調系統等多學科的有機結合。需要加強暖通空調與水文地質工程地質人員的密切配合，做到每一部分都要與整體相協調，才能使整個系統達到經濟、節能與環保。

3、做到有計劃合理開發利用，建立資源利用中心的高教低耗體系，要積極推廣應用高新技術與設施，提高地?zé)衢_發的科技含量，發展節約型、效益型的開發利用模式，努力提高地?zé)崂�用率，減少資源浪費，使地?zé)釀?chuàng)造更高的社會、環境、經濟效益。

4、需要對地下水位、水質、水溫進行長期監測，以便及時發現問題。因此各地在開發利用淺層地?zé)崮艿耐瑫r應建立淺層地?zé)崮艿刭|(zhì)環境影響監測網。對不同深度的地溫、地下水水位和水質、地面標高等項目實施長期監測，及時掌握地溫變化動態、水土質量和地面變形情況，一旦發現地溫長期持續單向變化，或水土污染、地面沉降，應立即采取有效措施加以解決，防止產生地質環境問題。

四、結束語

隨著我市經濟的快速增長，可再生能源的開發利用將對建筑節能起到積極促進作用，是降低建筑能耗的重要組成部分，對實現我市節能降耗、建設低碳城市，全面建設小康社會都具有重要意義。

參考文獻：

[1]. 張?jiān)u銜.建筑節能及太陽能建筑.工程建設與設計,2009

[2]. 王榮光 沈天行 主編 可再生資源利用與建筑節能北京：機械 工業出版社，2004.1

[3]. 李明朗，白冶，《中國地?zé)豳Y源及開發利用》，中國環境科學出版社，2006
