摘 要: 隨著城市的發展，粉噴樁軟基處理技術以其獨特的優勢，在工程中的應用也越來越廣泛了。本文主要結合具體實例，分析了公路軟基處理中粉噴樁施工質量控制措施。

關鍵詞:粉噴樁;軟基處理;質量控制

1概述

粉噴樁非常適合于加固飽和軟粘土, 目前國內用于最多的就是加固淤泥、淤泥質土、粉土和含水量較高的粘性土。下面結合工程實際對粉噴樁處理公路軟土地基施工工藝與質量控制進行探討。

2粉噴樁施工工藝應用

某高速公路所經K31+ 220~ K31+ 860路段為水田地段, 其土層狀態基本是表層1~ 3 m 厚為硬塑層, 其下5 ~8 m 厚為軟、流塑層, 再下為硬塑層。該路段設計采用粉噴樁進行處理軟土地基。

2. 1 施工工藝流程

整平原地面—鉆機定位—鉆桿下沉鉆進—上提噴粉—復拌—提桿出孔—鉆機移位。粉噴樁鉆機就位后先預攪下鉆到設計樁底, 提升時開始噴干水泥粉攪拌, 當鉆頭提升到設計樁頂標高時停止噴粉,并對樁上部的5 m 長范圍內重復攪拌一次。

2. 2 施工準備

粉噴樁施工前應準備下列施工技術資料: 施工場地的工程地質報告, 粉噴樁設計樁位圖, 原地面高程數據表, 加固深度與�；颐娓叱桃约皽y(cè)量資料等。

粉噴樁施工之前, 應該先把場地整平, 清除地面以下包括石塊、樹根和垃圾等在內的一切障礙物, 進行準確的樁位防樣。在比較低洼的地段, 應該先進行排水清淤, 然后再進行回填素土(不能回填雜填土) 直至整平高程。本路段處于水田地段, 施工前進行開挖縱向和橫向排水溝, 將水田中水排走, 并曬干。曬干后對開挖的排水溝及局部低洼不平的地方用砂礫土進行回填補平并壓實。而對K31+ 430~ K31+460段因其表面硬塑層較薄而不能滿足施工機械行走要求,則采用砂礫石鋪設30 cm 的墊層, 以保證施工順利進行。

施工機具準備, 進行機械組裝和調試運行。

材料準備。施工前應預備足量的水泥材料( P. O32. 5水泥) , 以能夠保證連續施工為度。所備水泥質量應符合設計要求, 并有產品合格證及經試驗認可, 不得使用受潮、結塊的水泥。確定施工技術參數。正式施工前應進行成樁試驗, 以確定粉噴樁施工的各項技術參數, 本工程試樁為5根, 通過試樁確定鉆進速度為1. 5 m /m in, 提升速度為1. 45 m /m in, 攪拌速度為20 r /m in, 噴氣壓力為0. 20M Pa, 單位時間粉噴量為87 kg /m in。

3 施工質量控制

粉噴樁必須根據成樁試驗的技術參數進行施工, 操作人員應如實記錄壓力, 噴粉量、鉆進速度、提升速度、鉆入深度及每根樁的鉆進時間等, 監理人員應隨時檢查記錄情況。

為保證粉噴樁的豎直度, 開鉆前應檢查鉆機導向架和鉆桿的豎直度, 使其偏差不超過1. 5%。嚴格控制鉆機下鉆深度、噴粉標高和停噴標高, 確保粉噴樁長度。當鉆頭提升到地面下不足50 cm 時, 噴粉機應停止噴粉, 否則將導致水泥粉噴出地面而造成不必要的浪費及污染。粉噴樁施工時, 泵送水泥必須連續, 水泥用量和泵送水泥的時間應有專人記錄, 其用量不得小于設計值。施工中若發現噴粉量不足, 應整樁復打, 復打的噴粉量應不小于設計用量。如果遇有故障而中斷噴粉, 在第二次噴粉接樁時, 其噴粉重疊長度不得小于1 m。定時檢查粉噴樁的成樁直徑及攪拌均勻程度。對使用的鉆頭定期復核檢查, 其直徑磨耗量不得大于1 cm。儲粉罐容量應不小于一根樁的粉量外加50 kg, 如儲量不足時, 不得進行下一根樁的施工。

4 質量檢測方法

粉噴樁屬下隱蔽工程, 施工質量受機具、施工工藝、施工人員的責任心等多種因素的影響, 因而其質量控制貫穿于施工的全過程。因此, 在施工過程中必須隨時檢查樁位、豎直度、樁長、噴粉量及復拌長度。在成樁3~ 7 d內按2%的頻率進行淺部開挖樁頭并破去30~ 50 cm, 檢查成樁直徑及攪拌的均勻性。成樁28 d后, 按2%的頻率翻于鉆芯取樣, 檢查成樁的完整性及樁長與施工記錄是否吻合, 并從樁的上、中、下三個部位各取一芯樣組成一組試件進行無側限抗壓強度檢測。

4. 1 樁位、樁距的檢測

樁位、樁距的檢測主要是對施工放樣進行檢查。本路段處于直線段內, 樁位的測放方法比較簡單, 其主要是采用全站儀在路線方向上每50 延m 測放一斷面, 每斷面定出左、中、右三個點位, 再用鋼尺拉線逐樁測放樁位。本路段隨機對690 根樁的樁位和樁距進行了檢測, 其最大偏差為80 mm, 最小偏差為40 mm, 符合要求。

4. 2 豎直度的檢測

粉噴樁的豎直度主要是在鉆機就位后開鉆前進行檢測,在施工鉆進過程中隨時目測檢查, 一旦發現偏差較大則應停鉆進行復核檢查。如果豎直度檢測不符合要求, 則應提桿重新調整鉆桿豎直度, 再重新開鉆施工。豎直度的檢測方法是采用吊錘配合水平尺進行測量, 吊線偏離鉆桿的水平距離與吊線長度的比值即為鉆桿的豎直度。

4. 3 樁長、噴粉量及復拌長度的檢測

樁長、噴粉量及復拌長度主要是在施工時跟蹤測量及檢查施工記錄。噴粉量的檢測主要是在施工時檢查噴粉計量表的瞬時噴粉量和累計噴粉量。樁長及復拌長度則是通過測量鉆桿的下鉆深度來檢測其長度。其測法是: 在開鉆施工前準確測量鉆桿的長度, 并在鉆桿尾部綁上紅線, 同時在鉆桿導向架上標出明顯標志(每延米畫一紅線) , 在施工時鉆桿尾部紅線與導向架的相對位移即為鉆頭的下沉深度, 從而控制施工樁長及復拌長度。另外, 樁長亦可通過鉆芯取樣來測量。

4. 4 樁徑及攪拌均勻性的檢測

粉噴樁的樁徑及攪拌的均勻性是在成樁后3 ~ 7 d 內進行檢測的。在成樁3~ 7 d內進行淺部開挖樁頭, 并破去樁頭30~ 50 cm, 目測檢查攪拌的均勻性, 并用尺子測量成樁直徑。本路段共檢測276 根樁, 其柱狀土樁成樁完整, 樁體攪拌均勻; 最大樁徑為540 mm, 最小樁徑為510 mm。

4. 5 成樁完整性和強度的檢測

成樁28 d后, 按2%的頻率進行鉆芯取樣, 檢查成樁的完整性, 并從樁的上、中、下三個部位各取一芯樣組成一組試件進行無側限抗壓檢測。本路段通過對276 根樁進行取樣檢測( 其中隨機抽檢270根, 指定6根) , 芯樣未發現斷樁及松散現象, 成樁完整性良好; 芯樣的平均強度為R =1. 34MPa, 其中最小值為Rmin = 1. 02MPa; 所鉆芯樣長度與施工記錄相吻合。

通過對本路段13 804根總延長144 942 m 樁的驗收檢測, 并根據􀀁粉噴樁施工質量的檢測與評判方法􀀁進行評定,其質量等級評定為優良。檢測結果見表1。

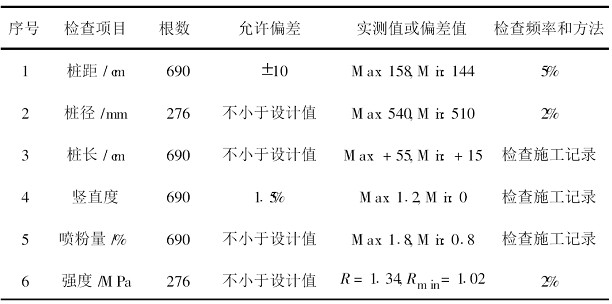

表1粉噴樁試驗檢測結果

5 結束語

粉噴樁是一種高效、經濟的地基處理技術, 簡單易學, 適用范圍廣, 適用性強, 有極大的發展?jié)摿�。樁長、噴粉量及復拌長度是粉噴樁施工質量的關鍵所在, 因而在施工過程中一定要對其嚴格監控, 隨時檢查, 及時發現問題及時處理。粉噴樁一旦施工成型, 若出現問題其經濟損失是不言而喻的。因此, 在施工中一定要加強監督管理, 實行全天侯、全方位旁站, 以確保施工質量。

參考文獻:

[1] 周金鵬. 粉噴樁加固高速公路軟土路基的機理與設計[ D ] . 南京理工大學, 2003.

[2] 洪勤. 淺談粉噴樁在道路工程軟土地基處理中的應用[ J] . 科技信息, 2009, ( 8) .

---
