摘 要：以連霍高速公路洛三靈段改擴建為背景，綜合項目特點、地形地質、城鎮規劃、舊路現狀、事故黑點、運營保通等，對改擴建方案進行比選研究，科學選定了改擴建方案。

關鍵詞：高速公路;改建;擴容;方案;研究

連霍高速公路(G30)是國家高速公路“7918”網中的重要組成部分，是我國東西走向跨省區最多、里程最長的交通大動脈，在河南省境內全長610公里，自東向西貫穿商丘、開封、鄭州、洛陽、三門峽5地市。洛三靈段是連霍高速公路河南省境內的最西段。

洛三靈高速公路全長195.056km，位于豫西山嶺重丘區，按JTJ01-88《公路工程技術標準》四車道高速公路標準建設，路基寬度24.5m，計算行車速度100km/h。

隨著國家經濟社會的快速發展，洛三靈高速公路自2001年底建成以來，交通量增長迅猛，2008年底交通路達3.4萬輛小客車/d，2002-2008年平均增長17%，已超過了原設計標準，通行能力和服務水平無法滿足經濟發展和人民群眾的出行需要，改擴建勢在必行。

1 總體設計理念及建設方案選定原則

堅持以人為本的設計思想，樹立“安全、環保、舒適、和諧、精品”的設計理念。

1)安全：從建設期的施工安全和建成后運營安全綜合考慮;

2)環保：從人與自然相和諧、尊重自然、保護環境考慮;

3)土地：從節約土地資源、減少占地、保護耕地考慮;

4)投資：從減少工程量、降低建設費用、節約投資考慮;

5)實施難度：從實施難度、工期控制、施工質量控制等方面考慮;

6)穩定性：從建成后減少不均勻沉降、保證路基及構造物穩定考慮。

2 擴容方案

高速公路改擴容有沿現有高速公路改建擴容和按高速公路標準另辟新建復線擴容兩種方案。

1)現有高速公路連接了沿線主要城鎮，占據了最佳的通道資源，兩側已形成依托現有高速公路的產業帶，改擴建方案在充分發揮通道資源優勢、減少占地、吸引交通量及降低工程造價等方面具有優勢，且現有高速公路路基、路面及橋涵結構物等的使用情況總體良好，具備改擴建條件。

2)新建復線方案雖不影響施工期交通保通，但沿線地形地質條件復雜，鐵路、管線等控制性地物較為密集，通道資源有限，新建復線布線空間小，工程規模大，投資高，占用土地多，對沿線經濟帶動作用較弱。

從路線通道資源利用、高速公路社會經濟效益、通行能力和安全性、占用土地和工程投資、環境保護、高速公路改擴建實施經驗等方面進行綜合比較、論證，結合與該項目銜接的前后路段改擴建方案，確定洛三靈段采用沿現有公路進行改建的擴容方案。

3 加寬方案

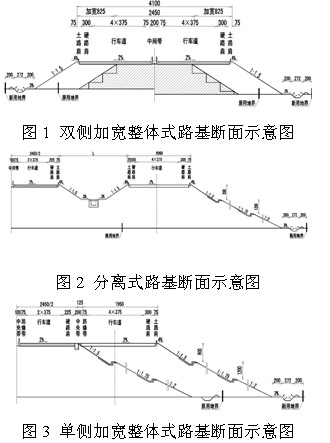

高速公路加寬路基形式有整體式路基和分離式路基。在本項目改擴建分析中，根據地形按平丘區和重丘區，對分離式路基、雙側整體式加寬和單側整體式加寬進行論證分析：

1)對于平丘區，分離式路基施工期間可避免對現有高速公路通行的影響，避免了路基、路面、橋涵、立交的拼接，但具有占地多、工程量大、拆遷大、對環境影響較大等缺點。而雙側整體式路基雖然施工期間對現有高速公路通行影響較大，但具有占地少、拆遷小、對環境影響小、運營效果好等優點，綜合優勢明顯。單側整體式加寬能夠避免路面、橋涵、立交的拼接，但是其征地和對環境的影響均不如雙側整體式加寬，運營效果也不如雙側整體式加寬。故平原區高速公路改擴建以雙側加寬整體式路基為宜。

2)對于重丘區，分離式路基仍然具有占地多、工程量大、拆遷大、對環境影響較大等缺點。但是具有可避免對現有高速公路通行(尤其是石質挖方路段，實施期間存在較大的安全隱患)的影響，避免了路基、路面、橋涵、立交等拼接，同時可避免天橋和上跨式分離式立交的拆遷，對施工期間高速公路的正常運營有利。而整體式路基具有占地少、拆遷小、運營效果好等優點，但在石質深挖路塹段施工期間對交通行車安全影響巨大。因此在重丘區路段，分離式路基與雙側整體式加寬相比優勢較明顯。

單側整體式加寬既有可避免對現有高速公路通行的影響、避免路面、橋涵、立交等拼接的優點，同時其占地、拆遷、工程量、對環境的影響、路基間排水等方面均比分離式路基為優。雖然需要拆遷天橋和上跨式分離式立交，但是由于其占地遠少于分離式路基，其造價相比分離式路基要少很多，故比分離式路基具有優勢。因此，重丘區高速公路改擴建以單側整體式路基加寬為宜，同時結合實際地形、地質情況，對不宜采用整體式加寬的局部路段，采用單側分離式路基加寬。

綜合以上因素，洛三靈高速公路加寬改擴建方案采用單側整體加寬或近距離的分離，對特殊路段采用局部分離式路基，終點路段采用雙側拼寬整體式路基的組合式改擴建方案，改擴建標準為雙向八車道高速公路，路基寬：單側整體式加寬或近距離的分離式加寬路基寬為19.5m(加寬部分)，單側分離式路基路基寬為20.5m，雙側加寬整體式路基寬41m。

4 洛三靈項目方案選定

4.1 項目特點

連霍高速公路洛三靈段位于秦嶺余脈的山嶺重丘區，地形起伏大，溝壑縱橫，地質復雜，是河南省最復雜的高速公路改擴建項目�，F(xiàn)有高速公路最大填高35m，最大挖深63m，高填深挖路段占路線全長的35%，且高墩橋梁較多。

現有公路過境車輛及貨車比例較高，區域內沒有可代替的交通通道，施工期保障通行壓力較大。采用單側加寬方案不僅有利于施工期保通，且有利于改善縱面線形、消除事故黑點，提高行車安全。

4.2 推薦加寬方案分段及理由論述

針對本項目的實際情況，改擴建采用“因地制宜、靈活多變，若即若離、時隱時現”的方針，以整體式單側加寬或近距離的分離和分離式單側加寬結合運用，力求達到改善線形、彌補缺陷、保障通行、降低造價的目的。

1)LK10+597～LBK56+324.306路段，即起點至義馬互通段，加寬方案為LK10+597～LK21+941.353南側整體式加寬，RK21+947.968～RK45+068.68北側整體式加寬，LK45+082.375～LK46+300南側整體式加寬，LK46+300～LK55+313.712南側分離式加寬LK55+313.712～LK56+238.574南側整體式加寬

本段為本項目起點段，位于孟津縣，連接鄭洛高速改擴建工程終點，繼續進行南側近距離整體式加寬。

2)RK56+192.712～RK83+050路段，加寬方案為北側整體式加寬。

本段采用整體式加寬的原因如下：

⑴ 本段處于黃土地帶，采用整體式路基有利于減少工程量和拆遷征地。

⑵ 本段道路南側是義馬市、澠池縣的市區范圍，建筑物密集，不利于南側分離式加寬;北側村莊密集，土地為基本農田，同樣不利于北側分離式加寬。

⑶ 采用單側整體式加寬不會對老路通行保障產生影響。

3)RK83+050～RK106+700路段，加寬方案為北側分離式路基。

4)RK106+700～RK112+152.632路段，加寬方案為北側整體式加寬。

本段采用分離式加寬的原因如下：

⑴ 改善道路的行駛特性，消除事故隱患：本段老路自K97+930至K101+100段，3.7km長大縱坡，平均縱坡3.34%;K101+900至K107+250段5.35km長大縱坡，平均縱坡2.8%。這些路段是交通事故的多發點，為降低車速，高速公路養護公司特地在下坡路段尤其是北側下坡路段設置了多道突起式橫向標線，以起到攔截高速車輛、降低下坡車速、減少事故的作用。本段再用分離式路基，以隧道形式穿越本段高速公路的最高點，同時將大大減緩縱坡，有效地繞避長大下坡路段，對行車安全起到了決定性作用。

⑵ 避免與鄭西鐵路客運專線的交叉，減少了公路、鐵路之間的干擾。

⑶ 對吉家河滑坡路段進行了繞避，從根本上避免了吉家河滑坡一旦活動后帶來的不良影響：吉家河滑坡路段目前表現出了較穩定的狀態，但是如果采用整體式或近距離分離式加寬，以路基形式通過時，施工期間不敢保證不會產生不利于路基穩定的影響。因此，采用橋梁形式，繞避滑坡路段，對改擴建工程不產生影響。

5)K112+426.381～K147+590.117路段，加寬方案為雙側整體式加寬。

本段路線平縱線形指標較高，路段內地形南高北低，主要控制因素有青龍澗河大橋、三門峽互通式立交，西賀家莊大橋(橋高48m)火燒陽溝大橋(橋高40m)、三門峽服務區、三門峽西互通式立交、鄭西客運專線陜縣特大橋等。

圖4 沿線控制點分布示意圖

此段路線采用雙側加寬，主要原因如下：

連霍老路沿青龍澗河谷及黃土臺塬布設，地形相對平坦。老路的平縱面指標相對較高，具備整體式加寬的條件。

三門峽電廠(惠能集團)緊鄰現有連霍高速K131+600～K132+150的北側，高壓線塔密集。平行老路分布兩排110kv及220kv高壓線塔。其中距離老路最近的110kv高壓線塔與老路隔離柵邊緣僅有6m，且有7個塔平行與老路;110kv高壓線塔以北20m外還有高壓線塔。

由于本路段K149+200附近弘農澗河特大橋采用24×50m連續T粱橋，不僅橋長而且墩深，最大墩深60余米，橋梁拼接有很大難度，所以雙側拼寬方案終于弘農澗河特大橋東側。

綜合考慮沿線地形、拆遷及現有大型構造物的現狀，推薦采用雙側拼寬方案。

6)RK147+592.157～RK191+632.108路段，加寬方案為北側整體式加寬或近距離分離式路基。

本路段改建工程的主要控制因素有：

黃河、弘農澗河、黃土塬、函谷關景區規劃;弘農澗河特大橋(24-50mT梁，橋高60m)、靈寶互通式立交(單喇叭);

鄭西鐵路客運專線函谷關隧道(隧道全長7851m，是世界上最長的濕陷性黃土隧道。其進口工區下穿連霍高速公路，埋深50m;橫洞工區下穿收費站及滑底村，埋深60m)。

國道G310三門峽至靈寶一級公路改建工程。

7)K191+645.918～K205+719.055路段，為雙側加寬整體式路基。

4.3 總體方案

經上述分析論證，項目采用整體式路基單側加寬(局部分離)為主的加寬方式，有條件地段采用雙層整體式加寬方案。

5 結語

高速公路改擴建項目由于其特點不同，改擴建方案也靈活多樣。設計者要充分認識改擴建工程的復雜性，對于不同的項目應科學合理地選擇改擴建方案。

參考文獻：

[1] JTG D20-2006，公路路線設計規范[S].

---
