摘 要：針對陜西境某高速公路李家溝隧道左、右線小凈距的特點，從設計與施工的角度探討了小凈距隧道的開挖方法、中間巖體關鍵部位的加固等施工方法和技術措施。

關鍵詞：小凈距隧道 中間巖體 設計 施工技術

1 工程概述

李家溝隧道位于商州市楊峪河鎮李家溝附近的山梁前緣，進口位于山梁北側，出口位于南側，隧道穿越安武河河道左岸一突出山體，為曲線型小間距雙線隧道,兩隧道平行，凈距約7m，屬小凈距隧道(依據下面表1)。該隧道上行線全長204m;下行線全長206m。整座隧道的平面位于直線與緩和曲線(圓曲線R=850m)上。隧址區屬中山地貌，地面標高在1120至1162m間，相對高差約42m，地形起伏較大。隧道軸線方向約160°，山脊走向約65°，隧道方向與山脊走向近乎正交。安武河在該處呈幾字形拐彎，突出山體呈較寬鼻梁形態，兩側斜坡較陡。根據水文地質條件分析和涌水量的調查顯示，地下水主要源于基巖裂隙水，對隧道洞室的穩定影響不大。隧道進出口段節理裂隙發育，風化較嚴重，巖體呈散體結構～碎裂結構，隧道開挖容易造成落石、掉塊或崩塌等，雨季施工時需采取防護措施。

《公路隧道設計規范》規定兩相鄰隧道最小凈距見表1。

兩相鄰隧道最小凈距 表1



圍巖級別	Ⅵ	Ⅴ	Ⅳ	Ⅲ	Ⅱ	Ⅰ
最小凈距	4.0xB	3.5xB	2.5xB	2.0xB	1.5xB	1.0xB



注：B～隧道開挖斷面的寬度

2李家溝小凈距隧道的設計原則

為了確保隧道施工安全，設計考慮在施工中嚴格遵循“少擾動、快加固、勤量測、早封閉”的原則，根據巖性盡量采用機械開挖，如要采用爆破開挖時，應采用弱爆破，盡量減少對中間巖柱的擾動，嚴格控制爆破當量;左、右洞施工的掌子面應保持一定距離，一般規定至少為50m，應在先行隧道初期支護變形穩定并施做完仰拱的條件下方可進行后行隧道的開挖。

由于李家溝隧道屬小凈距隧道，是介于普通分離式隧道和連拱隧道之間的一種隧道結構形式，保留了兩洞室之間原始的巖壁。因此，它綜合了連拱隧道和普通分離式隧道的特點于一身，具有展線、接線難度低，占地面積小，空間利用率高，避免了洞口路基高邊坡或大橋分幅等特點。所以，根據地質情況對兩洞之間的巖柱進行加固施工是設計中的關鍵技術之一。

3 李家溝隧道的施工技術

3.1 隧道洞口段的加固措施

根據施工組織安排，李家溝隧道開挖是從出口向進口方向單向掘進，先開挖下行線隧道。遵循早進洞、晚出洞的原則，盡量減少對地表原環境的破壞。進洞時，按設計方案對洞口加強段采用了20m長的大管棚施工，環向間距40 cm，外插角度1°~2°;暗洞Ⅴ級段，采用超前小導管注漿加固拱部圍巖，小導管為Φ50×5㎜熱軋無縫鋼管，單根長4.5m，環向間距30cm，排間距3m，外插角5°~7°，每循環搭接1.47m。

3.2 隧道的洞身開挖

李家溝小凈距隧道洞身在開挖過程中采用了預裂爆破和光面爆破技術，對洞身開挖方法、工序及鉆爆施工進行嚴格設計和控制。

3.2.1 洞口Ⅴ級深埋段開挖工序

洞口Ⅴ級深埋圍巖段施工遵循“弱爆破、短進尺”的原則，確保洞口的安全與穩定。施工采用上、下臺階法施工。開挖前打入超前小導管注漿加固拱部圍巖，洞身開挖每循環進尺為1m，與I20型鋼拱架間距相同，開挖后及時施作初期支護。

為了減小開挖對周邊巖體的不良影響，下行一側隧道先行進入，采用上、下臺階，保留核心土開挖方式。當開挖距離大于50米時，開始進行上行隧道側壁導坑上、下臺階掘進，及時架設鋼支撐，施作錨桿、鋼筋網、噴混凝土等初期支護，進行雙洞對拉錨桿連接、施加預應力加固中間巖柱。之后，再進行上行隧道上、下臺階開挖和支護。開挖工工序詳見下圖1。

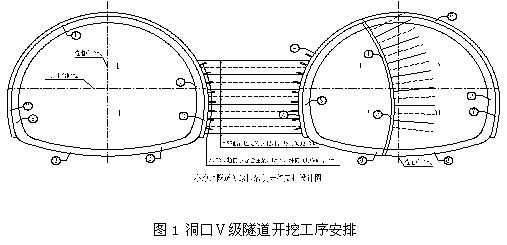

圖1 洞口Ⅴ級隧道開挖工序安排

開挖順序說明：圖中希臘字母表示開挖順序，阿拉伯字母表示襯砌支護順序;

3.2.2 Ⅳ級圍巖深埋段開挖工序

Ⅳ級段落開挖工序與支護方式基本與Ⅴ級的基本相同，只是Φ25中空注漿系統錨桿布置由@1.0x0.75m調整為 @1.0x1.0m。

3.2.3 Ⅲ級圍巖開挖工序

Ⅲ級圍巖段開挖時，考慮了兩種施工方案。第一種是圍巖比較完整、強度較好的情況時，兩洞前后拉開都采用上、下臺階開挖，無側壁導坑;第二種是圍巖破碎時，采取超前導坑開挖，導坑位置在后進隧道的中下部位，這樣既可加大初次爆破點至中間巖柱的距離，盡量減少爆破對中間巖柱的震動影響，又能增加剩余大斷面開挖的臨空面，由全斷面一次爆破的拋擲式爆破改變?yōu)楸澜馐奖�破，大大減少**用量，提高爆破效率，導坑開挖深度一般控制在4～5米。

Ⅲ級段僅在巖石破碎帶局部設置預應力對拉錨桿，對中間巖柱進行加固。施工工序詳見圖2。

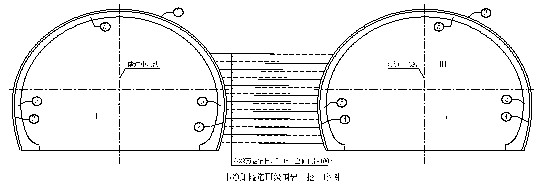

圖2 洞口Ⅲ級段隧道開挖工序安排

開挖順序說明：圖中希臘字母表示開挖順序，阿拉伯字母表示襯砌支護順序;

4 中間巖柱關鍵部位的加固

設計中對Ⅴ級深埋、Ⅳ級圍巖段全部加固中間巖柱，對Ⅲ級圍巖段在巖石破碎段局部進行加固。在先行的主洞與另一洞側壁導洞開挖支護后再對巖柱進行注漿和錨桿加固。

4.1 巖柱加固注漿

洞口刷坡時，暫時保留兩隧道中間巖柱洞口處原地表體，以支擋坡面。洞口臨時防護完成后，挖除中間巖柱坡面土體，立即沿隧道軸向?qū)χ虚g巖柱正面打入5m長Φ50×5㎜小導管，注漿加固中間巖柱體。當注漿達到強度后進行上行隧洞開挖，向前掘進5米后對中間巖柱改為水平斜向前方45°小導管注漿，小導管規格Φ50×5㎜，長度5m，排距3m。注漿初壓0.5MPa，終壓1.5Mpa，注水泥漿：1：1。

4.2 中間巖柱對拉錨桿的施工

中間巖柱錨桿加固方法有：

1)貫穿式預應力對拉錨桿：即先行洞開挖施作錨桿后，待錨桿鉆孔內水泥砂漿達到設計強度，通過扭力扳手對錨桿進行初次張拉，后行洞開挖暴露錨桿端部后，拆除預安裝的絲扣保護包裝，實行二次張拉。

2)非貫穿式預應力錨桿：只采用一次張拉工藝，洞室開挖施作錨桿后，待錨桿鉆孔內水泥砂漿達到設計強度，通過扭力扳手對錨桿張拉至設計值。

3)局部長錨桿：在中夾巖部位設置區別于隧道其它部位的加長錨桿，局部長錨桿與其他錨桿相比，布置間距和布置形式等結構設計參數都相同，只是針對中夾巖，在有效的范圍內設置的錨桿長度有所增加。

4.3中間巖柱加固施工注意事項：

本項目李家溝隧道小凈距段根據圍巖情況分別采用了4.2中1)、3)種錨桿加固方式。在預應力錨桿加固時，應注意以下施工事項：

1)對拉錨桿采用φ25螺紋鋼筋，張拉設備采用穿心式單作用千斤頂。錨桿預張拉應力為50KN，一端固定，另一端張拉。錨桿固定端和張拉端沿縱向間隔一排布置，在同一截面上間隔進行張拉，以避免產生局部壓應力集中現象。螺紋鋼筋的錨固在油泵開動、壓力表指針穩定時進行。千斤頂施加預拉力時采取邊張拉、邊擰緊錨具的方法，施加初始預加力的相應油壓值一般為設計油壓的10%，以此做為丈量鋼筋伸長量的起算點。預拉力錨桿的張拉一律采用雙控法，油壓值的誤差不得超過±2%，伸長量的誤差不得超過±5%。

2)施工中千斤頂端部及非張拉端鋼筋端部嚴禁站人，并加設防護措施。張拉后的鋼筋在未灌漿前嚴禁碰擊、踩踢。灌漿工作必須避開鋼筋端部，以防預應力鋼筋突然斷裂彈出傷人。在有油壓情況下，嚴禁拆卸油壓系統中任何零件。

5 結語

通過對李家溝隧道小凈距隧道的設計與施工技術探討，我們總結出了以下幾點：

5.1 小凈距隧道的施工難度、工期和造價介于普通雙線獨立隧道和連拱雙線隧道之間。在選線中，若地形條件受制約而地質條件良好時，小凈距隧道不失為一種好的結構形式;

5.2小凈距雙洞隧道施工的關鍵是中間巖柱的加固和穩定，由于圍巖自穩性和支護結構的受力較一般隧道復雜，必須充分利用隧道圍巖的自承、自穩能力，通過圍巖加固措施使隧道修建達到經濟、合理的目的;

5.3小凈距雙洞隧道施工的重點之一是控制爆破作業，必須確保隧道開挖過程圍巖的穩定，減小兩隧道之間由于凈距較小引起的圍巖變形、爆破震動等不利因素;

5.4 在小凈距隧道施工過程中，要加強隧道施工的監控量測工作，根據量測及時反饋信息，以利于隧道動態施工控制;
