摘 要：近年來在全國范圍內推廣的Cap封層，是碎石封層系統與稀漿封層系統相結合的一種預防性養護結構層，Cap封層結構以碎石封層作為下承層，稀漿封層作為面層，相結合而形成的結構層次，該結構層結合了碎石封層、稀漿封層兩者的優點，具有良好的抗滑性能和良好平整度的同時，阻止地表水對基層的滲透，緩解了基層病害對路面面層的影響，有效的提高了路面耐久性，延長了公路使用壽命。

關鍵詞：Cap封層 公路 應用

Abstract: In recent years, the nationwide promotion of Cap seal is crushed stone seal coat and slurry seal system combining a preventive maintenance structure layer, Cap layer structure with crushed stone seal coat as under layer, slurry seal as a surface layer, formed hierarchical structure, the structural layer combine with the crushed stone seal, slurry seal both advantages, has good skid resistance performance and good smoothness at the same time, to prevent the surface water on the grass of the permeability, alleviate the basic diseases on pavement surface layer effect, effectively improve the pavement durability, prolongs the service life of highway.

Key words: cap seal; highway; application

中圖分類號：X734 文獻標識碼：A 文章編號：

隨著國民經濟的迅速發展，對公路行車的安全性、舒適性、快速性要求越來越高，這就要求我們?cè)诠�路建設和養護過程中要不斷的嘗試和運用一些新工藝、新技術，以適應社會主義市場經濟發展的需要。

近年來在全國范圍內推廣的Cap封層，是碎石封層系統與稀漿封層系統相結合的一種預防性養護結構層，Cap封層結構以碎石封層作為下承層，稀漿封層作為面層，相結合而形成的結構層次，該結構層結合了碎石封層、稀漿封層兩者的優點，具有良好的抗滑性能和良好平整度的同時，阻止地表水對基層的滲透，緩解了基層病害對路面面層的影響，有效的提高了路面耐久性，延長了公路使用壽命。我們以Cap封層技術在天巉公路養護維修工程中的實施為例，淺析Cap封層這種新技術新工藝在高等級公路預防性養護中的運用。

2007年在省公路局的大力支持下，貫徹“預防為主，防治結合”的方針，大力推廣和應用先進的養護技術、機械裝備和科學的管理方法，對我單位管養的天巉公路K118-K143路段進行了Cap封層養護維修工程。

該公路于2001年12月建成通車運營，該公路運營7年以來，隨著國民經濟的發展、交通量日益增加，特別是大件運輸、超載運輸車輛越來越多，路面損壞不斷加劇，路面病害嚴重，主要是：路基、路面產生豎向變形而導致的路面沉陷;瀝青路面疲勞或溫縮引起的縱、橫向裂縫;表面集料剝落;平整度差、嚴重龜裂,網裂，坑槽，翻漿等。使道路使用壽命大大縮短、服務水平急劇下降，對車輛通行的安全舒適帶來很大影響。針對該公路路面病害嚴重、路況差的實際情況，確定施工方案為先進行原路面病害的挖補,再進行Cap封層施工。以保證工程施工質量。

一、碎石封層施工方案。

1、對路用材料的要求。

①改性乳化瀝青：該材料采用快裂快凝陽離子乳化瀝青，油水比不低于65%。

②集料：碎石封層的集料采用粒徑為3-5mm和5-10mm潔凈、干燥、無風化、無雜質,具有良好顆粒形狀的單粒徑碎石,其質量符合相關技術要求。同時石料到場后還要采用篩分拌和機對集料進行再次加工,以達到除塵,去除超粒徑集料。

③水：采用清潔水。

2、施工機械的選擇。

①按施工技術規范要求，碎石封層采用全電腦控制的同步碎石封層車灑布。首先灑布底層5-10mm石料，待養生成型后再進行3-5mm石料的灑布。

②壓路機采用16噸膠輪壓路機碾壓,這樣能對集料增加一個揉搓力,使集料更加密實,同時也避免石料被壓碎 (如使用鋼輪壓路機碾壓可能會使部分石料被壓碎)。

3、技術要求 。

底層瀝青灑布量為1.2-1.4kg/m2,石料撒布量為100%.，上層青灑布量為1.0-1.2kg/m2,石料撒布量為100%。

4、施工工藝。

下承層清掃-同步碎石封層施工-壓路機碾壓-人工清掃多余集料-養生并開放交通

①定期檢查改性瀝青和碎石撒布量，保證瀝青灑布量和碎石覆蓋率為100%。

②同步碎石封層車應連續、均勻行駛，盡量避免停機，避免忽快忽慢，以利于保障瀝青厚度和石料的均勻性。

③同步碎石封層車的噴油嘴高度不同，所形成的瀝青膜厚度會不同(因?yàn)楦鱾�(gè)噴嘴噴出的扇形霧狀瀝青重疊情況不同)，通過調整噴嘴高度使得瀝青膜的厚度符合要求。

④封層前要對原路面進行認真清掃，作業過程中應保證足夠數量的膠輪壓路機以便在乳化瀝青破乳之前能及時完成碾壓定位工序。封層后即可通車，但在初期要限制車速，從而防止快速行車造成石子飛濺，待2h后可完全開放交通。

二、稀漿封層施工方案

稀漿封層作為路面面層，要求要具有一定的粘結能力、防水作用和抗滑耐磨性能，就要從骨料的選擇、外加水用量的確定、乳化瀝青用量的確定上綜合考慮。

1、骨料種類及規格的選擇。

由于該封層作為路面的表面層，直接接受車輪的磨擦、行車荷載的作用，采用ES-Ⅲ型級配，石料采用玄武巖2#(5-10㎜)、4#(0-5㎜)，骨料級配及砂當量(68%)符合規范要求;篩分結果如下表所示;



篩孔（方孔篩㎜）	篩分試驗 （剩余率％）	篩分試驗 （通過率％）
9.5	0	100
4.75	25.5	74.5
2.36	28.1	46.4
1.18	12.3	34.1
0.6	10.3	23.8
0.3	6.6	17.2
0.15	5.4	11.8
0.075	3.7	8.1
<0.075	8.1	0

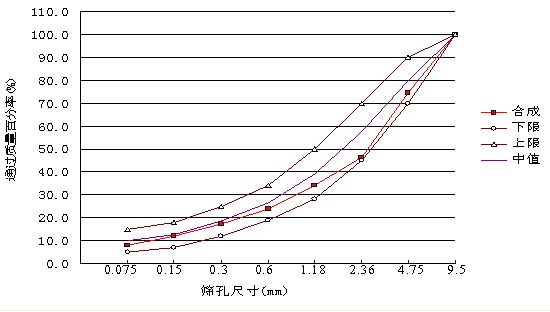

稀漿封層混合料級配曲線

2、外加水的確定。

稠度試驗用于檢驗稀漿封層混合料的用水量是否合適。用水量過少會造成攤鋪困難，過多則導致稀漿混合料離析流淌和延遲開放交通時間。采用經驗法，即用一根細棍(直徑約2㎜)，在剛鋪的封層上劃一條細痕，如細痕慢慢愈合，則表明用水量過多，如果細痕保持不變，則表明用水量合適。

由經驗法，外加水量是骨料總量的7.5%-8.0%時稠度為適中，施工時根據溫度和濕度等情況進行適當?shù)恼{(diào)整。

3、乳化瀝青用量的確定 。

根據規范推薦和經驗判斷，稀漿封層油石比為6.0%～8.0%，由于改性乳化瀝青的設計要求瀝青含量為60%--65%，根據濕輪磨耗與負荷輪試驗，確定最佳油石比。

4、天巉公路施工過程中遇到的一些問題。

①、在早期的Cap封層施工中，局部出現了橫波紋。就是需要及時調整攤鋪槽和更換拖布。

②、局部路段Cap封層出現脫落現象。這是由于原路面老化嚴重、龜網裂、坑槽、唧漿、塊狀裂縫等病害挖補不夠徹底，原路面病害反射到表面上來，使Cap封層破損脫落。所以在Cap封層前，一定要將原路面病害處治徹底。

三、Cap封層施工注意要點。

Cap封層技術在運用過程中對原路面的強度要求比較高：

1、原路面必須有充足的結構強度。原路面結構強度不足的，必須根據具體情況選擇合適的方法進行補強。

2、原路面寬度大于5mm的裂縫應首先進行灌縫。

3、原路面的擁包等隆起型病害應在先前進行處理。

4、原路面的坑槽、松散、唧泥、塊狀裂縫等病害必須進行徹底挖補，否則病害很快會反射到表面上來。

因?yàn)镃ap封層是一個薄的功能層，不是路面的結構層，在路基結構強度不夠或路面存在較嚴重的病害時都應該先進行相應的處理。在本次工程中，就存在個別地方對原路面唧泥、塊狀裂縫等病害預處理不夠徹底，Cap封層后，在原路面病害處理不徹底的地方，有封層集料脫落現象。

總體來講，本次Cap封層在天巉路上的應用是比較成功的，較好地體現了Cap封層新工藝的特點。Cap封層是一種預防性養護技術，在我國普遍存在養護資金短缺，進行預防性養護是降低養護成本的有效途徑，天巉公路Cap封層工藝的實施，證明Cap封層技術也適用于西北寒冷地區，是一種可以推廣的預防性養護技術。

選擇合適的時機進行預防性養護，做到防患于未然，降低了養護費用，延長路面大中修時間，整體路容路貌有了明顯改觀，同時路況得到了大幅度提升，行車舒適程度明顯改善，提高了路面整體服務功能。

參 考 文 獻

1. 方福森.路面工程.人民交通出版社.2000

2. 公路瀝青路面施工技術規范.JTJO32-94. 北京:人民交通出版社.2004

3.公路路面基層施工技術規范.JTJ034-2000.北京:人民交通出版社.2000

4.公路工程材料施工應用與質量檢測實用技術手冊.B03260007.遼寧電子出版社.2004

5. 劉濤、落云彬、郝瑞蘋、蔡力.公路工程質量檢驗評定標準(第一冊 土建工程)與施工規范對照手冊JTG F80/-2004.北京:人民交通出版社.2004

6.公路養護技術規范.JTJ 073-96.北京:人民交通出版社.1996

7.公路與橋梁工程病害防治及檢測修復實用技術大全.HS-15838.長春出版社.2002

8.陳傳德、梁桂濤.高速公路養護管理.北京:人民交通出版社.2004

---
