摘 要:本文在分析了預應力束伸長量計算公式中各種參數影響情況的基礎上，結合實際工作過程中各種對預應力束伸長值量的影響因素，提出了一些控制的措施，使伸長量偏差能控制在規范要求范圍內。

關鍵詞:預應力束;伸長量;偏差

1　預應力束伸長值的偏差計算

1. 1　理論預應力束伸長值的計算公式

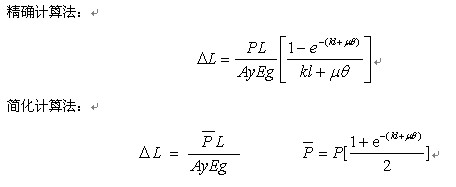

依據《公路橋涵施工技術規范》提出的方法，理論預應力束伸長值可以按下面的方法進行計算。

上式中:ΔL為理論伸長值;P為預應力筋張拉力;Ay為鋼絞線截面積;Eg為鋼絞線的彈性模量;k為孔道每米局部偏差對摩擦的影響系數;μ為預應力筋與孔道壁的摩擦系數;l為從張拉端到計算截面的孔道長度;θ為從張拉端到計算截面曲線孔道部分切線的夾角之和;P為預應力筋平均張拉力;e為常數。

從上面的計算公式可以看出，孔道長度、孔道摩擦系數、孔道偏差影響系數的取值、鋼絞線截面積、鋼絞線的彈性模量等都對鋼絞線伸長量的計算理論值產生影響。在大量的施工計算中發現，采用精確計算法和簡化計算法所得的結果相差非常小，因此在實踐中常用簡化計算法來計算預應力束理論值。

1. 2　實際預應力束伸長值的確定

在實際施工中，往往采用兩端同時張拉，對張拉應力進行控制，以伸長值進行復核。預應力筋張拉時實際伸長值ΔL0是在初應力(10%～20%σCON)到控制應力(σCON)時量測的伸長值差，再加上初應力以下推算伸長值的和，得公式如下：

式中：ΔL1為初應力至最大張拉應力間的量測伸長值;ΔL0為初應力以下的推算伸長值;C為混凝土構件彈性壓縮值，工程實際常忽略不計;σCON為張拉控制應力。由于鋼絞線沒張拉前，在孔道內是處于松弛狀態的。長管道內鋼絞線還處于上下起伏狀態，松散長度較長，初始張拉時有一部分伸長量并非鋼絞線變形伸長而產生的，考慮初應力以消除松散伸長量。對于短束鋼絞線松弛影響較小，取10%σCON預應力是滿足要求的。但對于長束，松散長度影響較的大，應取20%σCON合適。

1. 3　理論伸長量各參數的影響

(1)鋼絞線截面積和彈性模量的影響

從計算公式可以看出，鋼絞線截面積Ag能抵消，基本上沒有什么影響，但彈性模量Eg的取值會產生偏差。根據施工中的經驗，廠家生產的鋼絞線彈性模量有一個誤差范圍，最高能達到8%左右，因此彈模參數變化對伸長量計算也產生偏差。

(2)孔道長度的取值對伸長量影響

實際施工中預應力束一般都采用穿心式千斤頂進行張拉，而量測伸長量是以千斤頂油缸出缸長度來確定的，伸長量包含千斤頂內剛束的伸長量，所以計算預應力束長度時，應加上兩個千斤頂?shù)拈L度，計算長度應取兩個千斤頂工具錨之間的距離，這樣量測出的伸長量才和計算模式相符。

(3)孔道偏差系數和摩擦系數的影響

實際施工中采用的孔道成型方式各不相同，有預埋鐵皮管道，橡膠管抽芯成型、預埋波紋管。不同成型孔道，計算時應取對應的k和μ值，其中摩擦系數μ值對實測伸長量的影響較大，尤其對于長束管道，線型上下起伏，由于摩阻的影響，孔道中的應力并非錨下張拉應力。摩阻越大，應力損失也就越大，其影響直接就體現在實測伸長量的縮短上。尤其對于長度大于100 m的連續梁，系數μ取值對伸長量影響相當大，有時偏差可達到-15%左右。

2　預應力束伸長量偏差控制

預應力束伸長量的偏差控制就是要使實測伸長量與理論伸長量之間差額幅度控制在一定范圍之內，一般取±6%的范圍內。

2. 1　合理選用各計算參數

在實際施工中，對計算伸長量有影響的參數應針對不同情況合理選用。對于彈性模量，應加大檢測頻率，以測定出的彈性模量取平均值進行計算。

2. 2　預應力束長度及摩擦系數等參數的選擇

預應力束計算長度為方便計算及測定，應選取兩個千斤頂工具錨之間距離為計算長度�？椎榔�差系數k和孔道摩擦系數μ的取值主要和所選取的材料及布設管道線形質量有關，尤其是在100 m以上現澆連續梁中，有著顯著的影響。

通過管道定位布設中加密定位筋(直線1 m，曲線0.5 m)來保證管道的設計線形。對于短束、澆注混凝土?xí)r可以先套入相應直徑的塑料管，澆注混凝土過程中抽動塑料管，可防止管道進漿，又可保持好的孔型。對于整體澆注的長束，澆注混凝土前一般先將鋼絞線穿入管道內，然后采取好的定位措施來保持管道線形，澆注混凝土?xí)r抽動單根鋼絞線保持管內暢通，可有利減小張拉摩阻。對于長束還可選用摩阻系數小的材質做孔道，如塑料波紋管μ值僅為0. 12~0. 15，金屬波紋管μ值為0. 2~0. 25，所以可以選擇塑料波紋管減少摩阻，減少應力損失，使伸長值偏差更有效的趨于+6%的偏差內。如若更精確，在張拉前先進行孔道摩阻試驗，測出實際孔道偏差和摩阻，以實際參數計算理論伸長量，計算結果和實際更相符。

2. 3　張拉操作過程要避免人為誤差

張拉操作過程中千斤頂要對準，使千斤頂準確的坐在工作錨限位板上。張拉前打緊夾片并調整預應力束到初應力以使鋼束均勻同步受力，使伸長值更準確。量測伸長量的鋼尺要標定，同時量測人員要定人，量測位置要做記號，每次量測同一位置，從而使量測的值準確。操作油泵人員應是熟練工，張拉到初始應力及控制應力接近處時，小油門慢速供油，到達初應力或控制應力時穩住油門使表指針不出現上下擺動，以便于準確量出伸長量。

3　結束語

影響預應力伸長量因素很多，結合施工環境實際情況選取合適的計算參數，正確計算理論值，抓住主要因素，抓住施工中過程控制，保證參數的選擇和實際相符，并正確量測實際伸長值是控制預應力伸長量偏差的關鍵。

參考文獻：

[1]路橋施工計算手冊[M].北京:人民交通出版社，2001.

[2]公路橋涵施工技術規范[M].人民交通出版社，2000

[3]蘭旭珍.預應力鋼絞線伸長量計算方法探討[J].西部探礦工程,2006(4):244-245.

[4]江星.預應力鋼絞束伸長量的計算與分析[J].中國市政工程,2006(12):68-69.

[5]周聯英,楊斌,王薇.預應力筋理論伸長量兩種計算方法及比較[J]

[6]李國平.預應力混凝土結構設計原理[M].北京:人民交通出版社,2000.

[7]肖汝誠.橋梁結構分析及程序系統[M].北京:人民交通出版社,2002.

[8]孫廣華.曲線橋梁計算[M].北京:人民交通出版社,1995.

---
