關于搖臂鉆床電氣控制系統的PLC改造
謝斌華
摘要：采用可編程序控制器(下文簡稱PLC)對搖臂鉆床傳統的繼電器—接觸器電氣控制系統進行技術改造。通過實踐證明，采用先進的PLC提高了搖臂鉆床的電氣安全性及工作可靠性，使用效果良好。
關鍵詞:PLC 搖臂鉆床 控制 改造效益
1 Z3040搖臂鉆床對電氣控制系統的要求
Z3040搖臂鉆床的主電路如圖1所示，它采用4臺三相鼠籠型異步電動機拖動，即主軸電動機M1，搖臂升降電動機M2，液壓泵電動機M3和冷卻泵電動機M4。有5個接觸器：KM1控制主軸電動機M1，KM2、KM3控制搖臂上升與下降，KM4、KM5控制液壓泵進出油。從鉆削加工工藝出發，對各臺電動機的控制要求如下：
(1)主軸電動機M1拖動主軸的旋轉主運動和主軸的進給運動，主軸旋轉與進給要求有較大的調速范圍，鉆削加工要求主軸能實現正、反轉，這些都由液壓和機械系統完成，主軸電動機M1為單向固定的轉速旋轉。
(2)搖臂升降由升降電動機M2拖動，故升降電動機M2要求正、反轉。
(3)液壓泵電動機M3用來拖動液壓泵送出不同流向的壓力油，推動活塞，帶動菱形塊動作，實現主軸箱、內外立柱和搖臂的夾緊與松開，故液壓泵電動機M3要求有正、反轉。
(4)鉆削加工時由冷卻泵電動機M4拖動冷卻泵，由冷卻液對鉆頭進行冷卻，冷卻泵電動機為單向旋轉。
(5)4臺電動機容量較小，全部采用全壓直接起動。要求有必要的聯鎖和保護環節。




圖1 Z3040搖臂鉆床主電路圖
2 PLC型號的選擇
可編程邏輯控制器(ProgrammingLogicController，PLC)是一種以CPU為核心的工業控制專用計算機，PLC系統的組成與微機系統基本相同，都是由硬件系統和軟件系統兩大部分組成。根據Z3040搖臂鉆床的控制要求，該鉆床的輸入信號11個點，輸出信號9個點，因此，選用I／O點數為40點的FX2N-4OMR型PLC[3]。
3 PLC程序設計
3.1信號地址分配
根據Z3040搖臂鉆床的控制要求，該機床有11個輸入信號和9個輸出信號。各信號對應的輸入輸出點如表1所示。

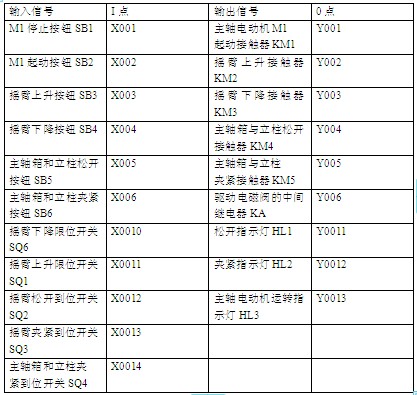

表1 I／O分配表




PLC與現場器件實際連接。
①SQ1和SQ6是限位開關，需要使用常閉點。熱繼電器串接在其保護的電機所對應的接觸器硬件回路中，SQ5也是起保護作用。
②輸出回路中，有兩種電源，即控制接觸器和電磁閥的交流1lOV和控制指示燈的交流6．3V電源。
③電磁閥的工作電流大于PLC的負載電流(一般是2A)，可以外加一個繼電器KA，用YO06的輸出點先驅動繼電器，再用KA的觸點控制電磁閥(如圖2所示)。

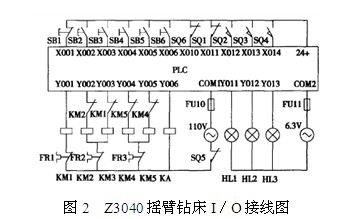

圖2 Z3040搖臂鉆床I／O接線圖
3.2動作程序與功能
根據Z3040搖臂鉆床的動作要求，設計的梯形圖如圖3所示。


(1)主軸電動機控制
起動用X002(SB2)，停止用X001(SB1)。起動X002時，Y001(KM1)和Y013(HL3)接通，KM1控制主軸電動機全壓起動旋轉、指示燈HL3亮。按下SB1、X001斷開，Y001、Y003斷開，主軸電動機停轉，燈滅。
(2)搖臂上升下降與搖臂放松和夾緊控制
M000是搖臂升降繼電器，搖臂到達極限或松開搖臂按鈕時斷開；M002電動機斷開電源到完全停止需要時間小于2s。
(3)主軸箱與立柱、夾緊、松開及其指示燈
主軸箱與立柱在平時是夾緊的，SQ4被壓，X004通，夾緊指示燈Y012(HL2)通(亮)；松開到位時，SQ4釋放，Y01l(HL1)通(亮)；兩者是互鎖的。
4 結束語
采用PLC對Z3040搖臂鉆床進行改造，克服了原機床存在繼電器控制系統的弊病，提高了鉆床的可靠性和控制精度，給系統維護和靈活改變控制程序帶來很大好處。系統的成功應用表明了PLC在傳統行業技術改造中是大有作為的。
[參考文獻]
[1]袁維義．電機及電氣控制[M]．北京：化學工業出版社，2006．
[2]廖常初．可編程序控制器應用技術[M]．重慶：重慶大學出版社。2003．
[3]三菱公司．FX可編程序控制器通信手冊[Z]．2001．
[4]袁云龍．PLC控制在組合機床動力滑臺實驗臺上的應用[J]．機電一體化，2005(5)：42—44．
