【摘 要】本文介紹了湛江電力有限公司300MW機組凝汽器水位測量不準的主要原因，并根據機組凝汽器實際情況，對凝汽器水位通用測量方法進行了改造，使改造后的凝汽器水位能正常投入運行，保證了機組安全穩定運行。
【關鍵詞】凝汽器 差壓式水位變送器 雷達液位計 安裝
一、存在問題及分析
湛江電力有限公司四臺300MW機組凝汽器水位測量采用傳統的差壓測量方法，它是利用水位—差壓轉換原理，將凝汽器內水與正壓管水位差通過差壓變送器轉換為4～20mA標準信號傳給DCS系統，由DCS系統通過邏輯計算再標定水位，以實現凝汽器水位的測量，原理如圖1：



圖1 凝汽器水位測量原理圖（改造前）
按照?qǐng)D1測量凝汽器水位的安裝方法，主要存在以下問題：
1、凝汽器水位測量取樣管路系統為負壓系統，若取樣管路系統稍有泄漏，凝汽器水位將無法測量，而取樣管路系統閥門和儀表的接口多，增加了泄漏的可能性，查找漏點相對較難。
2、凝汽器水位排污系統看起來非常合理，但多次排污后，排污門稍有內漏都會影響到水位測量。
3、凝汽器水位變送器排污后，正壓管再累積滿水形成恒定正壓水柱比較困難。
根據以上分析，造成凝汽器水位測量不準的原因主要是測量系統受真空環境影響所致，只要使用不受真空影響的測量方法，適用水介質，就能準確測量凝汽器水位。可供選擇的設備有超聲波液位計、雷達液位計、電接點式液位計等。
二、改造設備選型
電接點式液位計有價格便宜，安裝簡單等優點，但電極容易損壞，重新安裝比較困難，容易泄漏，雖然不會影響到水位測量，但會損害凝汽器真空，有害機組運行安全。
超聲波液位計的優點比較輕便，在干凈環境下測量比較準確，但在密封容器內測量，探頭鏡片容易受水霧污染，影響測量。
雷達液位計安裝簡單，維護方便快捷，具有先進電子技術，只要安裝準確，測量幾乎不受外界影響，缺點就是價格相對較昂貴。
根據查閱的各種液位說明資料和使用情況比較得出：選用雷達液位計相對合適。
三、改造實施
我廠分別于2004年、2006年對＃1～＃4機組的凝汽器水位測量進行了改造，效果明顯，幾乎零維護，不用在考慮真空影響測量的問題，凝汽器水位自動調節也順利投入，廠家現場技術服務也比較全面。其安裝方法如圖2：

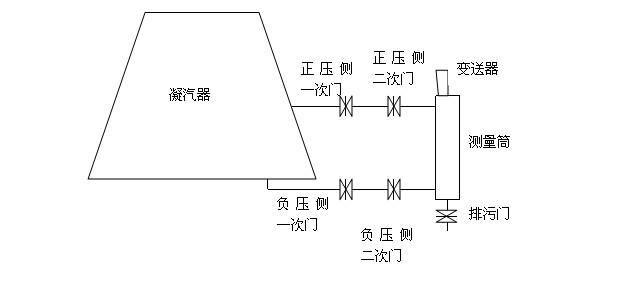

圖2 凝汽器水位測量原理圖（改造后）
測量筒和引壓管、閥門都可以才焊接方式連接，這樣可保證接口沒有泄漏點。按連通管原理，測量筒水位高度永遠等于凝汽器水位高度，雷達液位計只要測出測量筒水位就可知道凝汽器水位，而雷達液位計是通過雷達探針導波測量水位的，完全不受測量筒內真空影響。
因此選用雷達液位計測量水位后，主要解決了以下問題：
1、無論有無泄漏影響真空，雷達液位計都能準確測量凝汽器水位。
2、考慮到凝汽器漏真空會影響到機組的熱效率和安全，測量筒完全可以焊接連接。
3、凝汽器補水調節能自動控制，減少運行人員的操作。
但使用雷達液位計需注意如下問題：
1、雷達液位計受測量介質溫度限制，測量介質溫度不能太高。
2、選用雷達液位計，要根據現場儀表安裝情況和要求進行選型，導波桿不能隨意彎曲安裝。
三、結論
經過改造后測量的凝汽器水位，其指示偏差在10毫米之內，幾乎和就地磁翻板水位一致，同時大量減少運行監視操作人力，為機組安全經濟運行打下了基礎。
