水泥攪拌樁強度質量檢測探討
摘要：水泥攪拌樁作為軟基處理的一種方法，得到愈來愈廣的應用，由于其樁體強度介于剛性樁和散體材料樁之間，其施工質量的檢測方法也有別于其他樁型。本文分析了水泥攪拌樁的強度質量檢測。
關鍵詞：水泥攪拌樁；強度質量；檢驗方法
1 引言
近年來，隨著珠江三角洲城市建設的迅速發展，水泥攪拌樁作為復合地基被大量地應用于軟土地基加固和建筑基坑工程中的止水帷幕連續墻。由于水泥攪拌樁屬于隱蔽工程項目，工程質量不直觀，影響質量的因素較多，容易出現質量問題，因此必須對水泥攪拌樁進行全面質量檢驗，以確保其施工質量。
2 水泥攪拌樁的原理及特點
2.1　水泥攪拌樁的原理
水泥攪拌樁是利用水泥作為固化劑，通過特制的深層攪拌機械，將軟土和固化劑強制攪拌，利用固化劑和軟土間所產生的一系列物理、化學反應，使軟土硬結成具有整體性、水穩定性和一定強度的優質地基。軟土和水泥采用機械攪拌加固的基本原理主要有以下三個方面:
1) 水泥的水解和水化反應
水泥是由不同的氧化物組成的不同水泥礦物，這些礦物與水產生水解反應，生成氫氧化鈣、含水硅酸鈣、含水鋁酸鈣及含水鐵酸鈣等化合物。這些化合物迅速融于水中，使水泥顆粒表面重新暴露出來，再和水發生反應，周圍的水溶液逐漸達到飽和，水分子雖繼續深入，也只能以分散狀態的膠體析出，懸浮于溶液中形成膠體，使土體的強度得到提高，軟土的含水量較高，為水泥的水解和水化反應提供了很好的條件。
2）水泥的離子交換和團�；�作用
水泥水化后溶液中析出大量的鈣離子，與軟土表面的鈉離子和鉀離子進行當量交換吸附，從較小的顆粒形成較大的顆粒，從而提高土體強度。此外水泥水化生成的凝膠粒子產生很大的表面能，具有強烈的吸附性，使得較大的土團粒進一步結合起來，形成水泥土團粒結構，并封閉各土團間空隙，形成堅固的聯結。
3）水泥土的硬凝反應
離子交換后，多余的鈣離子在堿性的環境中，與粘土礦物的反應，硬化形成水泥骨架，大大提高了水泥土提高強度
4) 碳酸化作用
水泥水化物中游離的氫氧化鈣能吸收水中和空氣中的二氧化碳，發生碳酸化反應，生成不溶于水的碳酸鈣，使水泥土的強度增大。
從水泥加固土的機理分析可見：水泥和土之間的強制攪拌越充分，土塊被粉碎的越小，水泥分布到土中越充分，水泥土結構強度的離散性越小，總體強度也越高。
2.2 水泥攪拌樁的特點和適用條件
水泥攪拌樁的特點：在地基加固過程中無振動、無噪音，對環境無污染，對土無側向擠壓，對鄰近建筑物無影響，能有效提高地基的強度，施工周期短，造價低，效益顯著。水泥攪拌樁適用于加固較厚的淤泥、淤泥質土、粉土和含水量較高且地基承載力不大于120 kPa 的粘性土地基。隨著機械性能的提高和施工工藝的改進，水泥攪拌樁對提高松散砂層的強度和抗?jié)B性成效顯著，目前根據施工工藝一般可分為攪拌樁、噴粉樁。
由于水泥攪拌樁加固法具有無環境污染、噪聲小、和費用低廉等優點，故被廣泛應用于工業與民用建筑、市政、道路、港口以及地下?lián)跬翗?gòu)筑等軟土加固工程中。
3 質量檢測現狀
由于水泥攪拌樁一般施工量大面廣，且是隱蔽工程，現有施工機具無法自動地、準確地控制水泥攪拌樁的施工質量。因此，如何對水泥攪拌樁施工質量進行檢測，實施對水泥攪拌樁施工過程中質量的有效控制，是目前軟基處理工程急需解決的課題，而且到目前為止國家還沒有出臺相應的統一技術規范。對水泥攪拌樁質量控制目前可參照的行業規范有： 2004年9月交通部發布的《公路工程質量檢驗評定標準》(JTGF 80/1—2004)和2002年9月建設部發布的國家行業標準《建筑地基處理技術規范》(JGJ 79—2002)。
3.1 交通部發布的規范

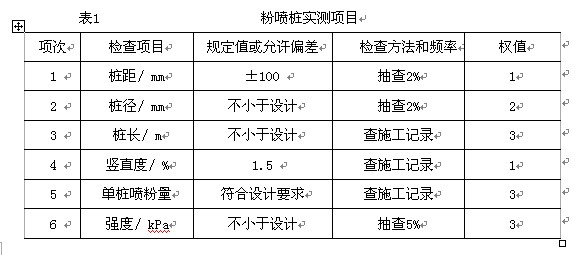

交通部于2004年9月發布的《公路工程質量檢驗評定標準》(JTGF 80/1—2004) 中對粉噴樁質量有如下要求：水泥應符合設計要求；根據成樁試驗確定的技術參數進行施工；嚴格控制噴粉時間、停粉時間和水泥噴入量，不得中斷噴粉，確保粉噴樁長度；樁身上部范圍內必須進行二次攪拌，確保樁身質量；發現噴粉量不足時，應整樁復打；噴粉中斷時，復打重疊孔段應大于1m。




《公路工程質量檢驗評定標準》(JTGF 80/1—2004) 中較詳細地規定了對粉噴樁的質量要求和實際檢測項目，給出了質量評定標準，但對粉噴樁單樁噴粉量、豎直度和樁長的檢測只規定了檢查施工記錄，而沒有規定采用抽芯進行檢測，沒規定強度的檢測方法，沒有要求進行單樁承載力等靜載試驗。對如何評價水泥攪拌樁的工程質量，沒有明確的規定。
3.2 建設部發布的規范
建設部于2002年9月發布了國家行業標準《建筑地基處理技術規范》(JGJ 79—2002) ，對水泥攪拌樁的質量檢驗與工程驗收規定如下：
1) 水泥土攪拌樁的質量控制應貫穿在施工的全過程，并應堅持全程的施工監理。
2) 水泥土攪拌樁的施工質量檢驗可采用以下方法:
　　a) 成樁7d后，采用淺部開挖樁頭，目測檢查攪拌的均勻性，量測成樁直徑，檢查量為總樁數的5%。
　　b) 成樁后3d內，可用輕型動力觸探(N10)檢查每米樁身的均勻性。檢驗數量為施工總樁數的1% ，且不少于3根。
　　c) 豎向承載水泥土攪拌樁地基竣工驗收時，承載力檢驗應采用復合地基載荷試驗和單樁載荷試驗。
　　d) 載荷試驗必須在樁身強度滿足試驗荷載條件時，并宜在成樁28d后進行，檢驗數量為樁總數的0.5%～l.0%，且每項單體工程不應少于3點。
經觸探和載荷試驗檢驗后對樁身質量有懷疑時，應在成樁28 d后，用雙管單動取樣器鉆取芯樣作抗壓強度檢驗，檢驗數量為施工總樁數的0.5% ，且不少于3根。
4 檢測方法探討
根據《建筑地基處理技術規范》規定，目前對水泥攪拌樁的樁身強度質量檢驗，一般采用載荷試驗、輕便觸探、鉆芯取樣、樁身強度試驗等檢測方法，下面分別進行探討。
4.1 載荷試驗法
4.1.1 檢測方法及要求
在成樁28d后，采用壓重平臺反力裝置，進行慢速維持荷載試驗。單樁承載力和復合地基承載力的最終加載均應達到2倍的設計值。沉降穩定的標準為當加載值未超過設計值時， 按變形小于0.1mm/h控制，當加載值超過設計值時，按變形小于0.2mm/h控制。當出現下列現象之一時，可以終止試驗：①沉降急劇增大，土被擠出或壓板周圍出現明顯裂縫；②累計沉降量大于壓板寬度或直徑的1/10。
4.1.2 載荷試驗的應用及局限性
該試驗對檢測承受垂直荷載的水泥攪拌樁復合地基承載力是較可靠的質量檢驗方法，能根據樁承載力的大小定性地確定樁體質量，但是存在載荷板尺寸效應的缺點，致使檢測數據偏不安全，應采用大載荷板下的多樁復合地基進行試驗， 盡可能減少尺寸效應的不利影響。同時該檢測方法費用高，檢測時間長，過多的檢測會影響工程投資及工期。
4.2 輕型動力觸探法
4.2.1 檢測方法及要求
在成樁7d以內可采用輕型動力觸探檢測水泥攪拌樁的強度以及觀察攪拌的均勻程度。輕型動探儀的指標為錘重10kg、貫人桿直徑2.5cm、落距50cm。檢測時可用風鉆在1/4直徑處先打一個孔， 然后用輕型動探法檢測。檢測標準為齡期1d的擊數N10大于15擊時或齡期7d的擊數N10為原天然地基擊數N10的一倍以上，則樁身強度已達到設計要求。當每貫人10cm，N10大于30擊時應停止， 避免引起樁頭開裂或損壞。
4.2.2 輕型動力觸探法應用及局限性
輕型動力觸探法簡單易行，可作為施工中的一種自檢手段，以檢驗施工工藝和施工參數的正確性。但該法探測深度最大不超過4m，只能對樁體上部進行檢測，而且該檢測方法也僅僅代表樁身小探頭位置的強度，對樁體質量無法測定，而且對易于出問題的樁體下部無法檢測，故該方法檢測結果毫無代表性。
4.3 鉆芯取樣法
4.3.1 檢測方法及要求
在成樁28d后，采用鉆探設備，沿樁1/4軸線垂直鉆進，鉆頭直徑108mm，采用雙管單動沖水循環回轉鉆進法，每一回次控制在1m~1.5m，鉆芯取樣法要求提供檢測報告并保存全部巖芯。
4.3.2 鉆芯取樣法應用及局限性
由于鉆芯取樣法可通過室內抗壓試驗等直接反映攪拌樁的樁身強度，因此不少工程建設單位把鉆芯取樣法作為水泥攪拌樁施工質量的主要檢測手段和重要依據。但是，水泥攪拌樁是一種非均質樁，在鉆探取芯過程中水泥土很容易破碎，取出的試件做強度試驗很難保證其真實性。同時取芯操作時會對樁體產生擾動破壞，致使樁體強度和承載力有所下降，影響軟基加固處理的整體效果。為了確保取芯的完整性及強度試驗的真實性，應有良好的取芯設備及工藝技術。同時為了不影響軟基加固處理的整體效果，鉆芯取樣的檢測量應適當。
工程實踐表明，鉆探取芯法可以從一個側面反映出樁的質量，特別是對檢測樁長、樁芯的連續性、攪拌的均勻性及水泥摻量等有較好的效果，但是必須和其他檢測方法結合起來，才能全面檢測樁的質量，否則有可能得出錯誤的結論。
4.4 芯樣強度試驗方法
水泥攪拌樁是一種介于剛性樁與柔性樁之間的樁體，其強度受到多種因素的影響，如水泥用量、土的含水量、土質類型、攪拌均勻程度和齡期等。在相同的施工工藝條件下，土質類型對樁體強度影響尤為明顯，在珠江三角洲地區，由于軟土地層較為發育，多由淤泥、淤泥質土、粉土、砂及飽和的軟粘性土交替不均勻互層分布，土質結構復雜，對水泥攪拌樁室內強度檢測方法的選擇非常必要。
在《公路工程質量檢驗評定標準》(JTGF 80/1—2004)和《建筑地基處理技術規范》(JGJ 79 —2002)中 ，均未對芯樣強度試驗方法做出明確規定，現實運用中多數工程建設項目是采用每2m取一組試件進行室內單軸抗壓強度試驗。這其中存在四個問題：其一，這一組試件能否代表整個斷面的平均強度；其二，在選取試件時，往往是選用質量較好、較完整的部分作為試件，有可能造成誤導；其三，樁身的不均勻性，引起檢測的強度數據較離散。其四，從實際抽芯情況看，部分樣品強度低，無法適用單軸抗壓強度法試驗。
珠江三角洲軟土地層的復雜性導致同一根水泥攪拌樁在不同層位強度差別巨大，因此本人認為芯樣強度試驗應根據試樣強度選擇合適的試驗方法。
4.4.1 單軸抗壓強度試驗
對于土質類型為粉土、砂層等攪拌而成的水泥攪拌樁芯樣，因成型較好，類似水泥砂漿體，結構強度較高，因此可參照DBJ 15-60-2008《建筑地基基礎檢測規范》執行，每孔截取不少于6個試樣進行天然濕度單軸抗壓強度試驗，取其平均值作為強度代表值。
4.4.2 無側限抗壓強度試驗
對于土質類型為淤泥、淤泥質土等高含水量軟弱土攪拌而成的水泥攪拌樁芯樣，固化強度低，可參照J(rèn)TG E40-2007《公路土工試驗規程》執行，每孔截取不少于6個試樣進行無側限抗壓強度試驗，取其平均值作為強度代表值。
5 結語
雖然水泥攪拌樁已經被廣泛運用，但是對其如何進行全面質量檢測，目前尚未有統一的國家標準規范，特別是在芯樣強度檢測方面，到目前還沒有相關檢測標準出臺。在實施中其檢測方法及檢測數量主要是由地方質量監督部門、設計、業主等有關單位商定，具有隨意性。本人根據實際工作所積累的經驗，提出自己的一些看法，希望能引起國家建設主管部門的重視，早日建立有關水泥攪拌樁質量評定的國家標準技術規范，以解決施工中可能出現的技術問題。
