可精確調整中心高角鐵的應用
呂創新
摘要：本文針對醫用器械¬¬¬¬¬¬—碎石機蝸桿軸承座在車床上加工時，底面到軸承孔軸線的中心高精度高，裝夾校正費時，加工精度難保證等困難問題，自行設計制造一個可精確調整中心高尺寸的角鐵夾具，它定位精確，裝夾牢固，拆裝方便，減少了加工過程中裝夾校正時間。保證了軸承座此工件的位置精度和尺寸精度。
關鍵詞：軸承座 角鐵 定位 裝夾
前 言

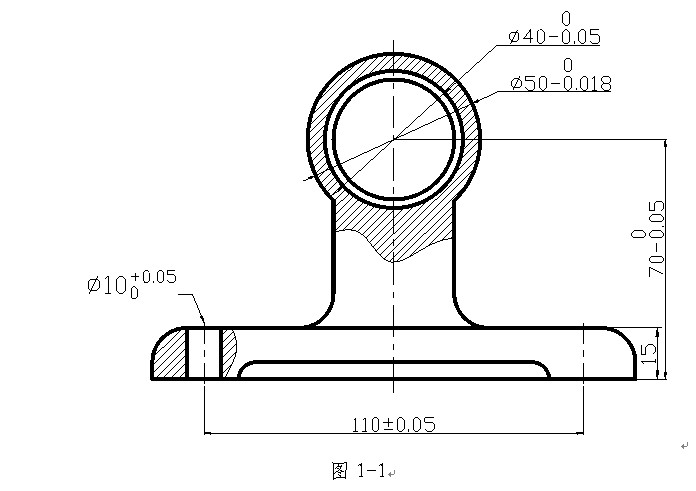

塑機廠生產的產品除擠塑機外，還要對外來機械設備的零配件進行加工，其中醫療機械—碎石機的一個零件，蝸桿軸承座，是由車床來完成軸承孔的加工的，如圖1-1，




圖1-1

這個軸承座是用來支承蝸桿軸兩端的軸承位置。而蝸桿與蝸輪的旋合傳動，帶動了碎石機上的一對激光頭擺動，正確對準人體內結石位置進行激光碎石。在裝配調試過程中，激光這激光頭不能對準某一試驗點進行激光切割，經反復調節試驗，終于發現造成這種結果的原因是：
1、兩軸承座等高中心距離精度差；
2、單一軸承座軸承孔的中心線與底面平行度精度達不到要求。
這樣導致了蝸桿與蝸輪傳動中的中心距偏差，兩軸心線垂直度也超過公差，最終原因是加工軸承座的裝夾不合理。不能簡單地靠劃線后在四爪卡盤上進行安裝車削，而使軸承座的尺寸精度和位置精度達不到要求。
在裝配調試碎石機的同時，原軸承座的加工已經差不多完成，因裝夾不合理的緣故，加工好的這批軸承座已成為廢品，僅在裝夾這一環節只用1分鐘時間就能完成，保證了產品質量達到要求，而且又按時完成生產任務，生產效率大大提高。

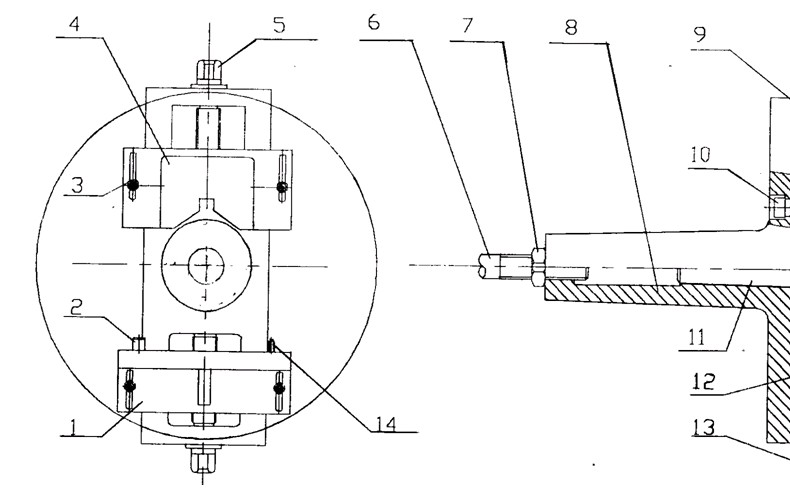

圖1-2可精確調整中心高的角鐵夾具
1、角鐵 2、圓柱定位銷 3、鎖緊螺釘 4、卡爪 5、夾緊絲桿 6、拉桿 7、鎖緊螺母 8、錐套法蘭 9、夾具體
10、固定螺釘11、專用心軸 12、絲母 13、微調絲桿 14、削邊定位銷

一、可正確調整中心高的角鐵的基本技術要求
1、夾具裝在車床主軸上，裝拆方便，定位準。夾具的錐套法蘭是夾肯與車床主軸的聯接部分，錐套法蘭的外錐面與車床主軸的錐孔配合，使錐套法蘭的中心線與車床主軸的中心線重合，同時，錐面配合可傳遞很大的扭矩，在一定的切削力作用下，夾具與主軸不會產生圓周滑動。滿足了夾具在機床上有正確位置的要求。
2、工件在夾具上裝夾，定位準，裝拆方便。軸承座裝在角鐵平面上，角鐵平面與錐套法蘭的軸心平行，夾緊裝置卡爪沿著夾具在徑向移動，且夾緊力的方向垂直于定位面——角鐵平面，使得工件在夾具中有了正確的定位。
3、可精確調整中心高的角鐵，適用于不同中心高的軸承座及其它帶有底座的偏心工件加工，只要調整角鐵平面與車床主軸軸線間的距離滿足中心高尺寸精度要求，更換定銷，即可進行加工，故生產過程中，適用范圍廣，有很好的經濟效益。
根據上述的基本技術要求，制造一個可精確度調整中心高的角鐵夾具，已基本上可以滿足加工軸承座的工藝及精度要求。
二、可精確調整中心高的角鐵夾具的制作
1、夾具材料的選擇
1）錐套法蘭承受一定的扭距，夾具體在精確調整中心高時，起導向定位作用，要求耐磨性要好，所以選用球墨鑄鐵這種材料，其抗拉強度、塑性、韌性與相應組織鑄鋼差不多，而且切削性能好，且具有很好的減振性。
2）定位銷直D=10mm，材料選用碳素工鋼T8經熱處理至55～60HRC。
3）卡爪與角鐵材料選用球墨鑄鐵，調整角鐵及夾緊卡爪的絲桿材料用45鋼，絲母用可鍛鑄KT30～6緊固螺釘用45鋼。
2、夾緊卡爪絲桿直徑的確定
1）加工鑄鐵時主切削力的近似計算
Fz≈1000ap.f
≈1000Х15Х0.20
≈3000(N)
Fz—主切削力，N；
ap切削深度，mm；
f—進給量，mm/r
因?yàn)檩S承座的軸承孔徑為Ф40mm，加工工步：（1）先用Ф30的鉆頭鉆孔，（2）車到圖紙要求的尺寸；則取切削深度為最大值15mm；進給量選用f=0.20mm/r。
2）為了使在切削力Fz的作用下，工件可靠地固定在夾具中，夾緊絲桿須受拉力Q

查手冊知M22螺紋的小徑d1=19.29mm ，符合強度要求，所以取M22螺栓合用。
微調絲桿起微調作用后，用螺釘緊固在法蘭上，相比夾緊用絲桿受力較小，所以它的直徑取M18。
3、夾具的制作工藝

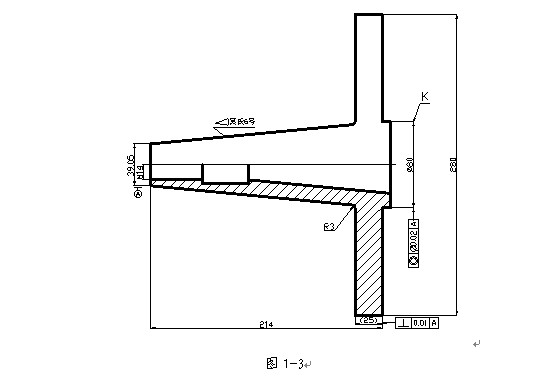

如圖1-3，錐套法蘭經用砂型鑄造方法鑄造出毛坯，然后在C6140普車上先粗加工，再進行精加工，先精加工莫氏6號外錐后，再車好法蘭平面和定位圓K保證了錐套法蘭的軸心線與車床主軸的軸心重合，達到同軸度要求，首先保證了夾具在機床上的正確位置。

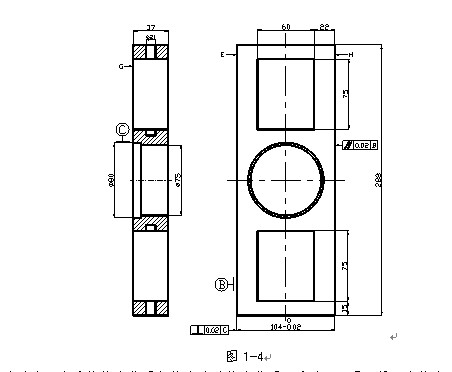

夾具體是一個長方體形的球墨鑄鐵，如圖1-4，它的加工過程，先在創床上粗創六個平面，后在磨床上精磨出E與H兩個平面，使這兩個平面的平行度達到精度要求，再將夾具裝夾在車床上加工出定位面G以及定位圓，使G面與定位圓軸心線的垂直達到精度要求，夾具體裝


在錐套法蘭上，夾具體的定位圓與錐套法蘭的定位圓K配合，G面又緊壓在錐套法蘭面上，然后用八顆螺釘緊固。

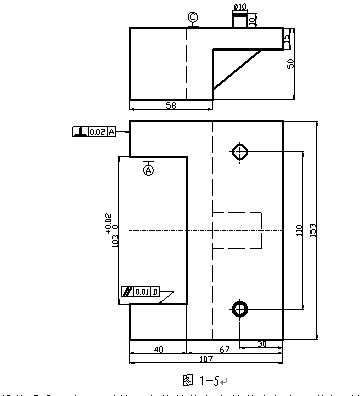

角鐵如圖1-5，角鐵平面做為裝夾工件的定位面，另外一個M面與錐套法蘭面接觸，角鐵的矩形槽與夾具體配合，在角鐵的定位面上，裝有一個圓柱定位銷和一個削邊定位銷，組成一個兩孔一面的組合定位，平面限制三個自由度，圓柱定位銷限制兩個自由度，削邊銷限制一個自由度，符合六點定位規則，使工件在夾具中的位置完全確定。


夾緊裝置是一個V形鐵，它的結構與角鐵基本相似，其矩形槽與夾具體配合，通過固定螺釘裝配在錐套法蘭上，V形鐵后面固定一絲母，絲母與夾緊絲桿配合，當工件定位后，旋轉絲桿后絲母就帶動V形鐵移動壓緊工件，而且壓緊力垂直于角鐵平面。
通過上述的制作工藝過程，工件在夾具中有了正確的定位，而且夾具在車床上也有了正確的位置，使工件的加工精度得到保證。
三、利用可精確調整中心高的角鐵裝夾軸承座的操作方法
1、夾具的調整
通過錐套法蘭的外錐莫氏6號與車床主軸內孔的莫氏6號配合，把可精確調整中心高的角鐵平具裝在車床上，利用拉桿固定好夾具。在夾具的錐套法蘭的錐孔中裝入一根預先制好的專用心軸，再用量塊測量心軸和角鐵平面的之間距離，測量值h可按下式計算：
h=H－D/2
式中
h=量塊尺寸
H¬—工件孔的中心高
D—專用心軸直徑的實際尺寸
這時將角鐵的固定螺釘鎖緊，則角鐵平面做為裝夾工件的定位面已調試完畢，后將專用心軸取出。
2、軸承座的裝夾
軸承座的加工軸承孔位前，已將底面和固定用的孔加工好了。底面作為加工軸承孔的定位面裝在角鐵的平面上，利用卡爪的V型鐵壓在軸承座上面，使其固定在夾具上，不需任何校正，就可進行切削加工。

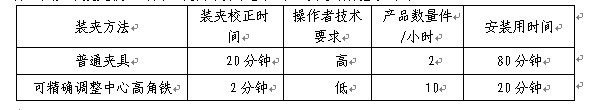

設計制造出的可精確調整中心高的角鐵夾具，不僅保證了加工精度，而且改善了操作條件，減少了裝夾校正時間，提高了勞動生產率，其經濟效益見下表：

可精確調整中心高的角鐵夾具，不僅僅適用加工軸承座，由于角鐵平面相對于車床主軸軸線的距離可以精確微調來實現，所以還可適用于不同中心高的軸承座，或者是帶有底座，需要加工底座上的回轉面等異形零件。
結論：
通過對可精確調整中心高的角鐵夾具的設計制造及應用，不僅保證了軸承座加工精度，而且能把以前錯誤生產損失的時間搶了回來，沒有耽誤碎石機裝配時間，同時也為湛江高技爭了光，迎得產品單位的好評。

參考文獻及資料
1、《機床夾具設計手冊》王光計、王春福主編；上海科學技術出版社；
2、《機床夾具設計》薛原順主編；機械工業出版社；
3、《車工工藝》勞動部培訓組織編寫；中國勞動出版社1990年
4、《現代夾具設計手冊》機械工業出版社; 2010年
5、《機械設計手冊》機械設計手冊編委會機械工業出版社;2004年
