淺析三相異步電動機通風結構與溫升分布
左芝明 吳 明 王 軍
摘要：在異步電動機設計過程中,風路的設計是一項非常重要的工作,不同通風結構將導致電機內部各點溫度呈現不同的分布態勢，設計風路一定要與電路、磁路相適應，另外，為了把電動機損耗轉化的熱量有效地傳遞出去，冷卻空氣應盡量接觸電動機發熱部件（繞組、鐵心、結構件等），冷卻空氣經過的路徑中應保證發熱體有足夠的散熱面積，這樣才能得到更好的冷卻效果。
關鍵字：大中型電動機 ；通風；風路；溫升
　異步電動機常用的冷卻風路有三種結構；即軸向通風、徑向通風、軸-徑向混合通風。不同的通風方式，繞組各點溫度分布情況均不相同，選擇電機的冷卻風路結構時，應綜合考慮電機容量、極數、轉速、鐵心長度及定、轉子鐵心內、外徑尺寸等參數，同時應考慮到加工成本等因素。下面著重介紹一下不同的風路結構下定子繞組中各點溫度分布情況及不同風路結構的適用范圍。
一、軸向通風
軸向通風一般采用抽風結構。電機一端安裝離心風扇，定、轉子鐵心不設徑向風道，冷卻氣流從非風扇端進入后沿軸向流動。
（一）、定子鐵芯外表面風路
該風路的進、出風口一般由定子壓圈或環筋板開孔形成。由于鐵芯外表面至機座壁一般有較大的間隙，為了增加冷卻空氣的流速進而改善冷卻效果，一般在鐵芯外表面增加導流板以形成合適的通風面積。
（二）、電機定、轉子之間氣隙風路
由于氣隙兩邊定、轉子鐵心表面距定、轉子繞組距離最近，且電機的定、轉子表面雜散損耗就產生于氣隙兩邊的鐵芯表面，若能增加氣隙部分的空氣流量，將產生很好的冷卻效果。實驗表明，采用定子槽口通風時，使氣隙部分的風量分配大大增加，盡管通過氣隙的風量仍占總風量的較小部分，但通過氣隙消散的電機損耗可占電機發熱損耗的30%以上。
（三）、轉子軸向通風孔
通過轉子鐵心軸向通風孔的冷風主要帶走轉子繞組的銅耗及轉子鐵心中的其它損耗產生的熱量，在風量能夠保證的情況下，通風孔的面積并不是主要的，盡量增加通風孔的總周長，也即增加轉子鐵心的總散熱面積，將會使冷卻效果更好。
二、徑向通風
冷卻空氣由兩側對稱進入。冷卻空氣的主要部分經定子線圈端部→轉子軛部風路→轉子徑向風道→氣隙→定子徑向風道，最后經定子鐵芯中部排出。
這種通風結構廣泛應用于大中型高壓電機，如我公司的Y、YKK、YKS、 YTM系列，中心高為H450、H500、H560、H630等以上的4、6、8、10、12極電機。
由于定子繞組端部散熱面積較大，所以靠近端部處溫升較低，由于出槽口處鐵心表面的散熱效果好，故繞組在該點溫度最低。
這種通風方式的通風損耗小，散熱面積大，沿電動機軸向的溫升分布比較均勻。鐵芯部分的繞組溫升基本相同,總體來說繞組各部分溫升差異很小。但其缺點是需要設置徑向通風道，因而使得電動機軸向尺寸略為增大，也增加了加工成本。
三、軸-徑向混合通風
采用軸-徑向混合通風主要有兩種方式：
（一）、電機一側安裝離心風扇
冷卻空氣主要經由轉子軛部風路→轉子通風道→氣隙→定子通風道→定子線圈直線部分、定子鐵芯通風道表面→定子線圈端部→冷卻風扇，最后排出，（見圖5）這種通風方式仍為一端進風，另一端出風，鐵芯不宜太長。目前國內廣泛應用于中型高壓（6kv、10KV）YR、YRKK、YRKS的4極、6極、8極、10極、12極異步電機中。

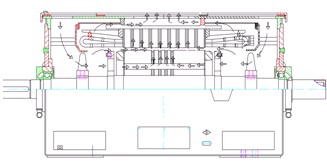

（二）、電機兩側安裝軸流式風扇如圖1示。




圖1軸－徑向混合通風（兩側）風路組成
定子采用槽口通風，這大大增加了氣隙中的空氣流量。轉子通風道數量遠少于定子通風道數量，這是為了避免高速情況下風摩耗太大及產生過高噪聲。轉子通風道集中在鐵心中間，這使得冷卻空氣由轉子徑向通風道流進定子徑向通風道時，有較大部分軸向流經氣隙，進一步改善了冷卻效果。
冷卻空氣進入電動機后，大體上分成三條獨立的路徑流動：⑴經線圈端部流向定子鐵芯表面；⑵直接流經氣隙及定子槽口，然后進入定子徑向風道；⑶經轉子徑向風道的部分。如上圖6示。
這種通風結構一般應用于大中型高壓電機中的2極系列電機及部分4極電機中，如我公司的Y、YKK、YKS 2極系列，中心高為H355、H400、H450、H500、H560、H630等以上電機中。
相應的定子繞組溫度特性分布如下圖7所示：




圖7 定子繞組溫升特性分布（混合通風）
這種通風方式兼有前兩種通風方式的特點，溫升分布特性是以電動機鐵芯為中心兩端基本對稱分布，定子繞組溫度分布比較均勻，冷卻效果較好,其缺點是結構比較復雜,生產成本高。
綜上所述，電動機采取怎樣的通風冷卻風路不僅與電動機的大小、結構、容量有關，還與其轉速等其它因素相關。選用適當?shù)耐�風冷卻風路對電動機的優化設計至關重要。

參考文獻：
[1]方日杰.電機制造工藝學.機械工業出版社,1993
[2]陳世坤.電機設計.機械工業出版社,2000
[3]旋轉電機標準匯編.異步電機卷.中國標準出版社,2002
