高含水開發后期抽油機井氣影響的研究
黃章元
摘 要：隨著薩南油田進入高含水開發后期，原油脫氣現象比較嚴重，功圖氣影響井逐年增加，影響抽油機井的正常生產。通過對G173-48井現場試驗和20口井治理發現，氣影響確實對抽油機井產液、含水等生產數據有較大影響，同時模擬出各項參數之間的曲線，為尋找合理的定壓放氣點確保抽油機井正常生產提供指導依據。
關鍵詞：高含水 抽油機 氣影響 治理
1氣影響機理
隨著油田開發進入高含水開發后期，地層壓力下降，當?shù)陀陲柡蛪毫�時，原油中溶解氣脫出，大量氣體在油套環形空間內形成一定氣壓，該壓力的大小直接影響油井生產。

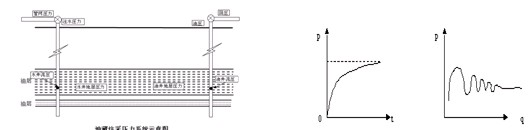

隨著溶解氣不斷從原油中脫出，在不放氣的情況下套壓與時間的曲線應符合壓力恢復曲線（如下圖）。當達到一定壓力時，套壓停止上升。而在不同套壓下，油井的產量變化由波峰到波谷往復變化。隨著開發的延續，抽油機井氣影響井?dāng)?shù)逐年呈上升趨勢。目前，第二采油廠第五作業區開井的913口抽油機井中，有404口井示功圖資料顯示氣影響，占總井?dāng)?shù)44.2%，比全廠平均水平高了17.3個百分點。這部分井的存在嚴重影響我區原油產量的順利完成。為確保我區在高含水開發后期，控制自然遞減，繼續保持穩產，合理治理氣影響給抽油機井帶來的危害。原定壓放氣方法是應用0.618法，即對功圖氣影響井，動液面在500m以下，憋套壓定5個套壓點，量油，作套壓與產量曲線，通過曲線確定合理套壓點。由于原定壓放氣方法是20世紀90年代初，油田含水在75%左右時制定的，在高含水開發后期該種方法是否適用，針對這一問題，我們開展了憋壓放氣試驗，現場數據模擬各參數曲線，為下步治理提供理論和實踐依據。
2憋壓放氣試驗
2.1目的
（1）模擬高含水開發后期產液與套壓、功圖與套壓、套壓與時間、油壓與套壓、動液面等參數之間的變化曲線；
（2）根據模擬曲線摸索高含水開發后期氣影響井規律；
（3）確定現場應用的定壓放氣是否有實施的必要性；
2.2選井原則
在404口氣影響抽油機井中，根據不同井網、不同含水、不同產液、選擇有代表性的典型井進行憋壓放氣試驗。
2.3試驗過程
先對選擇出的典型井進行憋壓，觀察記錄套壓變化情況，當套壓大于飽和壓力時，氣體不再脫出，套壓相對穩定到最高值。然后對功圖、液面、產液、含水、套壓、油壓、上電流、下電流進行核實。數據記錄后，打開套管放空，待套管氣放盡后，現場對功圖、液面、產液、含水、套壓、油壓進行核實。數據記錄后將套管閥門關閉，每10分鐘對套壓、油壓、功圖、液面、上下電流進行同步跟蹤測試，每60分鐘記錄產液、含水，待壓力恢復至套壓最高值后，試驗結束。
2.4數據錄取
根據試驗操作過程，對各節點的套壓、油壓、功圖、液面、上下電流、產液、含水等資料數據進行錄取。
2.5試驗實施及效果
2.5.1現場試驗
首先對2-14隊選取的16口有代表性的氣影響典型井進行憋壓，選出憋壓升幅較明顯的井進行試驗。經過2天的憋壓，最終選定G173-48井，該井48小時憋壓套壓由0.4MPa升至1.9MPa。2010年5月，對該井進行跟蹤試驗，隨著憋壓時間的延續，套壓逐漸上升，上升幅度逐漸減少，經過4小時20分鐘，套壓基本穩定在1.9MPa。油壓呈反復變化趨勢，其中套壓在1.16MPa時，油壓為1.15MPa。雖然在該點未測產量，但是通過油壓顯示，該點的量油值應較高，而1.9X0.618=1.17（MPa）。通過產液變化趨勢來看，呈反復變化趨勢，但取點較少，評價較難。示功圖的分析看，在放氣后，氣影響的比例最大，沖程只有0.9m未受氣影響，分析當時由于套壓突降，造成瞬間放氣進泵造成；10分鐘后測得功圖氣影響明顯減少，有效沖程有1.8m，隨著時間的延續，功圖氣影響略有增加，但增幅非常小，當套壓為1.9MPa時，有效沖程1.7m。動液面由408.32m逐漸上升至最高808.25m，最后在700m左右徘徊。通過本次放氣實驗的過程跟蹤發現，套管氣對抽油機井的生產影響較大，定壓放氣工作確實有實施的必要。同時根據對該井的測試驗證，在含水85%以內的井完全可以應用0.618法進行定壓。
2.5.2數據分析及曲線擬合
（1）套壓與時間的壓力恢復曲線。通過試驗數據擬合曲線，套壓是隨時間的延長，逐漸升高，但上升幅度逐漸減小，最終趨于一個平衡點。
（2）油壓與時間變化曲線。油壓與時間的變化曲線，近似于產液與時間的變化曲線，通過曲線的變化趨勢看，油壓隨時間的變化呈反復上升下降趨勢。
（3）套壓與油壓之間的關系曲線。通過套壓與油壓之間的關系曲線看出，油壓隨套壓的變化呈反復上升下降趨勢。
（4）動液面與時間的變化曲線。由動液面與時間的變化曲線看出，動液面隨著時間的變化呈上升趨勢，且變化幅度逐漸減小，最終趨于一個平衡點。

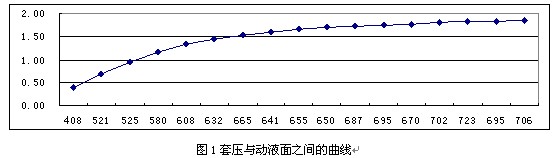

（5）套壓與動液面之間的曲線。由圖1可知，套壓隨動液面的上升逐漸升高，但是上升幅度逐漸減小，最終趨于平衡點。

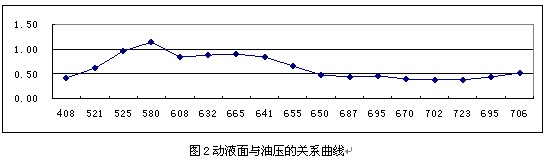

（6）動液面與油壓的關系曲線。由圖2可知，油壓隨動液面的變化呈反復上升下降趨勢。




3治理效果
2010下半年，作業區加強了對套管氣影響治理和研究的力度。每月對功圖顯示氣影響，動液面大于500m，套壓大于0.5MPa井進行統計和分析。針對這部分井進行五點定壓放氣，平均每月定壓放氣26井次。6月，我區進行定壓放氣工作。為簡化定壓放氣操作過程，作業區根據現場實際，將73口氣影響較嚴重井按照0.4、0.6、0.8MPa3個定壓點分別為進行定壓放氣，取出最高產液量的壓力值為定壓點。通過實施，有32口井見到較好效果，日產油增加24.5t，平均單井增油0.77t。
4存在問題及治理方向
（1）定壓放氣周期較長且影響因素較多，壓力點較難控制。
（2）雖然對一口井進行全過程跟蹤，驗證0.618法的可操作性，但是，只有一口井，代表性不強。
（3）含水85%以上井和沉沒度大于300m氣影響井應如何治理。
5結束語
通過G173-48井的試驗數據，擬合油田高含水開發后期氣影響井憋壓放氣的情況；試驗證明在油田高含水開發后期氣影響仍然對抽油機井的產液和泵工作狀況有較大影響；1口井的憋壓放氣試驗數據具有一定的代表性，但按照含水界限分級，仍存在一部分井需試驗跟蹤；目前在定壓放氣方面仍存在較多問題進一步研究和治理。
參考文獻：
[1] 李潁川.采油工程[M].北京：石油工業出版社，2002.
