提高松散回潮段秤流量的穩定性
朱虹梅
摘要：松散回潮段秤流量波動大，達不到工藝指標要求。切片機工作不穩定是造成秤流量波動大的主要原因。減少設備振動、提高切片機氣缸充氣速度、從新選擇探料管安裝位置從而提高切片機工作的穩定性。
關鍵詞：穩定性 ；秤流量 ；切片機；氣缸；光電管
松散回潮是制絲線葉片處理段的關鍵工序，其工藝任務是將分切后的片煙進行增溫增濕處理，增加片煙的含水率和溫度，提高片煙的耐加工性，改善煙葉的感官質量，并在回潮過程中使片煙松散以滿足后到工序加工工藝要求。我廠生產工藝要求：松散回潮葉片入口物料流量設定4800Kg/h,流量要求均勻、穩定。
1 存在問題

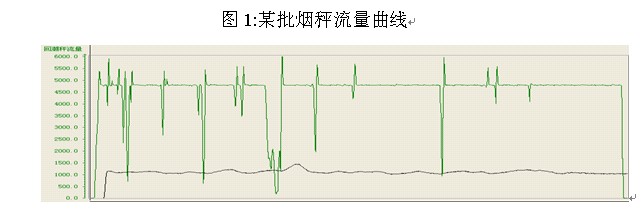

我們發現，近一段時間來松散回潮葉片入口秤流量波動加大，（如圖1所示）秤流量波動大，達不到工藝指標要求。
圖1:某批煙秤流量曲線

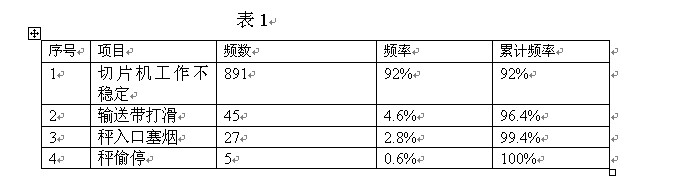

秤流量波動大，會影響回潮熱風溫度及煙葉回潮的加水量，造成煙葉水分不穩定從而對后續工序產生影響。我們對9個工作日內秤流量波動大的原因進行分析，并結合中控?cái)嗔饔涗浀贸鋈缦陆Y(jié)果。影響秤流量波動的原因有：秤入口塞煙、輸送皮帶打滑、秤偷停、切片機工作不穩定等。同時對這些原因造成的頻次進行了統計（如表1）：




可見，“切片機工作不穩定”這個因素占的比例最大，達到92%，是造成片葉回潮段秤流量不穩定的主要原因。因此，我們確定“切片機工作不穩定”是導致秤流量波動不穩定的癥結。只要提高切片機的工作穩定性就能提高松散回潮段秤流量的穩定性。
通過觀察發現切片機工作不穩定的原因有：設備振動大；氣缸充氣較慢；切片出口探料光電管安裝位置不合理等因素。
2 改進措施
改進措施一：減少設備振動。切片機的切片氣缸在切削過程中出現切片不順暢，切削到底部時，產生很大的沖擊噪聲及振動；同時振動影響光電開關的工作穩定性。切刀氣缸在工作過程中，氣缸的表面產生大量的冷凍的結露水珠。

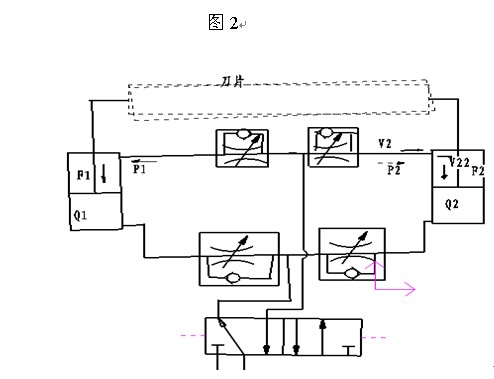

如圖2所示，切片動作的完成是靠作用于刀架兩端的兩氣缸提供向下的切削力，把煙塊切開，刀片刃口鋒利程度直接影響到切削效率，因此更換刀片是我們的首選，但更換刀片后，故障依舊。
圖2




當切刀切到底部時，由于切削力不平衡（斜切），在同一時間內，氣缸活塞的距離比正常行走距離小，因?yàn)樵跉飧醉敳慨a(chǎn)生真空吸力，使活塞一端已接近底部，另一端距底部還有間隙，經過一段時間的緩沖轉換期（即此時已失去外動力），在刀架的自重的作用下，快速撞擊底部支架，因而產生了沖擊噪聲及振動。
針對以上分析結果，把兩氣缸的活塞拉桿與切刀架的連接螺絲松開，使兩氣缸完全處于空載，調節各節流閥,使兩氣缸的活塞拉桿伸縮速度相等，使兩氣缸進、出氣壓盡量達到一致。切刀氣缸在工作過程中，表面無結露水珠，缸體溫度正常。
改進措施二：提高充氣速度。切刀氣缸工作時氣壓偏低，切刀動作慢，影響切片效率。我們檢查進入貯氣罐氣源壓力在0.65Mpa-0.7Mpa之間，符合設備使用要求，但切刀工作時貯氣罐的氣壓降至0.45Mpa～0.6Mpa。貯氣罐容量0.242m3，切刀氣缸2X0.0314m3，貯氣罐容量是氣缸容量的4倍，緩存氣量足夠。供氣到貯氣罐的氣管管徑為DN40，目前我廠空壓站提供無油干燥的空壓氣，減壓閥和節流閥管徑約為DN20，這樣會造成大量的壓力損失，因此取消貯氣罐前的減壓閥和節流閥，改造后切片機工作時貯氣罐的壓力在0.6Mpa-0.7Mpa之間，填充氣較快，貯氣罐壓降較少，切刀動作快捷。

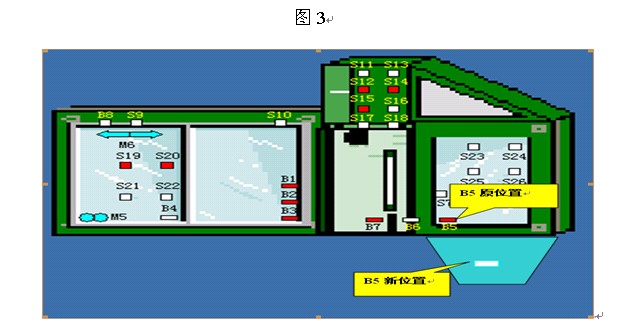

改進措施三：重新選擇探料光電管安裝位置。通過觀察發現控制切刀動作的煙塊虛實探測光電管B5安裝在機架上（見圖3），
圖3




分切后的煙塊經常出現翻滾落下輸送帶上，B5光電管無法探測有煙塊，把B5煙塊虛實探測光電管移裝在落料斗中間的位置上（圖3），確保B5光電管探測到每刀切下的煙塊，有效地控制切刀的切煙速度，使落入輸送帶的煙塊保持均勻，確保后工序物料流量穩定。
3 改進效果

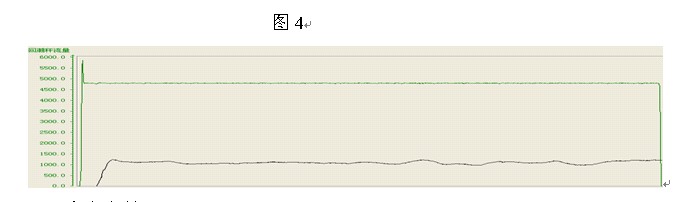

改進后秤流量曲線如圖，秤流量穩定性顯著提高。
圖4




參考文獻:
1. 國家煙草專賣局．卷煙工藝規范[M]．北京：中央文獻出版社．2003．
2. 何存興、張鐵華.液壓傳動與氣壓傳動[M].華中科技大學出版社.2000.
3.楊叔子、楊克沖.機械工程控制基礎[M].華中科技大學出版社.2002.
4. 國家煙草專賣局職業技能鑒定指導中心技師培訓教材[G]．2006．
