熱軋線多功能測厚儀表的優化
陳軍奎
摘要：多功能測厚儀表的工作中要產生射線高電壓是必不可少的一個條件，而高電壓的使用又影響到相關部件的使用壽命和穩定性，在此以馬鋼2250熱軋線上多功能測厚儀表為研究對象，詳細闡述設備安裝生產兩年來生產線發生的實際問題，通過具體事例來闡述高壓發生器的高壓使用范圍的不同對多功能測厚儀表工作的影響，以次來說明現場的實際狀況下多功能測厚儀表的優化使用。
關鍵詞：高壓發生器、高壓范圍、不穩定、跳電、優化
1、引言
馬鋼2250熱軋生產線上所用的多功能測厚儀表是由THERMOFISHER公司制造的設備，目前在中國，幾乎所有的大型軋鋼企業都在使用此公司類似的大型儀表，用來檢測帶鋼的厚度，是生產線上參與反饋控制的關鍵設備。周圍環境、設備震動、使用時間等等都會給儀表的正常運行造成影響，這是在實驗室中不能模擬的。因此，新近安裝的設備在現場中會出現各種各樣的問題，尤其在高電壓范圍。
2、系統介紹

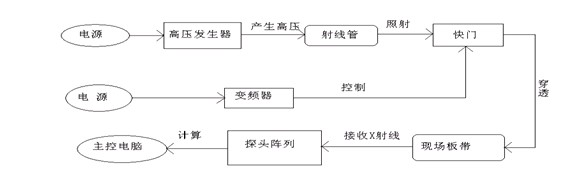

多功能測厚儀表的瞬間、連續測量板帶厚度輪廓、溫度輪廓和寬度的一個系統。通過上臂的X射線管發射X射線形成幕簾照射板帶來工作。在其下臂，有一個多通道的探頭陣列，用以接收因穿透板帶而減弱的X射線，把其射線強度轉換成相應的信號傳輸?shù)诫娔X，由電腦控制此系統并計算各種輪廓數據。其大概工作流程如下圖：




2、現場發生的狀況
馬鋼2250熱軋生產線于2007年7月投產，自從正式生產以來，多功能測厚儀表出現多次故障，短短一年多時間，因故障而更換高壓發生器5次，射線管4次，高壓電纜2次 ，因備件價格高昂而造成很大的成本負擔；因故障使得此設備停機而造成的生產停頓次數更多，給生產的正常進行形成很大的影響。仔細研究故障原因，發現絕大多數故障代碼如下：
Error11: 電壓超出范圍。提示可能高壓發生器中RS232板子出現故障.
Error12: 電流超出范圍。提示可能高壓發生器中RS232板子出現故障.
Error13: 高壓電纜產生電弧。提示可能電壓不穩造成高壓電纜頭放電.
Error18: 反饋電壓超出范圍。提示可能高壓發生器個別部件故障.
Error19: 反饋電流超出范圍。提示可能高壓發生器個別部件故障.
且在此類故障發生時，現場正常軋制厚度在14mm以上的帶鋼，高壓發生器工作在215kv的高壓量程范圍。說明高壓發生器在高電壓的使用范圍中容易出現問題，高電壓是造成此設備不穩定的關鍵原因。
3、對多功能測厚儀表的優化
發現了問題的來源，若想從根本上解決問題，必須使得高壓發生器的最高使用量程電壓在總量程中的占有率在90%以下。在現場實際情況下，此儀表設備全部更換大量程的高壓發生器是不現實的，成本太大，我們只能從降低測量本身的量程入手。
在多功能測厚儀表的測量原理中我們認識到，越厚的帶鋼相應的需要越強的X射線照射，才能保證在固有的快門旋轉速度下穿透帶鋼，要實現測量，則需要更多的射線照射時間，也就是說，必須在測量14mm以上厚度的板帶時調整快門的旋轉速度，但是，這會不會在工藝流程上產生影響呢？
在多功能測厚儀表的出廠設置中，X射線幕簾對帶鋼的照射速度為5ms/次，也就是說，快門旋轉一周的時間為 5ms*4=20ms，也就是每隔50mm測量一次帶鋼厚度輪廓，滿足熱軋測量要求。當然，在現場實際生產中，熱軋厚板的F7出口速度一般不會有這么快，正常情況在5m/s以下。
在不超過X射線掃描間隔為50mm距離內，調整快門速度是可行的，不會對帶鋼的測量產生根本的影響，也能滿足正常的工藝需求。
經過反復論證和研究，反向思考，現場中實際掃描間隔小于25mm，在此基礎上增加一半的間隔距離，達到37.5mm，依然滿足測量眼要求，變頻器的頻率需要設定為32.5Hz，按照射線管相似的X射線照射功率輸出，在此量程中，高壓占有率為86.56%，低于90%的不穩定闕值，能極大的減少設備本身的不穩定因素。
按照此方案對多功能測厚儀表進行優化，降低高壓發生器的使用量程需要對相關軟件進行調整，同時，在硬件上需要增加一路對變頻器的控制回路。當現場生產14mm以上帶鋼時，高壓發生器自動產生195kv、10mA的高壓，變頻器自動調整快門旋轉速度到32.5Hz。
4、結論
經過對高壓發生器的電壓調節，極大的降低了高壓的范圍，從95.56%降低到86.56%，降低了9個百分點。同時，在此次優化之后，沒有出現因故障而更換高壓發生器、射線管等高昂備件的情況，從長遠角度來說，也從側面大大降低了備件的消耗和設備的使用成本。
由此可見，多功能測厚儀表在實際生產中高電壓接近滿負荷運轉是有一定的缺陷的，理論上的可行性卻不符合現場的實際情況，在保證設備的精度和利用率的同時，我們還需要關注設備在真實生產環境中的穩定性，這對生產是至關重要的。

參考文獻

[1] 馬凈.<<高精度X射線測厚儀的研究與應用>>[J].工業自動化的開發與研究,2008
[2] 美國THERMOFISHER公司.G2070測厚儀表圖紙手冊（Drawings Manual）.設備資料,2006.
[3] 美國THERMOFISHER公司.G2070測厚儀表操作指南（Operator's Guide）.設備資料,2006.
[4] 美國THERMOFISHER公司.G2070測厚儀表附件手冊（Peripherals Manual）.設備資料,2006.
[5] 美國THERMOFISHER公司.G2070測厚儀表技術手冊（Technician's Manual）.設備資料,2006.
