TMEIC三電平變流技術在熱連軋中的應用
胡彪
摘要:TMdrive-70是世界上最先端功率元件IEGT變頻器裝置。本文重點介紹是高電壓、大容量IEGT功率塊如何實現三電平，通過PWM控制以實現更近似于正弦波的電壓輸出。
關鍵詞:IEGT三電平 逆變器
馬鋼2250熱軋軋機傳動使用了十四套TMdrive-70變頻裝置。其速度控制范圍為1:100,速度控制精度±0.01%（數字設定）,速度響應ωc=60rad/s（最大）,過載能力115%-連續200%-20sec,運行狀態優良，故障率極低。尤其在試軋高硬度管線鋼X¬-80中，表現其卓越的性能。

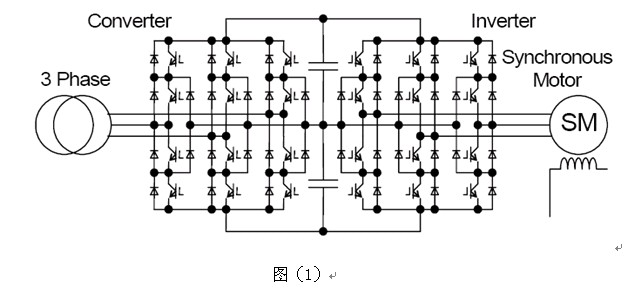

TMdrive-70系列變頻裝置是全數字矢量控制的電壓型交－直－交變頻裝置，由整流器和逆變器兩部分組成，為三電平PWM變換電路結構，如圖（1）所示，電能可以在電網和電機之間雙向流動，實現四象限運行，其電力電子器件均為高電壓、大容量的IEGT功率模塊。整流器將交流電網輸入電壓變換成為逆變器供電的直流電壓，同時控制交流電網輸入電流使其成為正弦波，以減少對交流電網的危害。




圖（1）
1 IEGT功率元件介紹
IGBT廣泛應用在各種電壓源型PWM變頻器中，具有開關快，損耗小，緩沖及門極驅動電路簡單等優點，但電壓電流等級受到導通壓降限制。IGBT目前做到3300V，1200A。3300V的IGBT組成三電平變頻器，輸出交流電壓最高為2.3KV。
IEGT（Injection Enhanced Gate Transistor）電子加強注入型絕緣柵極晶體管。以4500V，5500A (最大可關斷陽極電流值)的IEGT為例，導通延遲時間小于2us，上升時間小于1us，關斷延遲時間小于6us，下降時間小于1us，最小通態維持時間10us，最小斷態維持時間10us，導通每脈沖能耗小于1J，關斷每脈沖能耗小于12J。
2二極管箝位型三電平PWM逆變器結構
在20世紀80年代，日本人提出了在兩個電力電子開關器件串聯的基礎上，中性點加一對箝位二極管的三電平逆變方案（中性點箝位型），
每一相主要由4個主開關器件（IEGT）（Q1、Q2、Q3和Q4）、4個續流二極管（D1、D2、D3和D4）、兩個箝位二極管（D5和D6）組成。當Q3和Q4同為導通時，輸出端U對O點的電平為－Vdc/2，所以每一相橋臂能輸出三個電平狀態，由三相這種橋臂組成的變換電路叫二極管箝位型三電平變換器。
一相橋臂電路的穩態工作情況具體敘述如下：開關器件Q1和Q2同為導通，Q3和Q4同為關斷時，若電流從逆變器流向負載，若電流從負載流向逆變器，這時電流從輸出端U經過續流二極管D2和D1到達P點，忽略續流二極管的正向?qū)�通壓降，輸出端U的電位仍等同于P的電位。
當開關器件Q2和Q3同為導通，Q1和Q4同為關斷時，若電流從逆變器流向負載，即從中性點O經過箝位二極管D5和開關器件Q2到達輸出端U，若電流從負載流向逆變器，這時電流從輸出端U經過開關器件Q3和箝位二極管D6到達中性點O，輸出端U的電位仍等同于0的電位。
開關器件Q3和Q4同為導通，Q1和Q2同為關斷時，若電流從逆變器流向負載，即從負電位N點經過續流二極管D4和D3到達輸出端U，若電流從負載流向逆變器，這時電流從輸出端U經過開關器件Q3和Q4到達N點，輸出端U的電位仍等同于N的電位。

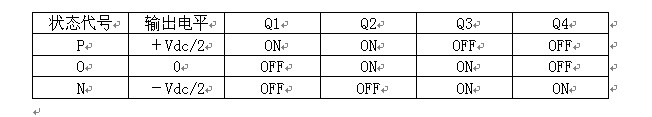

通過上面的分析，可以得到三種穩態工作模式的開關狀態和輸出端電壓的對應關系，如表（2.1）所示。
表（2.1） 二極管箝位型結構IEGT的開關狀態和輸出電平的關系（一相）




3 TMdrive-70中的PWM控制

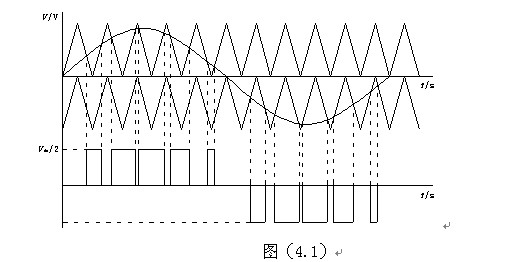

三電平逆變器的PWM控制方法主要有兩類：載波調制法和空間矢量調制法。每類控制方法又可派生出許多具體的PWM控制策略。TMdrive-70變頻裝置中逆變器采用的是載波調制法中的三角載波層疊法。以單相橋臂為例，三角載波層疊法的原理如圖（4.1）所示。




TMdrive-70是全數字矢量傳動系統，采用了功率電子控制專用的高性能32位微處理器（PP7）,實現了快速響應功能。三電平IEGT整流器被使用，可控制功率因數為1，降低了高次諧波電流，這個功能使得35KV供電母線上不用對濾波器和靜態補償做復雜計算，不需要加動態補償裝置。
TMdrive-70變頻裝置在熱軋2250生產階段，由于功率及電壓等級的提高，多電平逆變器（Multilevel Inverter）受到越來越多的關注，一般來說，電平數越多，輸出電壓波形越逼近正弦波。因此開展對多電平功率變換技術的研究具有重要的理論意義和工程應用價值。

參考文獻
[1]莫正康.晶閘管變流技術 機械工業出版社出版 1989.
[3]徐甫榮.中高壓變頻器主電路拓樸結構的分析比較.變頻器世界.2002,（6）.
