摘要:近年來，隨著客運專線的不斷發展，鐵路橋梁的施工數量逐日增加，日漸增多的施工技術開始應用在鐵路橋梁施工中，其中鐵路橋梁掛籃連續梁的施工技術就是一種得到比較廣泛應用的施工技術。由于客運專線橋梁荷載分布及其沉降具有獨特性，其施工對結構尺寸、橋梁線型、徐變上拱等有嚴格的要求。此外，掛籃連續梁施工的構件繁多，不同工況下各部位的受力差異較大，工序銜接頻繁，安全威脅巨大，應用鐵路橋梁掛籃連續梁施工技術對提高鐵路橋梁的施工質量和施工效率發揮著重大作用。本文對鐵路橋梁掛籃連續梁施工技術的工藝流程、設計要點及控制要點進行了系統的探討。

關鍵詞:鐵路橋梁,連續梁,掛籃,施工技術,工藝流程,設計要點,控制要點

隨著鐵路客運專線的血素發展，鐵路橋梁施工越來越頻繁。連續梁屬于超靜定結構，具有跨度大、跨中彎矩?fù)隙刃〉葍?yōu)點，相對于簡支梁而言在跨越公路、河道上有很大優勢，因此廣泛應用于鐵路橋梁的建設中，由此使得掛籃法懸臂澆筑工藝被到越來越廣泛的應用。掛籃法是一種新型技術，在應用時不需要過多的施工機具和設備，而且在流量大、跨度大的河道以及交通流量較大的立交橋建造中的應用十分便捷，因?yàn)槠涫┕ね耆�不受跨度的限制，反而是隨著跨度增大，經濟效益逐漸增加。目前該技術的發展正在日趨成熟，因此，其在大跨度連續梁施工中的應用也日益廣泛。

1掛籃施工的工藝流程

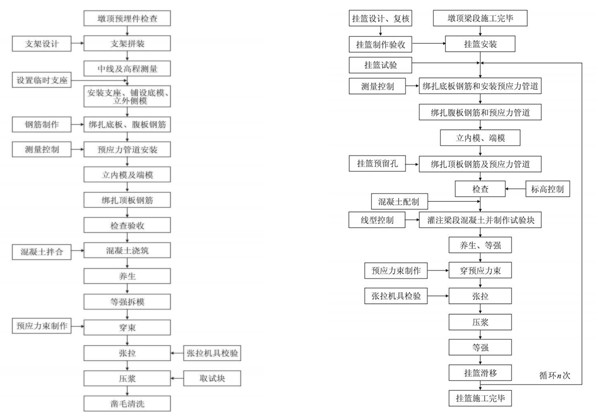

0號段、懸臂澆筑節段、合龍段的施工工藝流程依次如圖1、2、3所示。

2掛籃連續梁的施工技術要點

在鐵路連續梁掛籃技術的施工中需按一定工序進行施工測量控制。

2.1掛籃的設計

首先，組成掛籃系統的五個部分為：承重，包括前、后上梁及其棱形結合梁；底模，包括前、后下橫梁，縱梁及橫板；側模，包括內外支架、模板、滑梁和吊梁；走行，包括內模和側模的走形系統及其棱形結合梁；錨固，包括錨固筋等。另外，掛籃的主要設計參數包括頂梁長度、最大梁寬、最大重量、抗傾覆穩定系數、施工荷載、掛籃撓度及翼緣板坡度等，所以設計時應注意：必須確保掛籃強度可以完全滿足施工荷載以及抗傾覆的要求，還要確保其具有足夠的穩定度和剛度；為便于施工期間進行調整，其結構應保持總體變形較小的棱形結構。

2.2掛籃試驗

掛籃試拼后，要進行荷載試驗，主要目的在于：檢驗掛籃的承載能力，同時得到彈性形變等一系列的參數，這些全部是對施工加以控制的基礎數據，其準確性能夠有效的加強對施工過程的控制，由此確保掛籃滿足使用安全方面的要求。該環節須注意：（1）在底模下加掛水箱時或者是利用預制混凝土塊進行堆載時，均要使墩頂兩側的進度時刻保持一致；（2）試驗過程中，首先選擇若干個受力點進行試驗，然后借助鋼絲滑輪機構將其荷載加以分配，與此同時須保證總荷載控制在最大節段重量的120%之內；（3）按照逐級加載方式進行試驗，例如：從最大節段重量的50%，加到100%，然后加到120%，而且每次加載后的保持時間都要在30min以上，最后一級最好保持1h。最后，核對桿件是否有產生裂縫，記錄位移和力的變化，并根據記錄的結果繪制出位移和力的曲線，由此對掛籃變形加以計算；（4）向水箱中注水時，安排專門的人員負責加載，并隨時保持協調，以便有能力在出現問題時及時放水，進而提高掛籃的卸載速度；（5）最后，整理實驗結果，并編制成報告，以便調整施工過程中的相關參數；（6）所有試驗都完成后須出具數據報告，報告得到認可后方可進行施工。

2.3掛籃的組裝

首先，要確保掛籃的組裝規范且統一。其次，移動主梁時，必須注意：避免傾覆或坍落情況的發生；做好移動架及后端的保護措施；確保軌距能滿足施工的要求；確保梁中心線的準確性，可以將此作為掛籃安裝的基準線之一；確保平臺和前橫梁安裝過程中的焊接強度；在合適位置安裝反扣輪組；組裝完成后進行檢查，并利用試壓消除非彈性變形。

2.4鋼筋的安裝

鋼筋采用整體綁扎加以固定，先腹板和底板后頂板；選用定位鋼筋固定預應力管道，定位的鋼筋焊在鋼筋骨架上。一般情況下，連續梁采用三向預應力體系，如果普通鋼筋與預應力管道發生沖突，允許做局部的調整，調整原則為:先骨架鋼筋，后豎向預應力鋼筋，最后橫向預應力筋，以確�？v向預應力管道位置的準確性。

2.5掛籃混凝土的澆筑

澆筑混凝土?xí)r應注意：對施工荷載進行嚴格控制，力求兩端的均衡澆筑；嚴格控制連續梁兩端混凝土的重量偏差，兩端交叉進行泵送，確保兩端的混凝土澆筑等量且對稱進行，而且灌注速度須保持一致；澆筑順序是先底板、再腹板、頂板最后；振搗時要避免振搗棒觸碰波紋管，防止波紋管破損、變形。

2.6預應力施工

預應力管道應嚴格按照設計的位置進行布置；混凝土彈性模量及強度達到設計的要求后才可以進行預應力張拉；預應力張拉時須嚴格按照設計的要求進行；完成張拉后要在24h內完成孔道的壓漿。

2.7掛籃的走行

當前節段的預應力施工完成后才能進行掛籃的走行；必須提前全面檢查各構件、懸吊系統和走行系統，確認安全且穩定后才能行走；掛籃的走行過程要設專人統一指揮，行走要對稱，移動要緩慢；掛籃走行至設計位置后，及時加以后錨，以確保安全、穩定。

2.8線型的控制

懸澆施工時，橋梁的線形控制十分重要。只有設置合理的預拱度才能保證連續梁受力情況與設計的受力狀態相符合，也才能使梁體在施工和運營的狀態下雖反復受力仍趨于設計線形。在施工階段，線型控制選用橋梁靜力線形的綜合分析程序，按照各工況實測的形變和標高數據加以綜合分析，由此調整每個階段的模板安裝高程，從而抵消梁段施工時撓度變化的影響。線性控制工藝流程如圖4所示。

3掛籃施工的控制要點

3.1進行掛籃后錨固的解除時，必須均衡且同步解除2片主桁架的后錨固。

3.2掛籃走行時，須注意同步前移，且每前移50cm檢查一次，以防止因掛籃有轉角而引起的誤差，同時也防止掛籃受扭后變形。

3.3懸澆施工時，必須安排專人經常對掛籃的前后吊帶桿和錨固螺桿等受力桿件的使用情況進行檢查，加強起重用鋼絲繩、倒鏈、千斤頂?shù)仍O(shè)備的維修和養護，發現問題后及時處理。

3.4使用混凝土泵車一次性灌注混凝土，同墩上的2個懸臂節段同時且對稱的進行澆筑，不平衡重不能超過12t，從節段懸臂的前端逐漸向后端灌注。

3.5每個梁段的混凝土澆筑要一次灌筑成形，以減少接縫，提高混凝土澆筑的質量。澆筑順序?yàn)椋旱装?mdash;—腹板——頂板。從掛籃的前端開始澆筑混凝土，避免新、舊混凝土之間出現裂縫。

3.6預應力管道的安裝必須注意：位置準確，線形順和，接頭對準并用膠帶密貼。澆筑混凝土前，各節預應力束孔道應插入硬塑料襯管，以保證孔道的順直并避免進漿。澆筑完畢后，應立即用通孔器檢查孔道，及時解決漏漿等導致的堵管問題。

3.7梁段拆模后，應鑿毛處理梁端的混凝土表面。安裝新、舊梁段接頭處的鋼筋和錨具時，應嚴格控制施工質量，加強接縫處連接，避免裂縫的出現。

3.8由于掛籃的懸澆塊段在不同時間進行，每節的色差不太一致，因此施工時要控制好色差的一致性問題，主要是加強對混凝土原材料和配合比的控制。

4結語

掛籃施工是連續梁施工的主要環節，也是施工中的難點，為了確保施工技術的安全，首先要保證施工的正確性和規范性，其次要確保相關數據的準確性，據此有效控制整個施工過程，提高掛籃施工的技術，從而保證鐵路橋梁掛籃連續梁施工的質量。
