CPⅢ高程網測量方法及其數據處理
The CPⅢ leveling network Germany intermediate sight measurement theory and methods
王繼鋒（wangjifeng）
摘 要 簡單介紹鐵路客運專線建設CPⅢ高程控制網測量及平差方法
關鍵詞 CPⅢ高程控制網測量 德國中視法觀測 平差方法


1 前言
目前國內鐵路客運專線建設中CPⅢ高程控制網測量方法主要包括德國中視法、中國矩形法和三角高程法。德國中視法是一種水準測量方法，其特點是測量精度高，測量原理及方法明晰，本文就德國中視法測量方法及數據平差處理做具體介紹。

2 測量方法

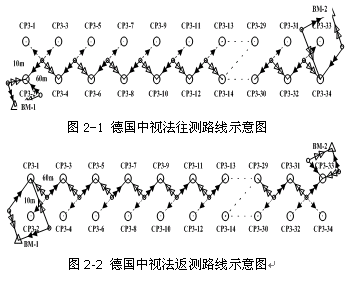

德國中視法采用水準測量往返觀測的方法進行，往測時以線路一側(圖2-1下方)的CPⅢ點為主線進行水準測量，而另一側的CPⅢ點(圖2-1上方)在進行水準測量時作為中視進行觀測，其往測水準路線如圖2-1所示。返測時以另一側的CPⅢ點為主線進行水準測量，而對側的CPⅢ點在進行水準測量時也是作為中視進行觀測，返測水準路線如圖2-2所示。CPⅢ點與線路水準基點每?jī)晒�里�?yīng)聯測一次，聯測線路水準基點時也應按照往返測的方法進行。從圖2-1和圖2-2中可以看出，任何一段CPⅢ高程網均由兩條附合路線組成，這兩條附合路線均起閉于CPⅢ高程網線路兩端的二等水準基點上。

3 數據處理

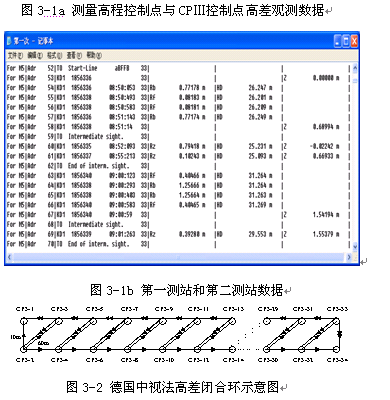

采用電子水準儀（天寶DINI12）完成一測段德國中視法測量后獲得如圖3-1a和圖3-1b的數據。其中Rb為后視，Rf為前視，HD為視距，Z為高程。完成往返測量后，構成如圖3-2的高差閉合環。

3.1 平差方法
經典平差方法包括：條件平差、間接平差、附有參數的條件平差、附有限制條件的間接平差和附有限制條件的條件平差五種平差方法�；�于德國中視法的高差閉合環網形和利于計算機處理，德國中視法平差模型選擇間接平差模型。

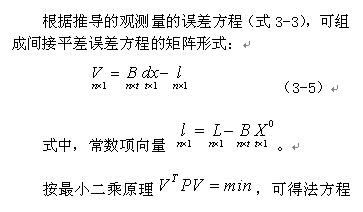

選取待定點的高程作為未知參數，搜索閉合環網形中與已知點發生聯系的待定點，計算出此待定點的高程值并將其作為新的已知點，循環搜索直到所有待定點的高程都被解算出來，從而完成所有待定點近似高程的推算。按間接平差法進行平差計算，在近似高程推算出來后，接著要進行的就是開列高差觀測值的誤差方程。

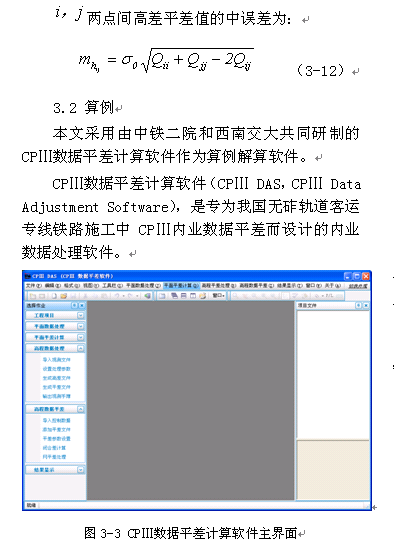

CPⅢ DAS軟件高程數據處理部分包括建立項目、生成高差文件、生成平差文件、閉合差計算、網平差處理、輸出觀測手薄等功能。

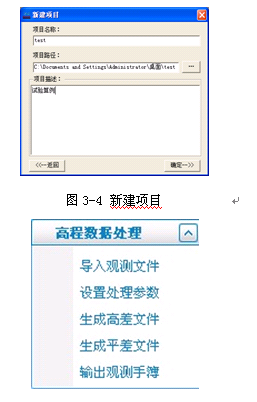

新建項目如圖3-4，根據“高程數據處理”和“高程數據平差”下拉菜單依次完成數據處理。

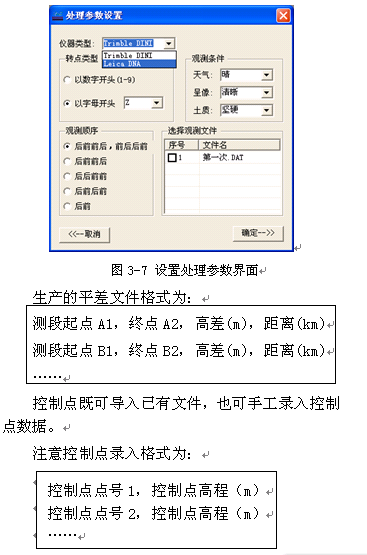

處理參數設置時應注意選擇儀器類型和轉點類型，因?yàn)椴煌瑑x器采集的數據格式不同，如果這里出錯會導致讀入數據錯誤。轉點類型是指水準測量所設置的轉點，因?yàn)镃PⅢ控制點是以數字編號的，所以一般轉點是以字母開頭編號的，如果選擇錯誤會導致平差軟件無法構建CPⅢ閉合環網形。

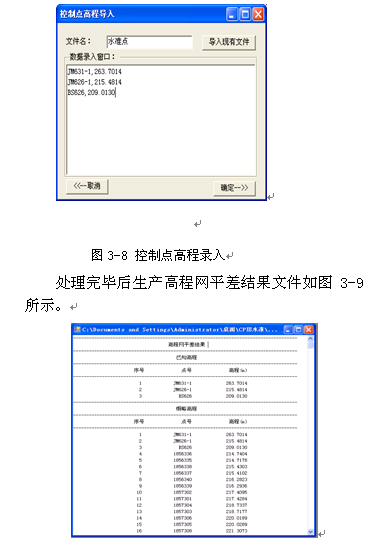

高程平差結果文件包括：1、已知高程；2、計算的概率高程；3、測段實測高差數據統計；4、高程平差值及其精度；5、高差平差值及其精度；6、高程控制網總體信息。
4 結束語
德國中視法是最早運用到CPⅢ高程網測量的水準測量方法，有著成熟的理論和數據處理手段。但是由于網形不對稱以及各點精度不均勻加之測量需要往返測量，同一位置需要兩次設站，降低了工作效率。在實際工作中，其測量方法還需進一步改進。
