哈大客專無碴道岔鋪設施工技術
潘小君
摘要：本文介紹了哈大客專首次采用國內生產制造的高速無碴道岔在寒冷地區鋪設技術，掌握在寒冷地區鋪設無碴道岔溫度對道岔精度的影響等，并提出了一些結論和建議。
摘要英文：This article describes the first time, Harbin passenger line of high-speed domestic production ballastless turnout laying in the cold regions technology, master of laying in the cold regions turnout Ballastless accuracy of temperature on the switch, etc., and made a number of conclusions and recommendations.
關鍵詞：無碴道岔鋪設
英文關鍵詞：Ballastless Turnout
1、前言
隨著鐵路大提速的順利實施，我國鐵路加快現代化、大力擴能增效，積極適應社會主義經濟又好又快發展的迫切需要。我國隨之進入了“高鐵時代”。迫于鐵路運輸對道岔的通過速度要求的不斷提高，道岔的應用迅速朝著高速、大號碼方向發展。道岔作為鐵路線路的關鍵設備起著極其重要的作用，同時也是限制列車運行速度的薄弱環節。高速鐵路道岔作為客運專線的關鍵設備，其鋪設對于客運專線車輛的通過性能將有積極作用。下面就哈大客運專線雙城車站為例對高速道岔鋪設進行探討：
2、工程概況及特點
2.1、工程概況：
哈大客專新雙城車站設計起訖里程為DK883+900～DK885+450，共長1.55km。其中1、3、5、7、2、4、6、10為客運專線35km/h，P60-18號無碴可動心軌高速道岔，道岔由中鐵山橋提供，道岔施工由中鐵十一局集團第三工程有限公司施工。
2.2、無砟道岔技術標準
無砟道岔由中鐵山橋集團公司提供，道岔基本軌及配軌、導軌、叉跟軌采用標準的P60kg鋼軌，尖軌、心軌采用60D40鋼軌，直向通過速度350km/h，側向通過速度80km/h,滿足《350km/h客運專線60kg/m鋼軌暫行技術條件》（鐵科技[2004]120號）的要求；道岔軌下基礎采用長枕埋入式現澆高性能C40鋼筋混凝土結構，其岔枕按600mm間距布置;`道岔軌道采用無縫結構，設計鎖定軌溫為18℃，待混凝土澆筑完成后再與區間線路一并焊聯成跨區間無縫線路；岔前和岔后地段按過渡段設計分別與CRTSⅠ型板式無碴軌道、有碴軌道進行聯結。
2.3、主要工程數量
序號 施工項目施工部位材料名稱規格單位數量備注
1 無砟道岔南咽喉 P60kg/m-18# 組 8
北咽喉 P60kg/m-18# 組 8
2.4、勞力配置
序號 作業工班作業人數 施工道岔號
1 一工班 60 1、3、5、7
2 二工班 60 2、4、6、10
2.5、主要機械設備
序號 設備名稱 單位數量
1 全站儀臺 1
2 軌檢車 臺 2
3 汽車吊臺 2
4 調節支架套橫豎向各4套
5 模板 M 720
6 泵車 輛 2
7 罐車 輛 6
2.6、工程特點
技術質量要求高，正線道岔區高速道岔的線性幾何狀態難以控制控制；工期緊迫，62天必須完成8組道岔的施工；施工難度大，長大件運輸?shù)惯\(yùn)困難，作業面廣，投入人力、機具多。
2.7、高速道岔的主要特點：
2.7.1較高的容許通過速度。
目前國內客運專線分為兩種，一種為時速200～250km/h，另一種為時速300～350km/h。道岔的通過速度應與區間相同，不能限速。同時由于列車運行速度較高，在個別岔位，對道岔側向的通過速度也較高，需要采用大號碼道岔。
2.7.2較高的旅客乘座舒適度。
列車在高速運行條件下，旅客對舒適度比較敏感。因此高速鐵路的舒適度要求要比普通鐵路要高得多。對于道岔區，列車通過時只能有輕微的感覺、甚至沒有感覺，平穩性、舒適性要達到較高的水平。
2.7.3高安全性。
對于高速運行的列車，安全性至關重要。保證列車通過時的安全性是道岔上道使用的前提。
2.7.4 高可靠性
高可靠性也是列車高速運行的保證。
2.7.5較長的使用壽命與較少的維護工作量
客運專線由于行車速度高、密度大，只能在天窗點進行維護，因此要求道岔必須有較長的使用壽命，同時盡量減少養護維修工作量。
2.7.6道岔的軌下基礎與區間相匹配
目前的客運專線分為有碴軌道和無碴軌道兩種，道岔區的道床類型應與區間相區配，避免頻繁的設置過渡段。
2.7.6.1根據以上使用要求，客運專線道岔具有以下特點：
2.7.6.1.1道岔種類較為單一，以單開道岔為主。
2.7.6.1.2道岔號碼較大，一般在18號以上，哈大客專長春西站正線與聯絡線采用62號道岔。
2.7.6.1.3 道岔要具有高平順性、高穩定性。
2.7.6.1.4轍叉普遍采用可動心軌轍叉。
2.7.6.1.5 道岔適用于跨區間無縫線路。
2.7.6.1.6電務轉換采用外鎖閉裝置。
2.7.6.1.7軌下基礎采用混凝土長岔枕，并與道床相匹配。
2.7.6.1.8道岔要具有監測系統，用于嚴寒地區的道岔要具有融雪裝置。
2.7.6.1.9 道岔要具有較高的制造、組裝、鋪設精度。
2.7.6.1.10 道岔的鋪設需要專用設備。
3、施工方案
3.1、施工工藝流程
施工準備→道岔區底座砼檢測、測放施工控制基標→標出設計岔位、預埋件位→綁扎道床板底層鋼筋網→安裝拼裝平臺、標出軌枕位→組裝道岔→安裝橫向支撐、豎向調節器進行粗調、聯調→安裝定位調節螺栓、拆除拼裝平臺→綁扎道床板上層鋼筋、安裝模板→軌檢小車測道岔幾何形位→道岔精調、固定、聯調→道岔部件加防護膜、清理雜物→澆筑前線路檢測→道岔區道床板砼施工→施工區封閉、砼人工抹面、養生→道岔焊接、無縫線路鎖定→焊后線性調整→收尾
3.2、總體施工方案
3.2.1根據鋪設工期要求在雙城車站安排2個作業隊負責兩端無碴道岔施工。
3.2.2按照散件吊裝到大件運輸汽車上→通過鐵路運輸至鋪軌基地進行存放→搭設預組裝平臺，使用龍門吊預組裝8組道岔，→路基達到鋪岔?xiàng)l件后，通過經調查加固整修好的道路運輸?shù)杰?chē)站指定吊裝地點→采用100T左右的汽車吊將組裝完的道岔吊裝到位→進行綁扎鋼筋、粗調→安裝上層鋼筋并立模→進行精調→灌注廠拌混凝土→拆除模板、養護的順序施工。
3.2.3鋪設順序?yàn)椋菏紫仁┕ば码p城站南北岔區4組單開道岔，然后鋪設南北岔區2組單渡道岔的順序進行。其中按照5#、7#、6#、10#→1#、3#、2#、4#的順序進行施工。
3.2.4道床板混凝土鋼筋在車站設臨時加工場集中加工成半成品鋼筋后，汽車運輸?shù)绞┕がF(xiàn)場，人工完成現場綁扎和絕緣檢測的工作。
3.2.5道床板混凝土由中交二航局三分部拌合站供應，采用模筑混凝土的施工，即采用鋼模板和廠拌混凝土，罐車運輸?shù)浆F(xiàn)場后，砼泵車泵送入模，插入搗固器搗固，人工收漿抹面，最后拆模、養護。
3.2.6道岔焊接采用鋁熱焊接，當?shù)来舶寤炷翉?qiáng)度達到75%以上后，自然溫度達到道岔兩側正線軌道設計軌溫上下限時，即可道岔內外自由放散、焊接鎖定，待區間長軌條鋪設完畢，再與區間線路焊聯成跨區間無縫線路。

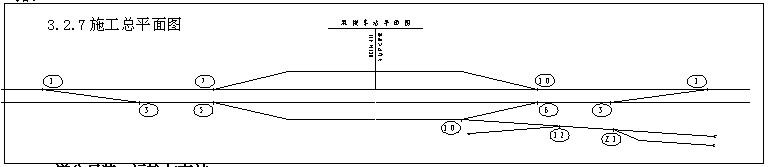

3.2.7施工總平面圖

3.3、道岔吊裝、運輸與存放
3.3.1道岔產品裝卸
3.3.1.1針對大號碼道岔部件尺寸大、易變形的特點，施工單位要會同廠家、運輸部門協商，制定詳細的裝卸車和裝載加固方案并認真執行。
3.3.1.2 道岔裝卸作業時，輕起慢放，減小起落沖擊，防止道岔產生損傷變形。
3.1.1.3道岔尖軌與基本軌組裝件、可動心軌轍叉組裝件、長度大于15米的配軌及箱裝零件，都使用大型起重機械裝卸。起吊時使用吊裝扁擔梁和柔性吊帶，繩索的吊點必須是廠家標記的吊點處，不允許任意或單點起吊。起吊時緩緩起落，防止工件碰摔。
3.3.1.4混凝土岔枕使用起重機械裝卸，裝卸時輕吊慢放，避免互相碰撞，發生磕角、掉塊、碰傷或折斷。為了有利于岔枕不受傷損，并方便吊裝運輸，宜采用長短枕分別捆綁、搭配裝運方式。
3.1.1.5道岔產品卸車地點的地面在卸車前平整好。對于尖軌與基本軌組裝件、可動心軌轍叉組裝件，落地點必須是工件的底平面，防止工件側面先著地致使工件變形。
3.3.2道岔產品運輸
3.3.2.1道岔產品運輸無論是大組件或是組裝軌排，都采用專用的夾具固定。
3.3.2.2 提前考察、測算汽車運輸路線，對小半徑地段進行拓寬；對路基軟弱地段進行加固。
3.3.2.3汽車要改造，加托架固定于車板上，道岔軌排要放置于墊木上，保護好岔枕底部鋼筋。
3.3.3道岔產品存放
3.3.3.1道岔產品存放場地應平整堅實、排水暢通，支墊頂面高差不大于10mm。存放場地位置盡量靠近道岔鋪設現場，并設專人看守。
3.3.3.2道岔鋼軌件嚴格按規定分類存放，不得隨意堆放，以免產生變形，造成較大質量變化。出廠時臨時固定零件不得隨意拆除。堆碼時，轉轍器、可動心軌轍叉組件最多碼放兩層。鋼軌件的碼垛層數不得多于4層。鋼軌件和地面間應鋪墊緩沖襯墊（如木質墊塊），每層用襯墊墊實墊平，襯墊應按高度方向垂直設置。
3.3.3.3混凝土岔枕按組擺放并設置標簽，長短順序碼垛，長枕在下、短枕在上，每層岔枕間應有兩塊墊木，上下層的墊木豎直對齊，在一條豎線上，碼垛層數不得超過4層。岔枕運輸、裝卸、堆放時，套管和支撐螺栓孔加蓋臨時封閉，防止落入泥土等雜物。
3.3.3.4道岔扣件存放采取相應措施進行防雨、防曬、防銹、防腐、防盜、防變形損壞。
4、施工小結
4.1加強道岔廠內與進場驗收，發現問題及時記錄匯報，避免偏差累積到混凝土澆筑之后，造成調整困難；
4.2道岔組裝完成后，首先要對道岔內部尺寸進行檢查，如軌距，支距，各項密切指標等，確認達到規范要求后才可進行下道工序，可最大程度減少道岔精調工程量；
4.3調整作業的經驗非常重要，因此道岔精調作業人必須固定；
4.4支撐系統及加固方案必須嚴格按照施工方案認真落實到位，并安排專人檢查；
4.5選用優質模板，保證混凝土表面質量；夜間施工，要做好照明；施工前適時對混凝土界面灑水濕潤；控制混凝土入模溫度，在冬季施工時一般在5～10℃為最佳，在澆筑混凝土以前還應該對基礎及新混凝土接觸的冷壁用蒸汽預熱，對原材料應視氣溫高低進行加熱，確保灌注期間及之后一段時間環境溫度變化不大。另外還要注意運輸中的保溫、澆筑過程中減少熱量的損失以及保溫養護。
5、結語
無碴道岔在客專建設中有著廣泛的前景，尤其是特別是大號碼道岔對車輛通過道岔的速度更為重要，而在正線整體道床中無碴道岔又是整體施工技術的重難點。通過對道岔進場前組裝、吊裝、運輸有著很高的要求，哈大客專鋪設最大的62號道岔是今后研究的對象，如何保證道岔運輸、吊裝、組裝精度要求是至關重要的，同時在整體道床澆筑過程中長大軌件受溫度變化產生的變量如何控制、如何保證精度要求是今后研究的方向；通過精心組織、合理安排從而有力的保證了無碴道岔施工，確�？偣て谝蟆�
參考文獻：
[1]鐵科技[2005]135號《客運專線道岔暫行技術條件》
[2]鐵建設[2005]160號《客運專線鐵路軌道工程施工質量驗收暫行標準》
[3]TZ210－2005《鐵路混凝土工程施工技術指南》
[4]TZ211－2005《客運專線鐵路軌道工程施工技術指南》
[5]TB/T1632-2005《鋼軌焊接通用技術條件》
[6]TB/T2614《轉轍機通用技術條件》
[7]（工管技［8］號）《客運專線無砟軌道道岔鋪設暫行技術條件》
[8]《客運專線無砟軌道鐵路工程施工質量驗收暫行標準》（鐵建設［2007］85號）
