摘　要：光電設備的穩定平臺通常采用閉環控制鏈路來實現光電設備視場內圖像的穩定，目前沒有專用的多模塊檢測設備來判斷穩像的多路平臺多個控制信號狀態是否正常，為了解決多信號狀態判斷問題，筆者設計并應用了一種多路穩定平臺檢測系統。該系統主要用來檢測穩定平臺多信號的狀態，通過模擬相關信號調整鏈路來實現對穩定平臺狀態的檢測，并在實際應用中得到驗證。

　　關鍵詞：穩定控制平臺;檢測系統;AD;DA

　　1　概述

　　1.1　開發目標

　　測試平臺主要是用來測試穩定平臺的功能，現需要對5套穩定平臺進行輪流測試。

　　穩定平臺的測試項目主要包括如下幾項。

　　(1)AD轉換測試。每套穩定平臺上都有一個16位的AD，所以需要設計對應16位的DA，穩定平臺的AD轉換芯片由主控板控制。通過上位機發送給穩定平臺，再通過總線讀取AD轉換值，再在上位機顯示結果。

　　(2)DA轉換測試。每套穩定平臺上都有一個4通道16位的DAC，所以需要設計對應16位的AD，主控板控制穩定平臺的DAC進行數據轉換，上位機通過數據采集卡發送給DA，轉換結果再輸出給采集卡的AD通道，并在上位機上顯示。

　　(3)軸角結算轉換測試。每套穩定平臺上都有一個軸角結算模塊，轉換器接收18位的數字角度輸入值，經過軸角結算模塊轉化后，輸出給上位機，查看角度值。軸角結算模塊連接到旋轉變壓器的輸出，將旋轉變壓器輸出的模擬量角度信號轉換為數字量。

　　1.2　主要器件設計說明

　　旋轉變壓器(ResolverTransformer)是一種電磁式傳感器，又稱同步分解器。它是一種測量角度用的小型交流電動機，用來測量旋轉物體的轉軸角位移和角速度，由定子和轉子組成。旋轉變壓器的工作原理和普通變壓器類似，區別在于普通變壓器的原邊、副邊繞組是固定的，所以輸入、輸出電壓比是常數，而旋轉變壓器的輸出電壓隨轉子的角位移而發生變化，輸出繞組的電壓幅值與轉子轉角成正弦、余弦函數關系，或者保持一定的比例關系。

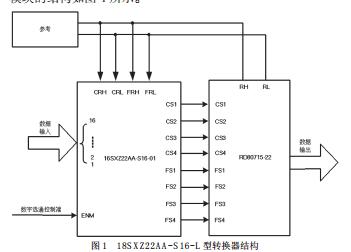

　　本系統中，使用18SXZ22AA-S16-L型轉換器，軸角結算芯片直接和轉換器連接，轉換器需要+15V、-15V和+5V共三組電壓，輸入為18位數字角度，輸出為粗精角度值。模塊的結構如圖1所示。

　　模塊說明如下。

　　(1)“+15V”“-15V”為電源輸入引腳。

　　(2)“GND”為電源與數字量的公共地。

　　(3)“CRH”“CRL”為粗通道參考信號的輸入端，“FRH”“FRL”為精通道參考信號的輸入端，粗、精通道共用同一參考時，可將CRH和FRH、FRL和CRL短接，“RH”為高端，“RL”為低端。

　　(4)“CS1”“CS2”“CS3”“CS4”為粗通道軸角信號的輸出端，“FS1”“FS2”“FS3”“FS4”為精通道軸角信號的輸出端，兩者的速比為1:16。

　　(5)“1”～“16”為數字全角量輸入端。“1”為最高位，其權值為180°，“2”為次高位，其權值為90°，“16”為最低位，其權值為0.00549°。

　　(6)“ENM”為轉換器的數字選通控制端，當“ENM”為邏輯“高”電平時，轉換器的粗通道輸出將跟隨數字輸入量變化，精通道輸出與粗通道輸出呈16:1的速比關系;當“ENM”端為邏輯“低”電平時，轉換器的輸出將被鎖存為下降沿時刻的輸入數據，并保持不變，直至“ENM”端再次被置為“高”電平[1]。

　　2　檢測系統功能描述

　　上位機采用嵌入式主控板，通過設計相應的底板以及采集卡，配以自行設計的箱體組成一個測試用計算機平臺。通過串行接口和穩定平臺以及主控板進行通信，可以讀取AD轉換值，也可以設置DA轉換的數據，可以保存總線數據，還可以發送旋變信號并回采比較。計算機可以自由設置并選擇需要測試的板卡。需要測試的功能如下。

　　(1)對穩定平臺上的AD進行測試，穩定平臺包含AD7656芯片，16位的250kSPS的6通道AD轉換芯片，箱體中的數據采集卡可以輸出6路對應的模擬信號給穩定平臺，穩定平臺上的AD轉換芯片由主控板上的ARM進行控制AD轉換，轉換后的結果保存到ARM內，再發送給上位機。采集速度不大于2Kbps[2]。

　　(2)對穩定平臺上的DA功能的測試同上，由上位機設置電壓值通過控制穩定平臺上的DA輸出3路模擬量，外加1路驅動板DA輸出，然后通過數據采集卡讀取后進行比較。

　　(3)對于旋轉變壓器功能的測試，是由PC機發送數字角度值給18SXZ22AA-S16-L型轉換器，轉換器將數字角度值轉換成模擬角度信號輸出到穩定平臺的軸角結算模塊，穩定平臺的軸角結算模塊轉換出數字量的角度值后，再由ARM回讀給PCI數據采集卡進行比較。

　　五塊穩定平臺是輪流進行測試的，在某一時刻只對其中一塊穩定平臺進行測試，測試完一塊板卡后繼續測試下一塊板卡，這是通過多路模擬開關實現切換的。采用多路模擬開關，就可以使主控板依次輪流測試各個穩定平臺。

　　3　實際應用驗

　　證實現過程通過電腦串口接收測試板卡發送的各個IO板的實時狀態，包括AD、DA、IO、軸角結算的運行狀態，如果正常，對應的功能狀態收到的結果為1，反之為0.1s一次更新率，波特率為115200，打包發送5套穩定平臺的狀態數據。

　　(1)DSP和FPGA發送控制指令，控制AD、DA、IO輸入數據及采樣值，比較返回值與輸出值。

　　(2)DSP和FPGA發送旋變模擬角度數據到旋變模塊，并控制模擬開關分別選通各IO板的激磁信號到旋變模塊，促使旋變模塊輸出模擬角度值返回至DSP和FPGA，比較兩個角度值。

　　4　結　語

　　檢測系統采用新的檢測思路和技術來完成該伺服控制電路的工作狀態檢測，這為整個光電設備的可靠運行提供了保證。通過ARM實現數據采樣及處理功能，可為電路延時電路把關，通過與設計時間對比來檢測器件是否有問題，甚至可以查出同一批次電路及器件的缺陷。工況檢測功能的加入，更加完善的電路的檢測，不僅調整方便，同時，節約了人力、物力、時間，降低了調試風險。
