摘要：結合正在施工的上海至西安高速公路項目實際情況，對跨京杭大運河特大橋主橋施工總體方案進行闡述。
　　關鍵詞：京杭運河特大橋承臺主塔橫梁主梁施工
　　一、工程地理位置

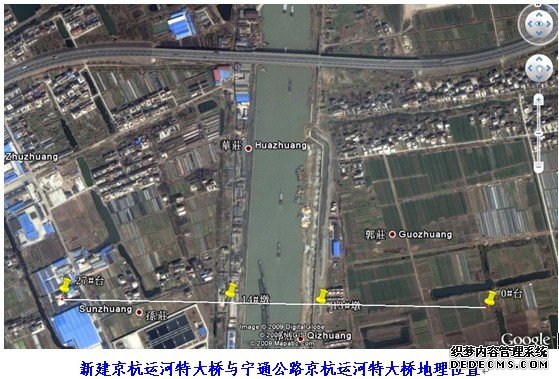

　　本工程位于揚州市境內，為上海至西安高速公路跨京杭運河特大橋獨立標段，該標段東起邗江區沙頭鎮，路線向西跨越京杭運河后，西岸進入廣陵湯汪鄉，橋梁止于湯汪污水處理廠附近。

　　二、工程概況
　　主橋橋型為雙塔雙索面混凝土斜拉橋，橋孔布置為28.5m+79.5m+248m+79.5m+28.5m。邊跨設有輔助墩，主橋全長464m。

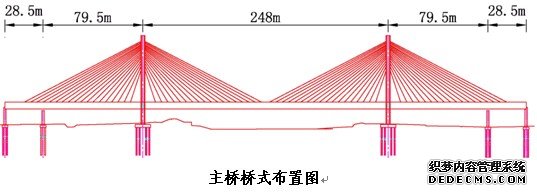

　　主橋橋式布置圖

　　三、主要施工方案
　�、逯魉�墩承臺施工
　�、胖魉�墩結構形式

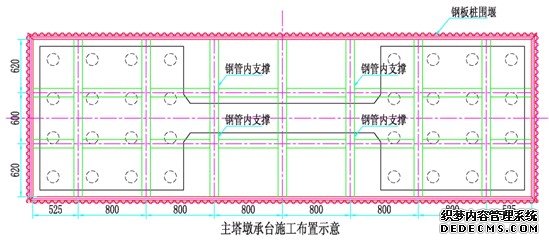

　　主塔墩為啞鈴型承臺，長56.9m，寬16.8m。
　�、剖┕し桨�
　　由于13#、14#主塔墩位于大堤外側，考慮大堤安全及地下水位影響，13#、14#主塔墩承臺采用鋼板樁圍堰圍護施工。

　�、嬷魉�施工
　�、胖魉�結構形式
　　本橋主塔采用H形鋼筋混凝土橋塔，承臺頂至塔頂高72.913m(70.413m)，橋面以上塔高約59.5m。塔頂外側間距39m，塔根處外側間距約為46.8m，橋面以上33.3m處設一橫梁。梁底以下部分稱為下塔柱，梁底以上至上橫梁段稱為中塔柱，上橫梁以上部分稱為上塔柱。主塔上、中塔柱區段稍微向內收，方便斜拉索錨固。主塔混凝土采用C50。
　　下塔柱截面的縱向?qū)挾?.5m，橫向?qū)挾葹?.5m，實心截面；中塔柱縱向?qū)挾葹?.5m，橫橋向?qū)?.5m，壁厚均為70cm。
　　上塔柱為斜拉索錨固區段，順橋向?qū)?.5m，橫橋向?qū)?.5m，斜拉索錨固側壁厚135cm，其余兩側壁厚80cm。塔頂設有3m的裝飾段。
　�、剖┕し桨�
　　下塔柱采用整體鋼模一次澆注施工，中、上塔柱采用液壓爬模施工。
　　在承臺施工完成后，在每個主塔墩布置2臺QTZ210型自升式高塔吊及2臺1t雙籠施工電梯，塔吊及施工電梯隨塔柱升高而升高。利用塔吊安裝塔柱施工液壓爬模、勁性骨架、鋼筋及橫梁施工鋼管柱及支架等。

�、鐧M梁施工
　�、艡M梁結構形式
　　橫梁為預應力混凝土結構，為單箱單室截面。橫梁寬5.1m，高度3～4.8m，壁厚均為40cm。
　　⑵施工方案

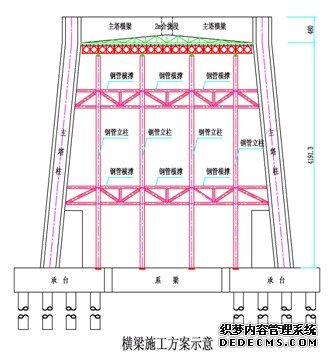

　　橫梁采用在下橫梁上設鋼管支撐柱，貝雷梁支架施工。橫梁施工鋼管柱隨中塔柱施工適時接高并布置桁架式橫撐，橫撐共布置2道，間距15m，在鋼管柱頂布置貝雷梁桁架作為橫梁施工平臺。為避免橫梁施工時出現收縮裂紋，橫梁中間設2m合龍段�；炷�土澆注完畢并等混凝土強度達到設計要求后，及時進行預應力張拉、壓漿。
　�、柚髁菏┕�
　�、胖髁航Y(jié)構形式
　　本橋主梁為雙向預應力混凝土結構，混凝土標號C55，截面為邊主梁形式，主梁頂面全寬37.1m。邊主梁梁高為2.3m。橋梁中心線處梁高2.635m，肋寬2.2m，主塔附近主梁肋寬變厚至2.75m。為了與結構受力相適應，在邊跨輔助墩及邊墩附近主梁采用單箱單室截面內填C20混凝土作為壓重段，其余大部分為標準段。
　　全橋共分10類69個節段，其中60個節段長為6.5m，與索具及橫梁間距相同。全橋在邊跨、中跨共設三個合攏段，合攏段為標準截面，長度為2.0m。
　　⑵施工方案

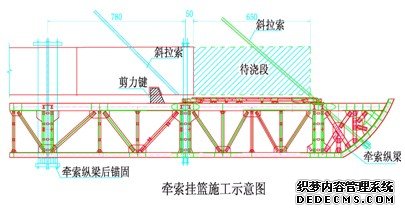

　　主梁標準節段采用牽索掛籃懸澆施工；塔墩處的25m長0#塊及1#塊采用支架法現澆施工；邊跨現澆段采用支架法施工。
　　牽索掛籃懸臂澆注法施工最大節段混凝土方量為167.3m3，重約435t，牽索掛籃自重約210t。主梁施工先合攏邊跨，后合攏主跨,合龍段在吊架上現澆，同時使用壓重配合。
　　0、1號塊在塔根范圍長25m，寬37.1m，梁底與支座底相距50cm，在澆筑0、1號塊時，設置硫磺砂漿臨時支座及JL32鋼筋作為施工階段梁塔的臨時固結措施。0、1號塊C55混凝土共計732.1m3，一次澆筑完成。0、1號塊在主塔施工完成并拆除主塔施工支架后進行施工。

　　四、結束語
　　目前京杭運河特大橋主橋已進入施工階段，雖然在京杭運河上已修建了多座橋梁，但京杭運河上采用斜拉橋結構形式的并不多見。本項目地處揚州市郊區，本項目的建成，既能促進整個公路網的完善，也是城鄉建設中的亮點。
　　參考文獻：
　　[1]姚玲森.《橋梁工程》.人民交通出版社2008.7
　　[2]劉士林梁智濤孟凡超.《斜拉橋》.人民交通出版社2004.9
　　[3]周孟波劉自明王邦楣.《斜拉橋手冊（精）》.人民交通出版社2004.3
　　[4]張發強.《斜拉橋特點及施工技術簡介》.科技咨詢導報2007年30期
　　
