摘要：南京大勝關長江大橋是京滬高速鐵路的控制性工程，也是滬漢蓉鐵路的越江通道，同時搭載雙線地鐵，橋梁荷載大，設計時速高，對橋梁施工測量提出更高的要求。施工前，以京滬高速鐵路基礎控制網為基礎建立橋梁精密控制網，保證橋梁中心線與線路中線協調一致，滿足橋梁施工需要。三桁六跨連續鋼梁安裝前，進行主橋控制網和加密，保證鋼梁中心線和線路中心線的一致，并根據鋼梁中桁軸線，建立局部坐標系，進行鋼梁線型監控，滿足鋼梁合攏的需要。對線下工程進行沉降觀測和評估，確定無碴軌道施工的時機。通過上述關鍵部位測量技術的實施，保證南京大勝關長江大橋施工測量滿足設計要求。

　　關鍵詞：高速鐵路 控制測量 三桁六跨連續鋼梁 線型監測 線下工程沉降觀測 箱梁徐變觀測

　　1、工程概況

　　南京大勝關長江大橋設計長度為9.273km，既是京滬高速鐵路越江通道，也是滬漢蓉鐵路越江通道，應南京市要求搭載地鐵越江通道。[1]全橋共分為四部分：南岸合建段、北岸合建段、主橋和北高速引橋。南岸合建段、北岸合建段采用鉆孔樁基礎，墩身為空心墩，左、右幅墩身通過帽梁連接，上部結構有京滬高速、滬漢蓉、地鐵梁2片共4片混凝土預制箱梁，軌道為有碴軌道;主橋設計為鉆孔樁基礎、雙壁鋼圍堰或吊箱圍堰承臺，墩身為空心墩，左、右幅墩身通過帽梁連接，主橋采用鋼桁拱橋、整體鋼橋面板混凝土道碴橋面，主橋4#墩至10#墩設計為三桁六跨連續鋼桁拱梁，孔跨布置為108m+192m+336m+336m+192m+108m，共1272m，主橋0#墩至4#墩設計為三桁鋼梁;北高速引橋采用鉆孔樁基礎、承臺基礎，上部結構為單片混凝土預制箱梁，軌道為無碴軌道。

　　2、施工測量的難點

　　2.1控制測量的精度要求高

　　京滬高速鐵路控制測量要求同時滿足勘察設計階段、施工階段和運營維護階段三個不同時期的需要,同時保證三個階段的坐標和高程系統的起算基準統一、測量精度協調統一。南京大勝關長江大橋是京滬高速鐵路的一段，其控制網必須與京滬高速鐵路全線控制網坐標、高程系統的起算基準統一和測量精度協調統一，還要保證橋梁范圍內構筑物間的測量精度協調統一。

　　2.2三桁六跨連續鋼桁拱梁施工監測精度要求高

　　六連續鋼桁拱梁施工測量是一座大型精密工程，不僅要求連續鋼桁拱梁施工完成后，滿足墩臺處橫梁中心線與設計線路中心線偏差≦±10mm、墩臺固定支座處橫梁中心里程與設計里程偏差≦±10mm，相鄰橫梁中線相對偏差及墩臺處橫梁頂與設計高程偏差≦±10mm的規范要求，還要求鋼梁施工監測數據真實反映各個節間之間的相對關系，真實反映同一節間拱上弦、拱下弦和系桿9個節點間的相對關系，滿足鋼梁安裝合攏的精度要求，六連續鋼桁拱梁孔跨布置。

　　2.3無碴軌道變形監測技術要求高

　　北高速引橋采用的無碴軌道技術，其特點就是工藝和精度都要求高，運營維護技術特殊。尤其軌道調節高程的范圍為-4mm～+16mm，要求布設沉降觀測網，對橋梁基礎沉降和箱梁混凝土徐變引起的上拱度變化進行監測，并對沉降量進行評估和預測，確定鋪軌的時機,其精度要求和測量頻次要求高。

　　3、控制網的建立和應用

　　3.1平面控制網的施測

　　3.1.1平面控制網的布設

　　我國平面基礎控制點稀少，其密度遠遠不能滿足京滬高速鐵路的平面基礎控制的要求，京滬高速鐵路控制網布設根據“先整體，后局部”，由高級到低級逐級控制的原則[2]，沿線布置首級控制網點(CP0)，約100Km/個。在CP0的基礎上，從北京開始，沿線路走向每4km一對點，點間距為1km，離線路中線100～200m，不宜受到破壞，滿足GPS觀測要求的地方布設基礎平面控制網(CPⅠ)。線路控制網(CPⅡ)和基樁控制網(CPⅢ)均是在基礎平面控制網(CPⅠ)的基礎上建立的，分別滿足線下工程施工和軌道施工的需要。

　　在圖1中，CPⅠ-100、CPⅠ-101 、GPS19、DQ10、 DQ3、GPS3、LNT04、CPⅠ-083、CPⅠ-084為南京大勝關長江大橋范圍內的CPⅠ控制點，并以這9個CPⅠ控制點建立精密控制網，滿足線下工程施工測量的需要。

　　3.1.2平面控制網的測量方法

　　CPⅠ觀測采用GPS靜態測量，按照B級技術要求進行，CPⅡ觀測也采用GPS靜態測量，按照C級技術要求進行。[3]

　　GPS外業數據處理采用Trimble5700隨機軟件TGO1.61解算基線、重復基線合格，經過閉合環差檢驗通過后，在WS-84坐標系進行三維無約束平差，然后在工程坐標系中，采用軌道設計高程25 m為投影面進行約束平差。

　　3.2高程控制網的施測

　　京滬高速鐵路施工、鋪軌、運營維護全部采用二等水準測量。南京大勝關長江大橋高程控制網是在線路高程點CPⅠ-084、CPⅠ-100、QBM1、QBM2、CPⅡ401的基礎上按照二等水準測量規范要求建立起來的，為了方便施工測量，水準點間距為500m左右。

　　3.3平面控制網的使用要求

　　由于長江兩岸地質條件差，受施工等外界條件的影響，平面基準點CPⅠ、CPⅡ及高程基準點可能會產生位移或者受到破壞，施工過程中定期復測和進行基準點的恢復。

　　4、三桁六跨連續鋼桁拱梁施工監測

　　4.1鋼梁施工控制網的加密

　　為了保證六跨連續鋼桁拱梁中心線和南京大勝關長江大橋中心線一致，首先鋼梁施工前對主橋控制網進行復測，在主橋控制網滿足規范要求的基礎上，按照CPII的技術要求，采用GPS靜態測量技術，在連續鋼梁的起始墩4#墩和終端墩10#墩墩頂進行控制點加密。然后以4#墩加密點與北岸控制點、10#墩加密點與南岸控制點為已知邊，參照CPII導線測量的技術要求，對5#～9#墩墩頂加密點進行坐標測量。導線測量水平角與測量距離的觀測技術要求。

　　高程貫通測量采用全站儀三角高程測量法按照二等水準測量技術標準執行，測量時啟用TCA2003全站儀自動瞄準功能，對向觀測，每站正、倒鏡多個測回觀測等技術手段，削弱大氣折光改正后殘差和全站儀校正后殘差對測量成果的影響。

　　4.2三桁連續鋼桁拱梁線型監控測量

　　南京大勝關長江大橋主橋設計為三桁六跨連續鋼桁拱梁，鋼梁拼裝時采用吊索塔架三層拉索輔助施工。鋼梁拼裝時影響線型的要素很多，如鋼梁制造誤差、鋼梁的安裝誤差、鋼梁上面外加荷載、鋼梁橋面板的焊接、拉索的拉力及外界環境等，鋼梁安裝線型監測的目的是：真實反映合攏口相鄰節間的相對關系，真實反映同一節間各桿件間的相對關系，為下一個節間的鋼梁調整提供依據。

　　主橋鋼梁離岸邊較遠，為了避免利用不同的控制點測量，控制點自身誤差引起數據不同一，利用轉點的方法，晚上視線欠佳，采取以7#、8#中桁固定支座為起始點，以其他墩中桁縱向支座為方向線，建立局部坐標系進行測量。測量時間選在凌晨1：30～4:30,溫度相對穩定，沒有陽光的影響，并詳細記錄鋼梁的荷載、鋼梁的溫度，以最快速度完成同一節間拱上弦、拱下弦和系桿9個節點測量，將測量成果報監控單位計算后，確定下一個節間的調整數據。

　　5、線下工程沉降觀測

　　5.1線下工程沉降觀測點的布置

　　北高速引橋沉降變形觀測點分為基準點、工作基點和觀測點三種：基準點用于建立沉降變形觀測點監測網， 選用QBM3(在試樁基礎上建立的基巖樁)、QBM1、國家點Ⅱ蒲黃5及GPS16為基準點，為了保證基準點的準確性，每6個月聯測一次;工作基點用于直接觀測墩臺的沉降，在高程控制網的基礎上加密形成，通常工作基點距離為200米左右。但由于長江兩岸地質條件差，容易產生沉降和受施工的影響，在進行沉降觀測過程中，定期對工作基點與基準點之間進行二等水準聯測，一般為三個月;觀測點代表觀測對象的變形特征，承臺基礎澆筑混凝土?xí)r，在承臺的左側小里程角上、右側小里程角上布設沉降觀測點，當承臺需要回填時，在上下游墩身(距離地面0.5m)各埋設一個觀測點，并將沉降觀測量轉換到墩身沉降觀測點上。

　　5.2線下工程沉觀測技術要求

　　水準網的觀測按照國家二等水準施測，必須采用附和或閉合水準線路，不許采用支水準線路或中視法，水準線路經過的工作基點或基準點不少于兩個。

　　從承臺澆注完成到主體工程完工期間，除架橋機通過時有特殊要求，一般每周測量一次。北高速引橋梁基礎采用崁巖樁，橋梁靜置期為3各月，經觀測，在此期間橋梁基礎沉降趨于穩定，提出初次評估，通過后，進行無碴軌道基礎施工，在此期間沉降觀測繼續進行，二次評估通過后進行軌道施工。[3]

　　5.3梁體徐變觀測

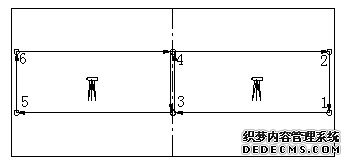

　　預制箱梁梁體徐變觀測水準線路觀測按二等水準測量精度要求形成閉合水準路線，其中觀測1，2，3，4構成一個閉合環，測點3，4，5，6構成第二個閉合環，具體布置如圖3：

　　圖3 箱梁徐變觀測線路圖

　　



　　北高速引橋預應力混泥土預制梁在制梁場批量生產，且對原材料變化不大、預制工藝穩定，

　　每30孔選擇設置觀測標。觀測頻率要求：①預應力張拉期間，張拉前、后各一次;②預應力張拉完成至無碴軌道鋪設前，預應力張拉完成第1、3、5天各測一次;③橋梁附屬設施安裝期間，1次/周，安裝前、后各一次;④無碴軌道鋪設期間，1次/周。[3]

　　6、結束語

　　南京大勝關長江大橋施工測量是一項大型精密工程，既要保證橋梁中心與京滬高速鐵路線路中心線一致，還要保證橋梁范圍內各項構筑物的幾何尺寸和空間位置滿足規范和設計要求，在施工測量中，對控制網建立和復測、基礎施工測量、三桁六跨連續鋼桁梁安裝測量及線下工程沉降觀測等重要環節進行重點控制，從而保證各項技術指標滿足高速鐵路施工的要求。

　　[1] 崔巍,成傳義,郭昇. 南京大勝關長江大橋控制測量的“三網合一”[J]. 橋梁建設, 2008,(6): 8-11.

　　(CUI Wei, CHENG Chuan-yi, GUO Sheng. "Combined Three Networks" for Control Survey of Dashengguan Changjiang River Bridge in Nanjing[J]. Bridge Construction, 2008, (6): 8-11.in Chinese)

　　[2] 孔祥元，梅是義.控制測量學[M]. 武漢: 武漢測繪科技大學出版社, 1996.

　　[3] 鐵建設〔2006〕189號, 客運專線無碴軌道鐵路工程測量暫行規定[S].

---
