【摘要】:本文分析了工作中故障處理的實例闡述了9種方法的應用,同時闡明只有吃透原理,靈活組合應用這些方法,不斷總結積累經驗,才能快速提高故障處理的技術水平。
　　【關鍵詞】:繼電保護，故障，處理方法
　　1引言
　　繼電保護工作是一項技術性很強的工作。如果只想學會對設備的調試并不難,只要經過一段時間的培訓,按照調試大綱依次進行就可實現。而一旦出現異�，F(xiàn)象,想處理它并非易事。它要求工作人員有扎實的理論基礎,更要有解決處理故障的有效方法。一個合適的方法,在工作中能幫你少走彎路,提高效率�？梢哉f繼電保護技術性很大程度上體現在故障處理的能力上。因此,如何用最快最有效的方法去處理故障,體現技術水平,成為廣大繼電保護工作者所共同要探討的課題。
　　29種故障處理方法
　　2.1掉換法
　　用好的或認為正常的相同元件代替懷疑的或認為有故障的元件,來判斷它的好壞,可快速地縮小查找故障范圍。
　　這是處理綜合自動化保護裝置內部故障最常用方法。當一些微機保護故障,或一些內部回路復雜的單元繼電器,可用附近備用或暫時處于檢修的插件、繼電器取代它。如故障消失,說明故障在換下來的元件內,否則還得繼續在其它地方查故障。
　　如一條110kV旁路LFP-941A微機保護運行指示燈忽閃忽滅,并不打印任何故障報告,很難判斷為何故障。正好附近有備用間隔,取各插件相應對換,查出故障在CPU插件上。用此項方法,要特別注意插件內的跳線、程序及定值芯片是否一樣,確認無誤方可掉換,并根據情況模擬傳動。
　　2.2電位變化法
　　通過對二次回路各節點直流電壓、電位變化的監視來確定從哪一點開始出現故障。
　　此法主要用于查開關的拒分、拒合、綠紅燈不亮等控制回路或光字牌不亮等信號回路中一些故障。
　�、偃缒骋痪�路開關在分閘狀態,但控制回路的指示綠燈不亮或開關拒合。如圖1接線,圖中KB為防跳閉鎖繼電器,HQ為合閘線圈,KTP為跳閘位置繼電器,GN為開關指示綠燈,KK為萬能轉換開關,DL為開關輔助節點,節點1和2分別為正、負電源。

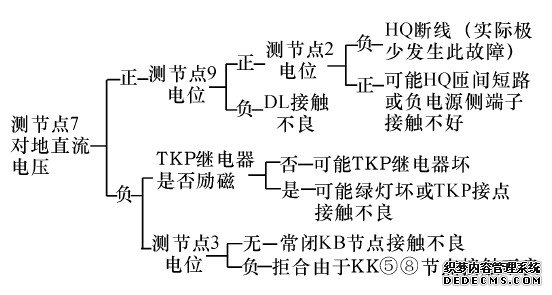

　　結合圖1接線,從圖2可明顯看出,對地電位正、負發生變化的環節是故障最可能發生的地方。

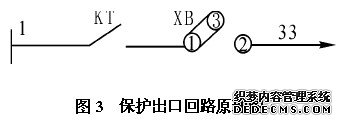

　　②用保護傳動試驗,來判斷某開出回路是否正常。如在主變保護檢驗時需傳動母分或旁路開關等設備正在運行,但又不具備投上壓板連跳的設備。圖3中KT代表主變保護跳閘繼電器節點,XB表示出口壓板,33代表跳閘出口回路節點。
　　

　　在確認壓板已退出,萬用表正常的前提下,測量壓板①節點的對地電位(BCJ未動時此點懸空,無電位)。當主變保護啟動出口KT動作,必定會發一個正電位到壓板XB的①節點,使直流電壓表正電位翻轉,如果實際未有此現象那回路就很可能存在不正常了;此時測壓板XB的②節點,應該為負電位,如不符,說明下一級回路有異常。
　　2.3短接法
　　將回路某一段或一部分用短接線入為短接,來判斷故障是存在短接線范圍內,還是其它地方,以此來縮小故障范圍。此法主要用于電磁鎖失靈、電流回路開路、切換繼電器不動作、判斷控制KK等轉換開關的接點是否好等。

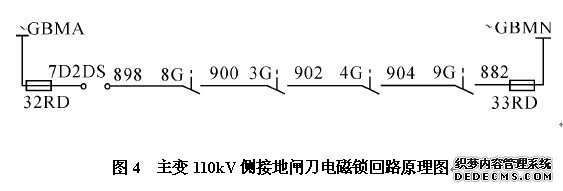

　　①電磁鎖失靈故障在變電所檢修中經常遇到。原理見圖4,圖中7D2DS為主變110kV側接地刀閘電磁鎖,8G為主變110kV側旁路隔離開關輔助節點,3G為主變220kV側隔離開關輔助節點,4G為主變220kV側旁路隔離開關輔助節點,9G為主變35kV側隔離開關。

　　從圖4可知只有當8G,3G,4G,9G同時閉合時,7D2DS才會動作。而事實7D2DS失靈故障涉及主變?nèi)齻?cè)隔離刀閘輔助節點。由于220kV變電所場地大,跑遍整個變電所去取下罩在各隔離刀閘輔助開關上的鐵殼再檢查每付節點的好壞,這種做法很盲目費時。此時用短接法很方便,先到110kV開關端子箱檢查熔絲32RD,33RD兩端電壓是否正常,再短898與882,來判斷電磁鎖本身好壞,再取下短接線短900與822來判斷8G好壞。依次排查,假如在短902與882時出現7D2DS失靈,則表明故障是由3G節點壞引起的,去主變220kV側隔離開關處檢查隔離閘刀輔助接點即可。

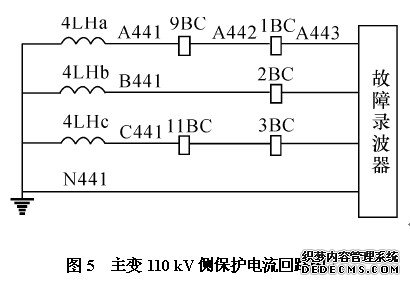

　�、谌珉娏骰芈烽_路故障,也可用此法去解決。圖5中BC為電流繼電器。
　　

　　在保護帶負荷試驗時發現A相無電流,那肯定是TA二次回路存在開路現象。由于運行時TA二次開路會產生高壓,為保證人身安全,因此只能先將高壓設備停役,再在機構端子箱的A441和N441處通入適當?shù)亩�次試�?yàn)電流,可短保護屏端子排上的A441與N441,如前一級回路有電流,說明故障在A441的下一級,再轉短A442與N441來判斷9BC及回路是否良好,同理短A443與N441,直至查到開路點。
　　2.4參照法
　　通過正常與非正常設備的技術參數對照,從不同處找出不正常設備的故障點。
　　此法主要用于查認為接線錯誤,定值校驗過程中發現測試值與預想值有較大出入又無法斷定原因之類的故障。
　　①在進行回路改造和設備更換后二次接線不能正確恢復時,可參照同類設備接線。如更換新的控制KK開關及接線后,出現開關不能正常分合故障。一般來說是二次線在恢復過程中接錯了。為了盡快找到原因,可參照相鄰線路控制KK(一般情況下同一塊控制屏上,各條出線的控制KK開關接線是相同的)的接線,根據其線頭標號套上的編碼及接線位置一一對照找出不同點,就很容易發現錯線所在。
　�、谠诶^電器定值校驗時,如發現某一只繼電器測試值與其整定值相差甚遠,此時不可輕易判斷此繼電器特性不好,或馬上去調整繼電器上的刻度值。因?yàn)?所用的測量表計是否準確直接影響檢驗結果。這時可用同只表計去測量其它相同回路的同類繼電器(正常情況下一個檢修周期內動作值變化不會相差較大),如定值均正確,說明表計準確,據此可判定,出現測試值與定值偏差超出正常范圍的繼電器有問題,應予以更換。
　　③保護帶負荷試驗難以確認數據正確與否,可從同類已運行的設備上讀取數據,如指示燈情況、微機保護液晶顯示屏中的內容等進行參照以便縮小故障范圍。
　　2.5分析法
　　根據故障現象進行理論分析,可初步判斷出問題的部位,再查找故障原因。

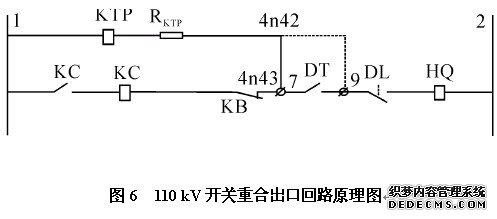

　�、偃缫粭l110kV線路保護做永久性故障傳動時,發現重合加速跳閘后過一會又第二次自動重合。經查回路均與圖紙對應。通過微機故障報告分析,發現后加速跳閘與第二次重合之間的時間為21s,正好是重合閘充電時間。結合圖6,分析得知故障原因是由于彈簧儲完能的時間長造成的(當時系統電壓低導致三相交流操作電源也較低),在儲能過程中,重合閘再次充完電,當DT節點閉合時,使跳位繼電器KTP勵磁,由不對應起動充好電的重合閘裝置出口。

　　注:DT為彈簧儲能節點,KC為重合閘出口電流自保繼電器(圖中其他符號參照?qǐng)D1說明)。
　　如果將4n42接至9節點,如圖4虛線所示,便不會再發生此類故障。經有關部門同意后,更改了接線,線路恢復了正常。
　　②如微機備自投保護重合閘裝置不能充電,存在放電閉鎖等故障�？上韧ㄟ^液晶屏上的保護菜單對各種輸入量情況進行分析,確認是由什么閉鎖條件滿足而引起放電的,再去查找故障點。
　�、鄞送膺�可通過分析故障報告,判斷各類系統故障正常與否。如單相故障零序電流應與故障相電流同相、相間距離故障應無零序電流顯示值等。
　　2.6逐項拆除法
　　將并聯在一起的二次回路順序脫開,然后再依次放回,一旦故障出現,就表明故障存在哪路。再在這一路內用同樣方法查找更小的分支路,直至找到故障點。
　　此法主要用于查直流接地,掉牌未復歸,交流電源熔絲放不上等故障。
　　①如直流接地故障。先通過拉路法,確定故障在總信號回路,還是總控制回路,或哪條線路的分控制回路等。再將接地支路的電源端端子分別拆開,直至查到故障點。
　�、谌珉妷夯ジ衅鞫�次熔絲熔斷,回路存在短路故障,或二次交流電壓互串等,可從電壓互感器二次短路相的總引出處將端子分離,此時故障消除。然后逐個恢復,直至故障出現,再分支路依次排查。
　�、廴缯�套裝置的保護熔絲熔斷或電源空氣開關合不上,則可通過各塊插件的拔插排查,并結合觀察熔絲熔斷情況變化來縮小故障范圍。
　　2.7分段處理法
　　將一套設備分兩個及以上部分,再按序處理。
　　①查高頻保護收發信機不能發信、遠方不能起動本側發信或收不到信號3db告警等故障。由于牽涉到兩側收發信機和許多通道設備,可分段來處理。先將通道脫開,將75Ω負載接入,用電平表確定自發自收是否正常,根據負載端能測到合格的電平來判斷故障是否出現在本機,再接入通道,通過測通道口和在結合濾波器通信電纜端測對側發信時的收信電平差來排除通信電纜好壞,就可尋找故障段所在。
　�、诓檫h(yuǎn)動或光纖通道好壞�？上葘⑼ǖ揽诮忾_,再短接內回路,用內部自環來確認本裝置是否正常。再在外側短接環起來,看對方是否收到他自發的信號,來判斷通道好壞。
　　2.8直觀檢查法
　　處理一些無法用儀器逐點測試,或某一插件故障一時無備品更換,而又想將故障排除的情況。
　　①一220kV母差Ⅱ段三相低壓繼電器動作燈亮,用掉換法將Ⅰ段低壓繼電器更換后正常,說明被換下來的繼電器已損壞。在既無備件又無原理圖的情況下,可采用直觀檢查法。仔細觀察此插件內各元件有無斷脫,印刷電路板的銅箔有無斷裂,單個元件有無燒過痕跡等,結果發現一相電壓引入線脫落,焊回去便恢復正常。
　　②10kV及35kV開關拒分或拒合故障處理。在操作命令下發后,觀察到合閘接觸器或跳閘線圈能動作,說明電氣回路正常,故障存在機構內部。到現場如直接觀察到繼電器內部明顯發黃,或哪個元器件發出濃烈的焦味等便可快速確認故障所在,更換損壞的元件即可。
　　2.9憑經驗的主觀判斷法
　　通過統計分析某些故障發生概率及對一些設備運行情況的熟悉程度,憑借工作中積累的實踐經驗,可處理一些故障。
　　2.9.1開關操作過程中出現的故障
　�、匍_關分閘(特別是真空開關)過程中發現紅、綠燈均不亮,跳閘線圈燒壞,那大多由于開關機構有操作死點拒分,或輔助節點未隨機構分合同時切換。
　　②紅綠指示燈同時亮。由于阿城繼電器DZB-14B或DZB-115B電磁型防跳繼電器電流與電壓線圈絕緣擊穿,造成正負電壓互相感應。
　�、奂t燈亮拒分或綠燈亮拒合等故障。可能是由于控制KK節點不到位或機構卡住、機構內部的電路板損壞(需彈簧儲能的開關)或合閘熔絲熔斷。
　　2.9.2保護帶負荷試驗工作中碰到的故障
　�、�10kV和35kV計量回路開路,大多是由于遙測或電度表回路的電流切換片未壓上。
　�、谥髯兺哆\(yùn),BCH-2型電磁型差動保護帶負荷試驗時發現A相不平衡電壓為130mV,未超過規定的150mV,雖屬合格范圍,但憑經驗感覺它不正常,后經檢查發現,此不正常是由于套管引出處一組TA極性接反造成。
　　③在變電所大修后,同樣是此型的差動保護不平衡電壓測量,結果發現A,B,C三相均為0mV,理論上它應該是最理想的,可憑經驗覺得它有問題,經查果真是三側差動TA大電流切換片仍對地短接未切入差動保護運行。
　�、芫C自站的監控系統遠遙數據刷新很慢,大多是由于前置機操作系統死機或其風扇損壞停轉,造成CPU發熱不能正常運行等。
　　3結束語
　　電力系統的故障類型多種多樣,處理故障使用的方法也應隨故障情況而變。但無論何種故障,只要能吃透原理,在工作中融匯貫通,再通過不斷地經驗積累,分析總結,故障處理技術水平一定會很快得到提高。以上是本人在實際工作中常用的幾種故障處理方法,還很不全面,僅供同行參考。
　　
