【摘要】:本文主要闡述了高壓電力電纜超低頻試驗的各種方法。
　　【關鍵詞】:電力電纜，超低頻試驗
　　1前言
　　在主要使用鉛包油浸紙絕緣(PILC)電纜的電力配電系統中,引入了配電電纜的直流試驗方法是有效的。直流試驗的持續時間和電壓水平可以在AEIC規范和IEEE標準中查到。平均直流試驗電壓為4-4.5倍的額定電壓。直流試驗可發現故障電纜而不會進一步損壞好電纜的絕緣。
　　隨著固體介質絕緣電纜使用的增加,同樣的直流試驗方法被采用于新的系統,并用于固體介質絕緣電纜與鉛包油浸紙絕緣電纜的連接接頭上。由于固體介質絕緣電纜比鉛包油浸紙絕緣電纜的直流擊穿強度高,采用的試驗電壓為5—8倍的額定電壓。
　　未經過試驗的固體介質絕緣電纜的壽命比經過試驗的同樣的電纜的壽命長,一般由行業推薦高直流試驗電壓。但采用推薦電壓水平的直流試驗不易發現大的絕緣缺陷。對運行了一段時間后的固體介質絕緣電纜進行推薦電壓等級的直流試驗,會使電纜在返回使用時發生故障。
　　2超低頻試驗
　　為克服直流高壓試驗的不足,采用新的試驗電壓波形,對新的可替代試驗技術進行了評價,以便作為運行了一段時間后的固體介質絕緣電纜的替代試驗方法。
　　從試驗所造成的不良后果來分,試驗方法可以分為破壞性試驗和非破壞性試驗。通過測試電纜的絕緣使缺陷擊穿,并用標準電纜故障定位技術確定電纜故障位置,此方法稱為破壞性試驗。非破壞性試驗可以確定缺陷或有缺陷的電纜段的位置而不破壞電纜,從而使電纜可以繼續使用直到缺陷被消除。。
　　2.1破壞性試驗方法
　　●共振/工頻(60HZ)試驗;
　　●超低頻(0.1HZ)余弦—脈沖波形試驗;
　　●超低頻(0.1HZ)正弦波形試驗;
　　●振蕩放電(1-10kHZ)試驗;
　　●直流試驗。
　　2.2非破壞性試驗方法
　　●損耗因數(tanδ)測量;
　　●局部放電測量;
　　●回流電壓測量。
　　現場試驗經常采用幾種試驗方法的組合。
　　3三種方法的比較
　　對運行了一段時間后的電纜做高壓試驗,試驗所加電壓的持續時間為幾分鐘到一個小時,結果有兩種,一種是泄漏電流增加,局部放電,擊穿,然后閃絡。另一種是什么現象也不發生�？蓮脑囼�(yàn)結果判斷電纜的好壞。
　　通過對聚乙烯(PE)和交聯聚乙烯(XLPE)電纜的直流、交流(工頻)和甚低頻(0.1HZ正弦波)試驗進行比較得知,由于空間電荷在聚乙烯(PE)和交聯聚乙烯(XLPE)電纜絕緣的缺陷周圍聚集,(1)直流試驗無法確定運行了一段時間后的固體介質絕緣電纜的交流擊穿強度;(2)直流試驗也會使運行了一段時間后的固體介質絕緣電纜在以后的使用中發生故障。

　　相反,通過比較0.1HZ正弦波和50HZ試驗電壓,前述的研究人員發現:故障和絕緣損壞的程度越嚴重,發生空間放電或缺陷擊穿的電壓越低。

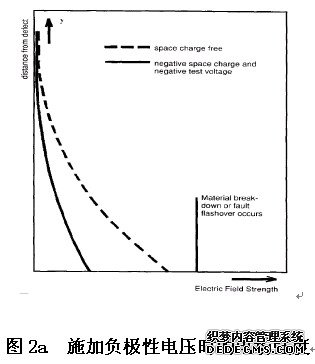

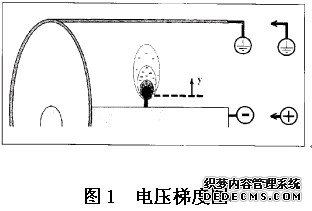

　　研究表明,當直流試驗電壓加到電纜缺陷上時,缺陷周圍就會有空間電荷聚集。空間電荷為同極的電荷,離缺陷越近,電荷密度越高見圖1。與無電荷區域相比,缺陷和在缺陷前方緊接區域的電場強度,即電位梯度,迅速降低見圖2a�？臻g電荷起到了屏蔽缺陷的作用。為了使缺陷附近發生局部放電或者擊穿,需要更高的外加直流電壓。
　　

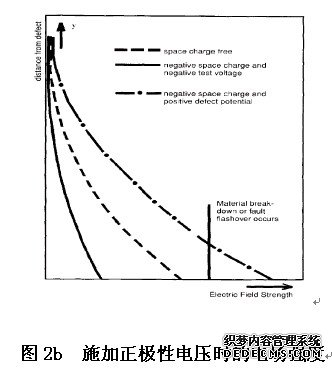

　　絕緣中缺陷周圍的空間電荷由于受到缺陷限制,不能迅速改變。當行波或外加交流電壓改變了缺陷的極性(相對于周圍空間電荷)時見圖1,會產生很高的局部電壓梯度。局部的電場強度如此之高,以至于經常超過絕緣材料的擊穿電壓見圖2b。每當電壓極性變化時,會發生局部放電并形成新的電樹枝。

　　因此,當直流試驗完成后,繼續進行交流試驗時,由于電纜絕緣中缺陷周圍的空間電荷還沒散開或者發生閃絡,所加的交流電壓經常對電纜的絕緣造成破壞。這樣的試驗可能會掩蓋電纜的問題并且加劇電纜的缺陷,電纜經常會在試驗之后返回使用的幾個月中發生故障。
　　對運行了一段時間的固體介質絕緣電纜不宜進行直流試驗。

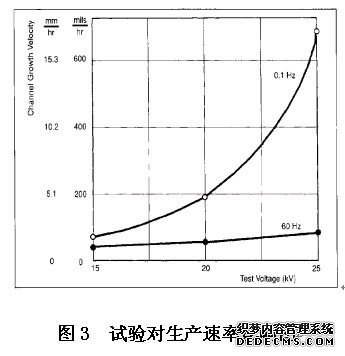

　　對工頻(50HZ)和超低頻(0.1HZ)試驗的優缺點進行比較,得出了結論:對于聚乙烯(PE)和交聯聚乙烯(XLPE)電纜,在相同的試驗電壓下50HZ比0.1HZ的空間放電大約快10,000次,電纜缺陷在0.1HZ比在50HZ的擊穿速度快得多。50HZ升高試驗電壓等級可以使缺陷的尺寸增加而不擊穿,但在0.1HZ升高試驗電壓等級時可以使故障的擊穿時間呈指數降低見圖3。
　　

　　4超低頻試驗的優點

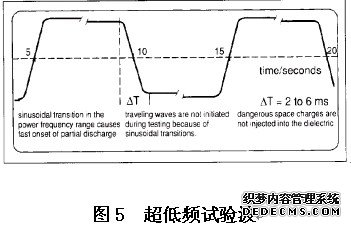

　　應用超低頻試驗設備,能產生按正弦方式改變極性的0.1HZ的脈沖波見圖4。在工頻范圍內按正弦方式的極性改變能激發在絕緣缺陷處的局部放電。而0.1HZ的脈沖波則能以合適的速度發展成為擊穿通道。由于高壓脈沖之間的連續正弦極性改變,抑制了行波的產生,有害的空間電荷也就不能聚集了。
　　5超低頻現場試驗
　　電力配電系統中投資最大的是電纜系統。電纜系統要求具有高度的可靠性和合理的壽命。為了保證電纜系統的可靠性和達到規范和工業標準,我們就必須對其做試驗。電纜制造廠家的責任是必須保證生產并提供高質量的產品。他們必須保證和驗證產品適用于特定的用途。為了提供符合要求的電纜產品,保證產品的材料質量和對生產過程的控制,制造廠家必須對電纜進行試驗。
　　對于電纜用戶來說,電纜試驗意味著不同的事。安裝前的檢查可以拒絕接收運輸導致的損壞電纜。電纜安裝后和投產使用前的試驗可以發現可能的機械損害和不合格的安裝工藝。檢修后的試驗可以保證檢修質量和檢測到其它可以導致電纜在返回投入使用中產生故障的缺陷。對電纜的定期試驗可以了解電纜系統的整體情況,從而可以按計劃?rùn)z修,排除將來的電纜系統故障,以避免突發故障。
　　通過對幾十萬英尺的交聯聚乙烯(XLPE)電纜的試驗證實,當從一批電纜中挑出有故障的電纜時,超低頻(0.1HZ余弦脈沖)試驗的效果最好。對于測試存在大量均勻分布“水樹枝”損傷的交聯聚乙烯電纜,超低頻試驗的結果是不明確的。如果把缺陷數量和缺陷尺寸作為驗收電纜的標準,可以采用以下規則來簡化選擇過程。
　　1)對于缺陷數量少、尺寸小的電纜,采用非破壞性試驗來監測它。
　　2)缺陷數量少、尺寸大的電纜最適合做超低頻試驗,可使電纜缺陷顯現出來而不破壞電纜絕緣的完好性。當缺陷被修復后,電纜可返回投入使用。
　　3)缺陷數量多、尺寸大的電纜應該更換。
　　4)缺陷數量多、尺寸小的電纜應該采用非破壞性試驗來監測并盡可能噴注以增進絕緣的完好性。
　　超低頻(0.1HZ正弦波)測量介質損耗因數(tanδ)可以用來監測固體絕緣電纜的老化和磨損。報告指出0.1HZ的介質損耗因數主要取決于電纜絕緣的“水樹枝”損傷,而不是取決于導電表面的水。如果在額定電壓水平下測量介質損耗因數,其tanδ>4x10-3,則對于使用過一段時間的電纜必須更換,且電纜試驗電壓等級不應升高超高V0以防止絕緣擊穿;如果在額定電壓水平下測量介質損耗因數,其tanδ<<4x10-3,使用過一段時間的電纜,必須另外做3倍額定電壓的超低頻試驗60分鐘。當電纜通過這項試驗后,電纜可以毫無保留地繼續使用。超低頻介質損耗因數測量可以作為判斷電纜更換或繼續使用的基準。
　　6結論
　　對使用一段時間后的固體介質絕緣電纜采用的試驗方法的適宜性、實用性和有效性取決于以下幾個方面:
　　1)在什么試驗電壓水平下缺陷能被檢測到。
　　2)是否漏掉導致在電纜返回投入使用后發生故障的缺陷。
　　3)試驗是否會使缺陷惡化,從導致電纜在返回投入使用后發生故障。
　　直流試驗有可能使電纜在返回投入使用后發生故障。目前,正弦波超低頻試驗結合介質損耗因數測量、余弦脈沖波超低頻試驗結合回流電壓測量這兩種甚低頻技術最有希望成為對運行一段時間后的固體介質絕緣電纜的可替代試驗技術。
　　
