摘要：小電源網絡結構復雜，重要敏感用戶較多，為了有效避免小機組與系統發生非同期并列，造成設備損壞，同時減少并網聯絡線故障對重要敏感用戶的影響，提高供電可靠性，必須合理配置自動裝置，優化整定方案。本文以江蘇省吳江市盛澤地區小電源電網的特點為例，針對小電源網絡自動裝置配置及整定作一定的探析。
　　關鍵詞：重合閘；低周低壓解列；低頻低壓減負荷
　　一、引言
　　在電廠與系統的并網聯絡線上，為避免因非同期并列造成發電機組等設備損壞事故的發生，并網聯絡線自動重合閘在系統側一般采用檢線路無壓方式，在電廠側一般采用檢同期方式或者停用。一旦線路發生瞬時性故障，線路保護動作，跳開兩側開關，系統側采用檢線路無壓方式重合閘首先重合動作，合上本側開關，若小電廠與系統仍未失去同步，能夠滿足同期并列的條件，則電廠側檢同期方式重合閘滿足條件動作，合上本側開關，線路恢復供電。顯然，線路重合成功的必要條件是：并網聯絡線故障跳開后，小電廠仍能夠和系統保持同步運行。然而，根據運行經驗，就吳江盛澤地區的小電廠而言，當聯絡線跳閘后，孤立運行的小電廠與系統繼續保持同步的可能性微乎其微，因此，線路故障后，重合閘成功率接近于零。此時，重合閘形同虛設。如果在線路發生故障前，聯絡線有較大的交換功率，那么，聯絡線故障跳開、系統解列后，該小電廠所在的孤立系統將會出現較大的功率過�；蛉鳖~，引起該孤立系統電網頻率過高或過低，導致小電廠的低周低壓解列或者高周切機動作，將發電機解列，因此該孤立系統的部分重要敏感用戶就會停電。此時傳統重合閘配置方式就有一定的局限性，我們針對吳江盛澤地區小電源電網的特點，合理配置并網聯絡線的自動重合閘方式和低頻低壓減負荷方式，有效地提高供電可靠性，保證了重要用戶的供電。
　　二、吳江盛澤地區小電源網絡介紹

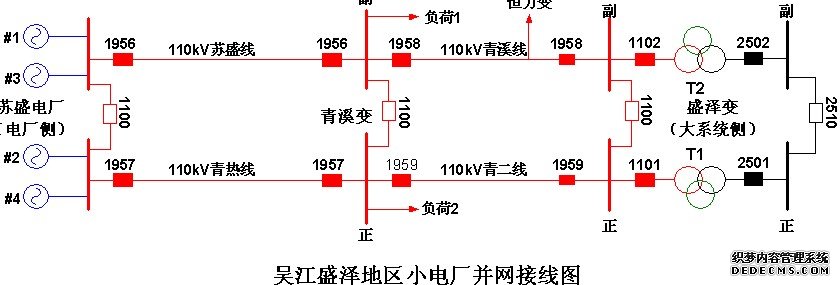

　　如下圖所示，蘇盛電廠#1機組為25MW，#3機組為50MW，通過110kV線路1956蘇盛線經青溪變110kV副母及1958青溪線與系統并列，同時110kV青溪變副母供負荷1（100MW），1958青溪線供恒力變（40MW）；蘇盛電廠#2機組為25MW，#4機組為50MW，通過110kV線路1957青熱線經青溪變110kV正母及1959青二線與系統并列，同時110kV青溪變正母供負荷2（110MW）。所有1100母聯開關均打開。
　　蘇盛電廠Ⅰ、Ⅱ段母線配置低周低壓解列保護，低周整定為47.5Hz/0.5S，低壓整定為70Un％/0.5S，1956開關、1957開關及1100母聯開關均配置檢同期裝置。1956蘇盛線、1957青熱線配置光纖差動保護PSL-621D，1958青溪線、1959青二線配置光纖差動保護RCS-943A，由于1958青溪線T接恒力變負荷，故其差動保護停用。

　　三、吳江盛澤地區小電源網絡自動重合閘的配置
　　對于1956蘇盛線發生故障跳開后，并不影響系統對負荷1的供電，故而1956蘇盛線兩側按照一般配置，青溪變側重合閘采用檢線路無壓方式，蘇盛電廠側重合閘停用。1957青熱線重合閘配置方式同1956蘇盛線。
　　首先討論1958青溪線重合閘配置方式。1958青溪線在為蘇盛電廠#1、#3機組提供并網通道的同時，還和電廠一起向負荷1及恒力變供電。當1958青溪線故障跳開后，#1、#3機組與負荷1形成孤立系統，根據實際運行經驗，我們發現#1、#3機組的出力與負荷1存在較大功率缺額，引起#1、#3機組低周低壓動作，跳開并網開關，此時負荷1將全部失去供電，對負荷1的重要敏感用戶造成極大影響。為此，1958青溪線自動重合閘配置方式可以考慮以下兩種方案：
　　第一種方案。1958青溪線在青溪變側自動重合閘采用不檢方式，整定時限為1.7S；在盛澤變側采用檢線路無壓方式，整定時限2S。1958青溪線線路故障跳開后，有兩種情況，如果蘇盛電廠#1、#3機組低周低壓動作，跳開并網開關，則青溪變側首先重合成功，然后盛澤變側檢線路無壓重合閘滿足條件，重合成功，負荷1及恒力變均恢復供電；如果#1、#3機組和負荷1形成孤立系統，同樣1958青溪線青溪變側首先重合成功，這樣恒力變負荷必然會對小系統形成沖擊，造成孤立系統功率缺額，引起該孤立系統的電壓質量下降，將會極大影響恒力化纖這樣對電壓要求極高的生產企業。由此可見，這種重合閘配置方式有欠妥當。
　　第二種方案。1958青溪線在青溪變側自動重合閘采用檢母線無壓方式，整定時限為2.0S；在盛澤變側采用檢線路無壓方式，整定時限1.7S。1958青溪線線路故障跳開后，有兩種情況，如果蘇盛電廠#1、#3機組低周低壓動作，跳開并網開關，則盛澤變側檢線路無壓重合閘首先重合成功，恒力變恢復供電，然后青溪變側檢母線無壓重合閘滿足條件，重合成功，負荷1恢復供電；如果#1、#3機組和負荷1形成孤立系統，同樣盛澤變側檢線路無壓重合閘首先重合成功，恒力變恢復供電，然后青溪變側檢母線無壓重合閘檢測到母線電壓，不重合，這樣#1、#3機組和負荷1形成孤立系統，蘇盛電廠1100母聯開關裝設有檢同期裝置，可以通過1100母聯開關將孤立系統與大系統并網。
　　綜合以上分析，1958青溪線采用第二種方案比較合理。
　　下面討論1959青二線重合閘配置方式。同樣有兩種方案：第一種方案：1959青二線在青溪變側自動重合閘采用不檢方式，整定時限為1.7S；在盛澤變側采用檢線路無壓方式，整定時限2S。第二種方案：1959青二線在青溪變側自動重合閘采用檢母線無壓方式，整定時限為2.0S；在盛澤變側采用檢線路無壓方式，整定時限1.7S。分析方法同1958青溪線。由于1959青二線沒有T接負荷，我們發現兩種方案對供電可靠性都沒有太大影響，考慮到電網運行管理的方便性，1959青二線與1958青溪線一樣采用第二種方案。
　　四、吳江盛澤地區小電源網絡低頻低壓減負荷的配置
　　 在以上自動重合閘配置的基礎上，為了盡量提高孤立系統的穩定性，不讓蘇盛電廠機組解網，保住負荷1、負荷2的重要用戶供電，我們?cè)谪?fù)荷1及負荷2配置了部分低頻低壓減負荷容量。

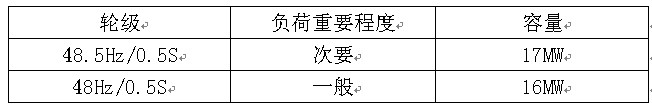

　　 蘇盛電廠Ⅰ、Ⅱ段母線的低周低壓解列定值通過穩定計算，低周整定為47.5Hz/0.5S，低壓整定為70Un％/0.5S。#1、#3機組總共出力為75MW，負荷1總共為100MW，因此負荷1安排了23MW的低頻低壓減負荷容量，按照負荷的重要程度，具體輪級整定如下：

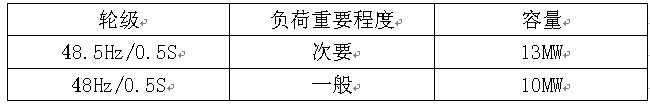

　　#2、#4機組總共出力為75MW，負荷2總共為110MW，因此負荷2安排了33MW的低頻低壓減負荷容量，按照負荷的重要程度，具體輪級整定如下：
　

　　五、結束語
　　 根據吳江盛澤地區小電源網絡及負荷性質的特點，考慮并網聯絡線故障對系統、電廠及重要負荷的影響，通過對該地區電網自動重合閘和低頻低壓減負荷的優化配置，提高了整個電網的安全穩定運行，大大提高了對重要用戶的供電可靠性。
　　
