[摘要]智能樓宇控制技術在當前極有發展前景，在物聯網應用技術中，該技術是重要組成部分，各種檢測技術是智能樓宇技術的關鍵，溫度檢測技術是其中一個重要檢測點，文章利用NEWLab實驗箱來完成該項任務。

　　[關鍵詞]溫度檢測;智能樓宇;NEWLab實驗箱

　　隨著智能建筑的逐漸普及，智能樓宇技術得到快速發展。作為物聯網應用技術專業的一門專業課程，智能樓宇技術也顯得尤為重要，本文以廣西工業職業技術學院物聯網應用技術專業中的智能樓宇技術課程教學為例，介紹智能樓宇技術中的溫度檢測技術。

　　一、智能樓宇控制技術

　　所謂智能樓宇是指以建筑物為平臺，搭載各種信息化的設備，形成公共安全系統、設備管理系統、信息化應用系統以及信息設施系統等等，將原本相互獨立的建筑結構、設備管理等等整合為一個統一的整體，在建筑物內提供人們基本的辦公、工作和生活環境的同時，又能夠提供通訊自動化、建筑設備自動化、辦公自動化、火災報警與消防聯動自動化、安全防范自動化等功能，在既保證人們生活所必須的各項服務之外，還能夠最大限度的節約人力和物力，實現節能、高效和便捷的生活方式。[1]

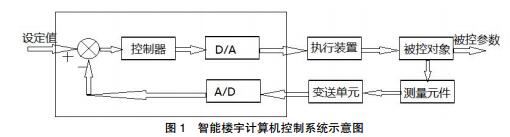

　　一般認為，智能樓宇技術主要是信息技術和計算機技術的高度結合，這種結合提供了信息基礎設施，智能樓宇技術給人們創造了安全、舒適、便利、高效、節能的生活和工作環境，使人們處理多元信息變得便利。[2]智能樓宇自動化系統的核心技術也稱之為計算機控制技術，該技術是自動控制技術和計算機技術相結合的提煉與升華。智能樓宇技術中的計算機控制系統主要構成如圖1所示。

　　二、智能樓宇技術應用的開展

　　智能樓宇技術是廣西工業職業技術學院物聯網應用技術專業的專業課程，物聯網應用技術專業是廣西工業職業技術學院重點打造的自治區級一流專業建設項目，2016年廣西壯族自治區財政廳對廣西工業職業技術學院該專業撥款300萬元，主要用于實驗實訓基地建設、師資隊伍建設等。目前，廣西工業職業技術學院物聯網應用技術專業招生情況不錯，學生學習氛圍濃厚。物聯網應用技術作為一個新興行業，市場前期十分看好，該專業綜合了計算機、電子、通信等以往專業的各項精華，但是專業人才奇缺，而要建設好該專業的課程也顯得尤為重要。其中，智能樓宇技術作為該專業的專業課程，在廣西工業職業技術學院聯網應用技術專業的教學體系中屬于第二階段的教學任務。

　　廣西工業職業技術學院聯網應用技術專業將課程體系分成兩個階段。第一階段主要是進行專業基礎及專項能力訓練，第二階段是進行工程綜合能力訓練。第二階段主要是第四、五學期，主要是進行技術綜合應用能力訓練。這個階段主要將物聯網應用技術專業的主要核心內容以及專業課程，形成五門核心能力模塊課程，這些課程體現了本專業的理論知識、職業技能和職業素養與企業的工程項目進行融合、綜合、提升。智能樓宇技術課程是一門綜合能力較強的應用能力訓練課程，地位較為突出。該課程主要包含智能建筑模塊、樓宇智能化的關鍵技術模塊、智能建筑設備自動化系統模塊、安全防范系統模塊、火災自動報警系統模塊、智能建筑通信自動化系統模塊、智能樓宇音頻系統模塊、智能樓宇辦公系統模塊等。

　　三、溫度檢測技術

　　在智能樓宇技術中，對智能樓宇需要不斷的檢測，用于有選擇的實現信號轉換。檢測技術就是針對復雜問題的檢測方法、檢測結構及檢測信號處理等方面的綜合研究。[3]

　　溫度檢測原理就是選擇合適的物體作為溫度敏感元件，它的某一個物理性質隨溫度而變化的特性為已知，通過溫度敏感元件與被測對象的熱交換，測量相關的物理量，從而用來確定被測對象的溫度。溫度檢測方法可以分為接觸式和非接觸式兩大類，其中又包含膨脹類、熱電類、電阻類、輻射類等。比如，在教學中常用到的熱敏電阻，它的測溫范圍是-50~300攝氏度之間，其原理是利用固體材料的電阻隨溫度而變化，屬于接觸式電阻類;再比如，同樣也是經常在教學中提到分析的光纖溫度傳感器，它的測溫范圍是-50~400攝氏度之間，其原理是利用光纖的溫度特性或作為傳光介質，屬于非接觸式光纖類。[4]

　　四、溫度檢測技術在智能樓宇技術課程教學中的應用

　　(一)溫度傳感器熱敏電阻

　　在實驗中，我們主要通過上文中提到的熱敏電阻來完成熱敏電阻應用(即溫度傳感實驗)來講解熱敏電阻的工作原理，使學生了解熱敏電阻電路的工作特點及原理，掌握溫度傳感模塊的原理和測量方法，從而掌握對溫度檢測技術在智能樓宇技術課程中的作用。熱敏電阻按電阻溫度特性分為三類三步：負溫度系數熱敏電阻(NTC);正溫度系數熱敏電阻(PTC);臨界負溫度系數熱敏電阻(CTR)。熱敏電阻輸出特性的線性化處理可分為3種方法：

　　1.線性化網絡;

　　2.利用測量裝置中其他部件的特性進行修正，即采用溫度—頻率轉換電路;

　　3.計算修正法，即在帶有微處理器(或微計算機)的測量系統中，當已知熱敏電阻器的實際特性和要求的理想特性時，可采用線性插值法將特性分段，并把各分段點的值存放在計算機的存儲器內。計算機將根據熱敏電阻器的實際輸出值進行校正計算后，給出要求的輸出值。)WLab實驗上位機軟件平臺，選擇溫度傳感實驗。(5)選擇硬件連接說明，上位機軟件平臺檢測硬件通過，如果點擊連線提示燈亮，則溫度/光照傳感模塊輸出狀態指示燈和繼電器模塊的輸入狀態指示燈開始閃爍。(6)選擇場景模擬實驗，上位機軟件測試硬件平臺的溫度傳感模塊正常工作，并進入工作界面。

　　2.實驗測量。

　　(1)設置基準溫度的基準電壓閥值測量比較器負端的基準電壓。(2)正常溫度時的參數，溫敏電阻兩端的采集電壓。(3)加熱升溫時的參數，測量此時的比較器的采集電壓、輸出電壓，從而得出實驗數據。五、總結通過對溫度傳感器原理的介紹，實驗數據的

　　(二)實驗中溫度傳感器的檢測教學中的實驗設備采用的是新大陸公司的NEWLab實驗箱。NEWLab溫度傳感包含如下模塊：

　　1.溫度傳感模塊的電路板：溫度/光照傳感模塊電路板和溫度/光照傳感模塊電路板結構。

　　2.繼電器模塊電路：繼電器是一種當輸入量(電、磁、聲、光、熱)達到一定值時，輸出量將發生跳躍式變化，使被控制的輸出電路導通或斷開的自動控制器件。繼電器是一種電子控制器件，它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路)，通常應用于自動控制電路中。它實際上是用較小的電流去控制較大電流的一種“自動開關”，因此在電路中起著自動調節、安全保護、轉換電路等作用。

　　3.指示燈模塊和風扇模塊電路：指示燈模塊接到繼電器的常開開關上，風扇接入繼電器的常閉開關上，當溫度傳感模塊輸出低電平時，風扇模塊工作，指示燈模塊停止工作;當溫度傳感模塊輸出高電平時，繼電器工作，常開和常閉開關工作狀態發生變化，指示燈模塊開始工作，風扇模塊停止工作。

　　(三)溫度傳感器的檢測實驗操作

　　1.溫度傳感模塊啟動。溫度傳感模塊工作時需要有四個模塊，分別是溫度/光照傳感模塊、繼電器模塊、指示燈模塊、風扇模塊。(1)將NEWLab實驗硬件平臺通電并與電腦連接。(2)將溫度/光照傳感模塊、繼電器模塊分別放置在NEWLab實驗平臺的一個實驗?zāi)�塊插槽上，當指示燈、風扇模塊放置好，并將四個模塊連接好后，將模式選擇調整到自動模式，按下電源開關，啟動實驗平臺，使溫度傳感模塊開始工作。(4)啟動NE-)WLab實驗上位機軟件平臺，選擇溫度傳感實驗。(5)選擇硬件連接說明，上位機軟件平臺檢測硬件通過，如果點擊連線提示燈亮，則溫度/光照傳感模塊輸出狀態指示燈和繼電器模塊的輸入狀態指示燈開始閃爍。(6)選擇場景模擬實驗，上位機軟件測試硬件平臺的溫度傳感模塊正常工作，并進入工作界面。

　　2.實驗測量。

　　(1)設置基準溫度的基準電壓閥值測量比較器負端的基準電壓。(2)正常溫度時的參數，溫敏電阻兩端的采集電壓。(3)加熱升溫時的參數，測量此時的比較器的采集電壓、輸出電壓，從而得出實驗數據。

　　五、總結

　　通過對溫度傳感器原理的介紹，實驗數據的測量能夠在教學中體現溫度檢測技術在智能樓宇技術課程中的作用以及如何進行相關的檢測，有利于對智能樓宇技術課程進行理論和實踐教學，提高了學生從該課程中學到如何從事實際工程所需的知識和技能。

　　[參考文獻]

　　[1]張振昭，許錦標.樓宇智能化技術(第二版)[M].北京：機械工業出版社，2003.

　　[2]陳虹.樓宇自動化技術與應用[M].北京：機械工業出版社，2005.

　　[3]吳強.樓宇智能化技術在智能建筑中的應用[J].中小企業管理與科技，2014，(7).

　　[4]王化祥.傳感器原理及應用[M].天津：天津大學出版社，2002.

---
