GPS在山區高程測量的應用
秦峰
摘要:研究運州GPS技術測量高程,達到相當于山區四等水準的精度。
關鍵詞:GPS;山區高程;控制測量;應用
一 GPS高程測量
目前,水電站工程大多都建立在山大、溝深、狹窄的地區,交通條件差,觀測通視條件不好。運用幾何水準,受地形、地貌、植被、交通的限制,費工、費時,很難達到預期的目的,往往造成返工,工期延長,大量人力、物力資源的浪費,給測繪工作帶來諸多不便。而GPS高程測量的運用,具有高效率、高精度的特點,給我們帶來了很大的效益。2004年我院在洮河流域大莊水電站、多松多水電站聯合梯級開發中建立首級控制網時,運用GPS,它克服了幾何水準測量的困難,較好地發揮了高科技的優越性。
二 工程簡介
碌曲縣大莊水電站是一座低水頭徑流式水電站,主要有樞紐、引水系統和電站房三部分組成。樞紐正常蓄水位為2950米,引水隧洞長約400~500米,隧洞出口位于樞紐下游約5公里處,裝機IOMW,屬Ⅳ等小(1)型工程。多松多水電站的庫尾,在大莊水電站尾水以下3公里處,有樞紐、引水系統和電站廠房三部分組成。樞紐正常蓄水位為2910米,引水隧洞長約3000米,裝機25MW屆Ⅳ等小(1)型工程。
我們應用3臺套SMART,2100GPS靜態定位接收機,標稱精度足5mm+l×l0-6D,用單點移動同步環觀測的方法,同步觀測有效時間為60min,同步接收衛星個數不少于5個,衛星高度角大于20,采樣率是1,PDOP<10,衛星與接收機之間的圖形強度較好。
首先在室內設計好網形,然后在實地進行選點,嚴格按照《水利水電工程測量規范》(規劃設計階段)和《全球定位系統(GPS)測量規范》,(1)選點時注意鏡面反射和避開大功率發射源的輻射,保證接收機能很好地接收到信號;點位選埋在牢固可靠、遠離障礙物的凍土層以下,謹防埋打點子沉陷和松動。(2)在架設儀器時,進行嚴密對中,并分別從天線120度角分三次量取儀器高,取平均數。(3)布網時,采用附、閉合線路。為了防止離起算點越遠、點位精度越低的問題,中間盡可能聯測到已知高程點。(4)內業處理上,剔除了一些信噪比小于40、周跳不規則的衛星測試,邊長投影到測區平均高程面上。
經過這次的實踐發現,依賴SMART,2100GPS接收機的隨機軟件Lip,網平差時,海拔高程擬合經過簡單平移,就可以達到要求。
在網形擬合平差時,首先使網形有足夠的幾何強度,從每一個同步環入手,逐個進行平差,以便發現問題,經過基線解算后,如果KATIO<2,RMS>0.02,我們認為基線解算失敗。對于基線解算失敗的基線可以重新進行補測,否則將影響定位精度。補測后仍然結算不成功的點,對該點進行移動,重新布設�；�線解算后,如果RATIO>2,RMS<0.02,認為基線解算成功。基線結算成功后,參加網平差計算。

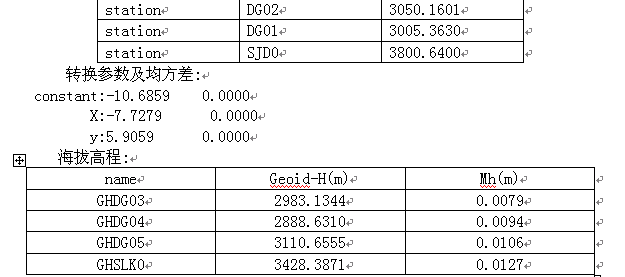

運用GPS高程擬合法,由于測區面積較小,采用了以下參考數據。平面坐標采用:平移+旋轉+尺度,高程擬合:平移。為了同國家新地形圖的統一,我們采用XiAn_80坐標系,長軸半徑和扁率:6378140.000,298.257000000,中央子午線:10200’00.0000”E(dms),東西向偏移:500000.000(m),南北向偏移:0.000(m),中央子午線投影長度比:1.00000,投影面高程:2910.000(m),求得GPS海拔高程,可以達到四等水準的精度。首先,在整個測區找到了2個國家二等三角點,以這兩個三角點為基礎,發展了(子網一)GPS三角網�；�線數目15,平均長6•616公里,最長基線邊是DG01-SJD09、787公里,最短基線是DG01-DG023、484公里,和已知國家三角點的高程進行了計算,海拔高程擬合:



　　由于DG01、DG04是整個測區首尾兩個關鍵的控制點,為了加強它們的平面精度,我們加測了DG01、DG03、DG04這個同步環。下面再看子網二:子網二中,由于EG03這個點處在環形山中,500米以外又有一個變電所干擾,衛星星號周跳圖不穩定,為了整個網精度不受影響,在此處刪除了這個同步環,以DG03點連式個理了這個點.基線數目共有45條,平均邊長1577.68米,最大邊長3377.01米,最大高差196米。

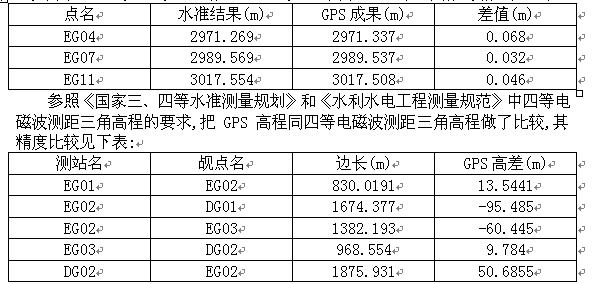

作為一個研究項目,我們把DG02,上沒進,廠中,DG04,四個已知點作為起算點,中間以EG07,EG04,EG11作為參照點,它們同水準路線結果相比,情況如下表:



按照《水利水電工程測量規范》中,附閉合水準線路指標差規定<=20對K或按山區水準路線測段往返測高差不符值25對K計算,都符合限差要求。如果采用常規的幾何水準,在山區每天只能架站80~90站,測程有限.就高差而言,在50天內很難完成工作�？梢�(jiàn),GPS這種高科技設備,是常規測無法比擬的,所以說,GPS測高可以小面積應用于山區,代替四等水準高程測量。
