基于智能全站儀的野外數字化測圖
鄺斌
摘要：針對當前大面積數字測圖外業數據采集模式存在的一些不足，結合目前智能型全站儀的發展，提出基于智能全站儀新的數據采集模式，實現了智能全站儀數據采集系統的開發。
前言
隨著測繪技術的發展，地形圖測繪成圖方式發生了很大的改變，正逐步地由傳統的白紙法成圖向數字測圖方向發展。特別是在我國的東部沿海發達地區，數字化測圖幾乎已占據了大部分的地形圖測繪市場。數據采集作為在數字化測圖中一個重要環節，其作業效率的高低影響到了測繪成圖任務的工期順利完成，而且其采集的數據質量直接影響到地形圖的成圖質量。通過在其上開發軟件,可以拓展了全站儀的使用領域,提高了儀器的附加價值。
本文從外業數據采集的角度出發介紹一種基于智能全站儀的野外數字化測圖數據采集方法以及其數據采集軟件的開發。
一、數字化測圖概述
隨著科學技術的進步，電子計算技術的迅猛地其向各專業的滲透，以及電子測量?jī)x器的廣泛應用，促進了地形測量向自動化和數字化的方向發展。數字化測圖是一種全解析的計算機輔助測圖方法，與圖解法測圖相比，其具有明顯的優越性和廣闊的發展前景。它將成為地理信息系統的重要組成部分。

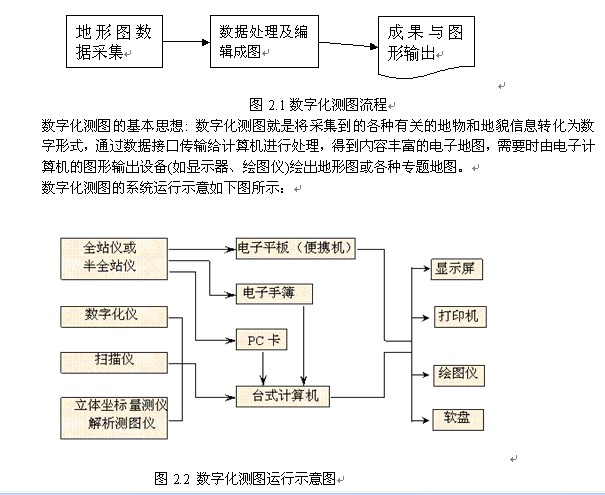

數字化測圖系統主要由數據輸入、數據處理和數據輸出三部分組成，流程如圖2.1所示:



二野外數據采集方法及設備
3.1野外數據采集方法
傳統的外業測圖方式是在測站點上架設測圖小平板，通過平板儀定向后，采用卷尺丈量測站到地物距離并按比例在平板圖紙上刺點，然后按順序連線繪制地形圖。因此野外數據采集是數字化測圖的基礎。目前，野外數字化測圖數據采集主要有兩種方法：
1.電子平板模式。這種方式是采用便攜機作為測圖平臺，直接連接全站儀進行數字化測圖。這種作業方式一般先布設圖根控制網，然后再進行測站測圖。但也正是因?yàn)檫@樣，對外業便攜機的性能配置要求比較高、電子平板作業者的作業壓力重，而且便攜機的續航能力以及野外可靠性對野外數字化測圖作業帶來不少的影響。
2.野外采點模式。這種方式是采用電子記錄手簿作為數據記錄載體，例如SHARP PC-E500 等。此外，外業還需要繪制測圖草圖，作為內業成圖的依據。由于這種作業方式外業設備投入相對較少，人員分工比較合理，因此在數字化測圖領域得到廣泛的采用。
3.2 數據采集設備
作為在野外數字化測圖作業的數據載體，數據采集設備的可靠性、性價比、操作方便性是目前數字化測圖數據采集設備選型的主要考慮點。目前，在野外數字化測量作業中主要有兩種數據記錄方式：全站儀內存和外業電子手簿。這兩種方法各自都有其優缺點，下面就簡單介紹一下。
第一種方法是采用傳統全站儀機載測量程序，以極坐標的方法，在野外直接測量碎部點，并記錄在全站儀內存卡上，然后用全站儀連接PC導出數據文件，進行計算和展繪。缺點是，傳統全站儀輸入法比較繁瑣，無法快速輸入地物編碼以及其他的一些地物信息，而且外業畫草圖的效率較低。
第二種方法是利用PC-E500 電子手簿通過串口通訊，驅動全站儀進行外業數據采集。但這種模式也有很大的弊端，首先，SharpPC-E500電子手簿已經是幾十年前的淘汰產品，早已停產多年，目前市場上已幾乎絕跡，而且PC-E500電子手簿并非為測量工作定制，不適合測量外業惡虐的生產環境，受到灰塵、日照、電池等諸多不利因素影響，這就使這種測量模式的可持續性遇到巨大挑戰。因此，為克服以上問題，開發一種新的外業數據采集系統十分有必要。
5數據采集軟件開發
5.1系統功能設計
外業數據采集系統主要實現的功能有：數字化測量外業原始觀測數據的記錄，包括圖根導線、三角高程、碎步點；地物屬性信息的輸入，像地物類別、房屋層數等；測量數據指標的檢核，如圖根導線度盤左右閉合檢核，2C較差檢核，三角高程往返測高差檢核等。
5.2系統實現目標
本系統的設計功能是外業數據采集，通過本機載程序記錄測量過程中的屬性數據（如設站點、前視點、后視點、儀器高、棱鏡高），和各種原始觀測數據（導線測量及碎部測量的角度、邊長、地物編碼）等。
5.3系統界面設計
本程序采用微軟MFC 框架編寫，用對話框作為程序的主窗口。由于儀器的面板大小限制，另外在主窗口的下方狀態欄處設置了實時顯示儀器當前水平角和垂直角數值。

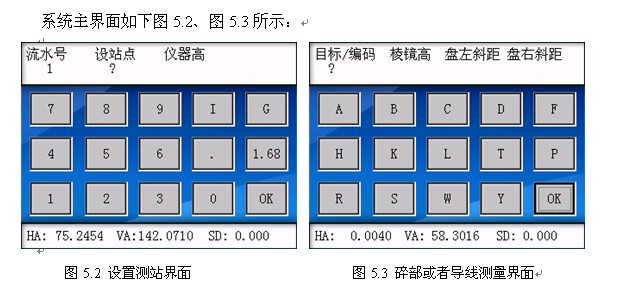

系統主界面如下圖5.2、圖5.3所示：



5.4關鍵技術實現
5.4.1數據組織
數據的組織形式對于提高程序的通用性、靈活性及數據資料的管理有重要的作用，尤其是在觀測數據量較大、作業緊張、操作需要方便靈活的情況下，數據的組織形式就顯得更加重要。在系統開發過程中，對數據的組織進行了充分的研究和精心設計。
5.4.2 人機交互功能
人機交互功能在外業采集系統中尤為重要，優秀的人機交互界面能大大提高工作效率。本系統采用智能人機交互系統，程序主要輸入界面有數字鍵盤界面和編碼鍵盤界面，程序會根據當前狀態，同時，設定有棱鏡和無棱鏡測量模式轉換快捷鍵，從而大幅提高工作效率。
5.4.3 數據存儲與傳輸
測量數據最終以文本方式保存，用戶內業處理時可以通過Microsoft ActiveSync同步軟件導出，也可以通過儀器的USB接口接U盤導出，另外為了防止人工修改數據，可以進行數據二進制存儲，進而保證數據采集與計算數據一致性，為測繪質量控制提供一個有力的手段。

6結論
作為一名在外業測量生產人員，深深地感受到科技發展給測繪行業帶來的巨大效益。圖形化、多樣化、個性化的操作界面已經成為一種測量界儀器發展的國際趨勢。雖然我們還沒有看到大批的市場需求能力，但是這種趨勢已經在悄悄地影響我們的測量思想。而且由于這種技術的出現，開始讓我們的測量人員產生了一些新的想法。這種趨勢，會像當初剛剛開始出現全站儀時候的情形一樣，成為將來的主流。無論過去我們聽到的是批評的聲音，還是贊揚的聲音，顯而易見，在近幾年里，談?wù)揥in全站儀已經是一種時尚，生產商、經銷商、用戶們都在談?wù)撨@個話題。同時在用戶中也產生一大批應用開發人員，就像E500和PDA應用軟件開發高手一樣，成為新一輪技術浪潮的引導者。Win全站儀已經成為市場的主流機型。讓我們迎接Win全站儀時代的到來。
