住宅小區智能管理系統------基于CAN總線的安防報警器系統設計
劉超
摘要：隨著現代化科技的高速發展，人們的生活方式日新月異，即使是與人們息息相關的生活空間也早已突破了傳統上僅限于對住宅地理、空間、環境等方面的需求，社會大眾已經開始對住宅的安全性和舒適性提出了更高的要求。本文將重點基于CAN總線來談?wù)勛≌�小區中的安防報警系統的設計。
關鍵字：智能小區；CAN總線；安防系統；設計
一、智能小區安防系統概述
隨著科學技術的發展，家用電器和燃?xì)獾裙ぞ叽罅窟M(jìn)入日常生活，而不斷增加的城市流動人口都對小區保安系統提出新的挑戰。傳統的只靠人工的方式或者依賴簡單的電子產品進行工作的安防系統已很難滿足當前的需要。這便推動了以計算機控制為主要手段的智能小區和智能安防系統的發展。
智能小區，是將智能化系統使用在小區物業管理服務中。充分利用通信技術、計算機技術、控制技術和多媒體技術實現服務、系統資源的共享，實現以人為本和可持續發展的最終目標。智能安防系統是利用閉路監控設備、電子巡更設備、可視對講設備和周界防范設備實現小區安全的智能報警系統。它一方面能主動阻止非法入侵，實現對重點區域的保護功能；另一方面能在發生相關案件后作為破案的輔助工具和依據。
對住宅智能化和智能網絡的研究可以追溯到1979年，當時美國斯坦福研究所提出對家用電器設備和電器控制線統一為控制總線的設想。并于1989年成功推出了由空調控制、電力供應和數據通信為整體的總線系統單元。這種智能住宅在歐美等發達國家得到廣泛的認同。在國內，智能化技術發展較快，但由于起步較晚，市場開發較慢，智能化建設依然處在出具階段。相當部分的小區依舊采485總線的控制方式，存在集成度不高、節點功能有限的弊端。
實現智能小區總線化控制，構建接口擴展性強、響應速度快的智能安防報警系統具有重要的市場價值和實踐意義。本系統采用CAN總線的方式實現智能小區的網絡化控制，主要包含以下部分：
1.CAN總線應用通信協議；2.中央控制處理器軟件；3.網線網關模塊；4.用戶終端報警模塊；5.系統擴展，與門禁系統等集成與擴展方式。
二、智能安防系統設計方案

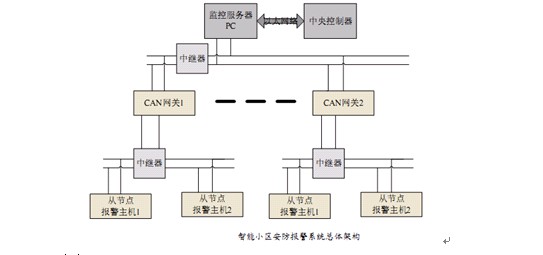

1.系統總計架構
基于現場總線的網絡化控制，在這個系統上一個智能節點對應一個用戶。由監控中心的中央控制器作為整個智能網絡的主控節點，采集分散在住戶家中的安防報警主機終端是總線上的智能節點上各種不同類型的探頭的信息進行監控。這樣就實現了通過現場總線的方式將所有節點上相關的信息傳遞給中央控制器，使安保人員能在PC機上進行實時監控。

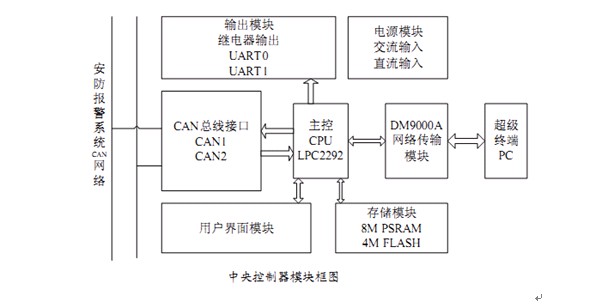

2.系統中央控制器設計
在這個安防系統中，中央控制器是最高層節點，功能是將CAN總線上接收的各種報文，并將數據通過以太網傳輸?shù)奖O(jiān)控端PC上，以便進行實時監控。設定為具有2路CAN總線接口，系統設定的總?cè)萘窟_(dá)到20000個。在設計過程中開率到作為系統的總控制節點的PC機的可能出現的不穩定因素，必須能在PC機發生故障時對所有獲得的報文進行存儲備份，以便安保人員可以通過簡單控制來查看存儲的內容，中央控制器還設置了一路串口可連接微型打印機。




a.主控CPU
在單片機系統中，ARM核以其小體積、高性能、緊湊代碼密度和低功耗的出色結合而著名。它采用的RISC結構性能優良，是現有的嵌入式系統處理器最佳體系結構。[2]
本系統采用由Philips公司生產32位基于ARM體系架構的CPULPC2292。該芯片采用ARM7TDMI-S內核，擁有包括256kB片內Flash和16kB片內靜態RAM、內建2路CAN控制器、4路A/D轉換器、2個工業標準的UART、多個32位定時器、高速I2C接口、2個SPI接口等豐富的片內資源。
內置的2路CAN控制器構造與訪問方式提供先進的過濾驗收功能并于與市面上常見的CAN控制器相兼容，可以很方便地構成CAN總線傳輸接口，降低了系統硬件設計的難度。
b.CAN總線接口
系統中，采用Microchip的MCP2551CAN驅動芯片作為CAN驅動器，與LPC2292內部的2路CAN控制器構成CAN總線接口。MCP2551最高支持1Mb/s的運行速率，可適用于12V/24V系統，是完全兼容ISO11898標準物理層的CAN驅動芯片，具有短路保護、自動檢測TXD輸入端接地錯誤、未上電或欠壓不影響CAN總線、自動熱關斷保護等優點。
c.網絡傳輸模塊
網絡傳輸采用DM9000，其內部集成MAC、PHY等功能模塊。連接方式如下：LPC2292的CS3連接到DM9000的片選nCS，LPC2292的P0.7連接到中斷INT，配置為外部中斷EINT2，使LPC2292響應DM9000觸發的中斷信號。通過這樣的設計可以完成在網絡的觸發中實現信息的網絡傳輸。
d.用戶界面與輸出模塊
用戶界面采用按鍵鍵盤和字符型液晶。液晶顯示器控制線和數據先連接在GPIO管腳，通過IO模擬的方式由CPU進行操作和控制。鍵盤用來控制瀏覽存儲事件，通過外部中斷的形式讓系統接收鍵值來實現所要求的命令。
中央控制器還提供繼電器輸出和串口輸出。繼電器輸出用來連接外部相關顯示設備，用來指示中央處理器接收到的相關事件信號。串口輸出有共有兩路，一路為UART0,用來連接微型打印機或超級終端，在中央控制器接收到相關信號后依據設定的信號ID來打印或顯示事件信息；另一路是UART1，是操作系統μCLinux的shell，作為調試接口，為產品維護和升級提供便捷的接口。
e.電源模塊
中央控制器采用良好總供電方式：直流電池和交流。正常工
時由交流供電，此時直流電池處于充電狀態，若發生緊急狀況，流電源被切斷，系統則自動切換為由直流電池供電。
采用安培橋式整流器KBPC610和開關電源調節器LM2596共同成供電電路，其可以產生5V的直流電壓，將其利用2片LM1117產CPU與IO所需的1.8V和3.3V直流電壓。
同時，在交流輸入和直流輸入的電路上各取一個監測點，連到LPC2292的AD輸入管腳利用AD轉換的方式實時監控系統的供電情況。




3.軟件架構
本系統中采用的μClinux操作系統，是針對不具有內存管理單元（MMU：MemoryManagementUnit）的微處理芯片。μClinux修改和裁減了大量?jī)?nèi)核代碼，采用romfs文件系統，采用靜態鏈接形式執行用戶程序等，節省了大量?jī)?nèi)存空間，小型化了Linux操作系統又保留了Linux系統的優秀特性。[3]
a.Bootloader編寫
Bootloader是系統的引導軟件，這部分主要完成安排中斷向量、設置系統運行環境和內存拷貝跳轉。
b.驅動程序的編寫與移植
μClinux采用實存儲器管理策略，對內存的訪問是直接送到地址線上輸出，在程序中訪問實際的物理地址。處于用戶態的用戶進程可以直接操作設備的物理寄存器以實現驅動程序的功能。[4]
中央控制器模塊需要對字符型LCD、CAN接口、鍵盤、串口、DM9000網絡芯片做驅動開發，其中DM9000為網絡設備驅動，其余為字符型設備驅動。
c.應用層軟件設計
在μLinux的基礎上，主要有以下功能：CAN收發進程：實現設備上讀取數據，并將其寫入到連接UDP網絡進程的命名管道中；根據接收到的信號向CAN驅動發送數據幀。繼電器控制進程：控制繼電器輸出。
輪詢控制進程：每隔一定的時間向CAN收發進程和UDP網絡進程發送信號，啟動輪詢。
界面進程：每隔一定的時間對系統的輸入電壓進行檢測，如發現交流電斷電，后備電池電壓低等情況，更新字符型LCD的顯示界面。
d.軟件流程
報警主機的主控CPU采用AT89C51CC01CA，主體架構是基于主循環的單任務機制，系統完成初始化工作后進入該循環，在其中依次完成輸出IO輪詢、防區輪詢處理、用戶按鍵處理、CAN總線事件發送等各項子任務。

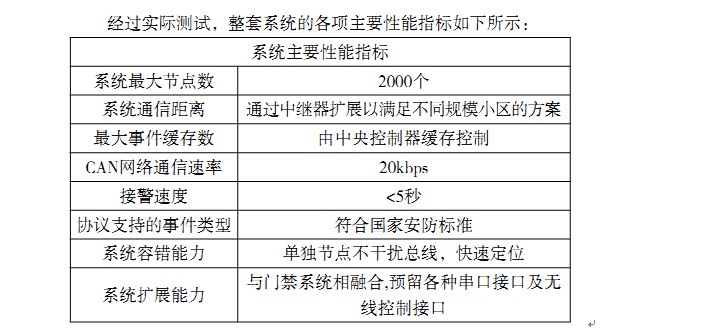

三、系統測試與總結




在該項目中構造了基本硬件系統，設計了CAN應用層通信協議，承擔了CAN網關、LCD報警主機和中央控制器各個模塊的軟件編碼工作，其中涉及到嵌入式系統、現場總線、Linux操作系統、ARM平臺等多方面的技術。
本系統在嵌入式操作系統的基礎上完成了一套基于CAN總線的智能小區安防報警系統。該系統利用先進的CAN總線技術作為技術手段，具有可靠性高、擴展性強、響應速度快的優點。
該套基于CAN總線的智能小區安防報警系統的已經成功推向市場，在多個新建成的智能小區得到應用，充分體現了本系統的市場意義和實踐意義。
參考文獻：
[1]張振昭，許錦標.樓宇智能化技術.機械工業出版社.2003.6.
[2]馬忠梅，李善平，康慨等編著.ARM&Linux嵌入式系統教程.北京航空航天大學出版社.2004.9.
[3]饒運濤，鄒繼軍，鄭勇蕓.現場總線CAN原理與應用技術.北京航空航天大學出版社.2003.6.
