摘要：從GPS實時動態差分定位原理和測量精度，結合工程應用及精度檢驗，分析并研究應用RTK實時定位技術加密一級控制測量的可行性及應采取的觀測措施。
　　關鍵詞：RTK；加密一級控制測量；OTF法；整周模糊度；應用；精度檢驗。
　　
　　一、引言
　　RTK（RealTimeKinematic）是指以載波相位為觀測值的實時動態差分GPS定位系統，它能夠?qū)崟r(shí)觀測測點在指定坐標系下的三維坐標成果。目前，雙頻GPS接收機使用RTK技術，以其速度快、實時，在10km范圍內，標稱精度可達到厘米級，已廣泛應用于地形測量、地籍測量及各種工程測量等碎部點的數據采集及工程放樣中。
　　實時動態差分定位是GPS技術發展的一個新突破，它即克服了常規測量要求點間通視，費工費時而且點位精度不均勻，同時又避免了GPS靜態及快速靜態定位需要進行后處理。如果采取適當?shù)臏y(cè)量措施，使其滿足一、二級控制測量精度要求，將大大減輕測量作業的勞動強度，提高作業效率。
　　二、RTK定位及精度因素分析
　　實時動態（RTK）差分定位原理是在基準站上設置GPS接收機，對所有可見GPS衛星進行連續觀測。根據基準站的已知三維坐標求出各觀測值的校正值（坐標改正數、距離改正數或載波相位），并通過無線電通訊傳輸設備將校正值實時發送給各流動站，流動站將接收的GPS衛星信號與基準站傳來的校正值進行差分計算，從而實時高精度地解算流動站的三維坐標。在RTK測量的作業模式中，OTF法（即onthefly,屬運動中解算整周模糊度，即在流動站運動狀態通過觀測至少5個歷元，按一定算法求出整周模糊度之差）已有多種算法，是一種有前途的方法。
　　由于RTK技術是在兩臺GPS接收機間加一套無線電通訊系統來完成，在流動站完成初始化后，將基準站傳送來的載波觀測信號和流動站接收到的載波觀測信號進行差分處理，實時求解出兩點間的基線值，進而由基準站的坐標求得流動站的WGS-84坐標，通過坐標轉換，即可實時求得流動站的坐標并給出其點位精度。因此，基準站和流動站的觀測質量好壞以及無線電信號傳播質量好壞對定位精度影響很大，主要包括衛星星數、大氣狀況等。
　　在OTF解算未知的模糊值時，至少需要有5顆共同衛星，衛星數越多，解算模糊值時的速度越快，越可靠。研究表明，衛星數增加太多對提高RTK點位精度不顯著，但可提高觀測成果的可靠性。
　　對流層和電離層都會對GPS信號傳播造成影響，基線越長，影響越大。當基線較短時，其影響能夠模擬，殘差可通過觀測值的差分處理得到削弱或消除。
　　環境對RTK影響的主要因素有地形、基準站與流動站之間的障礙物、覆蓋物、多路徑誤差、電波干擾等。
　　觀測方案和觀測者的操作對RTK結果的質量和可靠性影響也很大，如：基準站位置的選擇、校正點的選取、對中誤差、天線姿態、觀測次數等。
　　三、RTK在加密控制測量中的應用
　　應用實例一：
　　遼寧省阜新市城市加密測量控制網，由阜新市規劃設計研究院與遼寧工程技術大學測量工程系共同完成。為滿足城市各項建設工程和測繪地形圖、地籍圖的需要，在城市三、四等GPS控制網下，沿建成區的各主要道路交叉口共布設一級GPS網點174個，控制面積50km2。一級GPS網點使用Trimble5700雙頻GPS接收機按RTKGPS模式進行觀測，RTK標稱精度，水平：±（10mm＋1×10-6D）；垂直：±（20mm＋1×10-6D）。
　　基準站選設在較高的樓頂上，避開周圍高于基準站的建筑物或構筑物，使基準站的信號能覆蓋其控制區域。在城區選擇2個基準站，基準站到流動站的距離為4～6km。選擇4個（含4個）以上具有水準高程且均勻分布在測區周圍的三、四等控制點作為點校正。觀測時，流動站天線桿利用快速對中支架，以提高對中精度。觀測數據由觀測手簿利用傳輸軟件直接傳到計算機內，再經分類整理成需要的成果表。
　　對用RTK觀測的城市一級GPS點采用以下方法進行了檢測：
　　1、復測RTK點的平面坐標
　　在觀測城市一級GPS點的同時，對174個RTK點均增加一次多余觀測。統計結果：兩次獨立觀測結果最大平面點位較差為33mm，最小為0，按雙觀測值之差求得觀測值中誤差為
　　

　　此值說明RTK觀測的內部符合精度良好，觀測的穩定性好。
　　2、以四等GPS控制點（靜態觀測）的平面坐標為可靠值進行檢測
　　用RTK復測了19個（抽檢比例為11％）四等GPS控制點，以其平面坐標為可靠值檢驗RTK成果，比較后由平面點位差值△算得RTK相對四等GPS點的平面點位中誤差為
　　

　　四等GPS網的最大平面點位中誤差MG為±35mm，則RTK相對三等GPS點的平面點位中誤差為

　　
　　以上說明RTK點相對四等GPS點的平面點位中誤差很小（僅±6.3mm），而相對三等GPS點的平面點位中誤差也僅為±35.6mm。
　　3、用全站儀進行檢測
　　使用GTS-6全站儀（標稱精度為2″，±（3mm＋2×10-6D）），在有控制點的區域，采用導線測量方法，按一級導線要求，檢測了34個（抽檢比例為19.5％）RTK點的平面坐標，其平面點位中誤差為
　　

　　全站儀精度較高，其檢驗的結果可視為可靠值，以上數值即可認為是RTK平面點位精度。
　　在沒有控制點的區域，用全站儀測距的方法，按Ⅰ級測距精度要求檢測RTK兩點間邊長15條（抽檢比例為8.6％），其邊長較差的中誤差為
　　

　　同樣，以上數值即為RTK的兩點間邊長的中誤差，平均邊長D=450m，則邊長的相對中誤差為
　　應用實例二：
　　中國石油遼陽石油化纖公司廠區1：500數字化地形測量加密控制網，在四等GPS控制網下布設一級導線網,平均邊長460m，共計29個點。導線網使用徠卡TC905全站儀（標稱精度為2＂，±（2mm＋2×10-6D））進行角度和距離觀測，導線網平差采用北京清華山維新技術開發公司《NASEW98》工程測量控制網微機平差軟件進行嚴密平差，并直接打印出平差資料及計算成果。
　　使用拓普康HiPerPro雙頻GPS接收機，RTK標稱精度，水平：±（10mm＋1×10-6D）；垂直：±（20mm＋1×10-6D）,以RTK模式按一級GPS點要求進行復測。基準站選設在視野較開闊的四等GPS點上，盡量避開周圍高于基準站的建(構)筑物和各種高頻信號源的干擾。為了保證RTK的測量精度和可靠性，測量中采取了如下措施：
　　1、基準站到流動站的距離控制在5km以內；
　　2、選擇5個以上具有四等水準高程且均勻分布在測區周圍的四等GPS控制點作為點校正；
　　3、流動站采用快速對中支架，以提高對中精度。
　　用GPSRTK復測的一級導線點精度統計如下：
　　平面點位較差：最大為67mm，最小為4mm；高程最大偏差85mm。其中流動站距離基準站2km以內的21個RTK點，平面點位較差：最大為31mm，高程最大偏差40mm。平面點位中誤差為22.6mm，高程中誤差為13mm。
　　從上述統計結果看，流動站距離基準站5km以內時，個別RTK點的平面精度不能滿足一級導線的精度要求，而當流動站與基準站的距離控制在2km以內時，測點精度較高，完全滿足一級導線的精度要求。對所有檢測點點位誤差分析，測點精度隨著流動站距離基準站越遠，測點點位誤差越大，當基線長度接近5km時，測點點位誤差在50～67mm之間，不能達到一級GPS點的點位精度要求。
　　應用實例三：
　　柬埔寨王國國家57號公路改擴建勘測工程，是我公司在2007年3月至6月完成的。工程項目位于柬埔寨王國的西北部，起于馬德望市5號公路與57號公路交匯處（東經103°12′02″、北緯13°06′22″），終于拜林市柬泰邊境（東經102°29′44″、北緯12°55′40″），全長104公里。線路走向?yàn)闁|西方向，為滿足測區內投影長度變形不大于2.5cm/km的要求，采用高斯投影任意3°帶，中央子午線設為102°57’,參考橢球?yàn)镮ndian60，Y坐標加１００公里的獨立坐標系統。測區平均高程為35m。
　　首級控制為D級ＧＰＳ網，共布設31個點，最長邊長3.685km，最短邊長2.456km，平均邊長為3.23km。加密控制為一、二級ＧＰＳ點，共布設357個點。首級控制使用拓普康HiPerPro雙頻GPS接收機靜態觀測，高程為四等水準。加密控制使用拓普康HiPerPro雙頻GPS接收機以RTK模式觀測，點校正選取基準站相鄰的2個D級ＧＰＳ點，基準站到流動站的距離控制在2km以內。一、二級ＧＰＳ點的檢測由中國路橋工程有限責任公司下屬的施工單位完成，使用全站儀施測導線的方法將D級ＧＰＳ點間的一、二級ＧＰＳ點連接成附合導線。

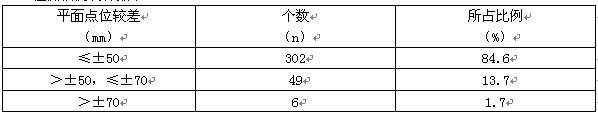

　　檢測情況統計如下：
　　

　　從上表統計結果可以看出，雖然流動站距離基準站的距離在2km以內，部分RTK點的平面點位精度超過了5cm，且有1.7%的點位誤差比較大。分析其原因，筆者認為，主要是點校正選取的控制點少，且分布不均勻所致。
　　四、結論

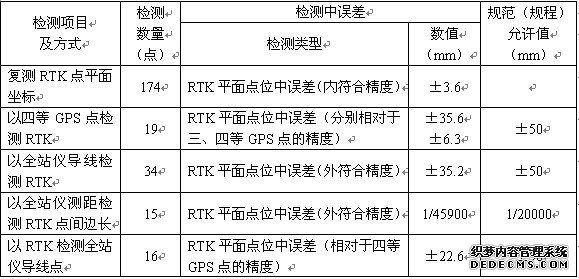

　　為明晰起見，將上述檢測情況綜合成下表：
　　

　　從上述城市、工業廠區、公路線路加密控制測量的三個應用實例可以看出，在滿足本文所述實例的要求條件下，應用GPS動態差分RTK實時定位技術加密城市和工業廠區的控制測量，平面點位精度優于±5cm，而對于線路測量工程的加密控制測量，在布設基本控制網時就應考慮控制點邊長和點位分布，使用于點校正的控制點數量滿足其基本要求，這樣，加密控制測量的平面點位精度是可以達到±5cm的要求。應用RTK技術加密控制測量的可行，主要得益于RTK自身定位理論的優良性，并在作業時注意基準站位置的選擇、控制流動站到基準站之間的距離、為求轉換參數（點校正）而選擇具有控制和代表測區范圍及高度的數量足夠的公共點。這樣，RTK完全可以滿足在四等網下加密一級及以下控制測量的精度要求，且各點間不存在誤差積累。RTK測量與GPS靜態測量相比，較易出錯，必須進行質量控制，尤其在控制測量中更要進行內部和外部的可靠檢驗。
　　為了解決RTK測量容易出錯的問題，觀測中應采取如下措施：
　　1．基準站應架設在高等級控制點上，流動站距離基準站的距離不應超過2km，且應在校正點范圍內；
　　2.基準站與流動站應同步鎖定5顆以上的衛星，且PDOP值應小于6；
　　3．點校正應選擇4個（含4個）以上精度較高、分布均勻的控制點進行，對校正值較差的控制點應舍棄；
　　4．觀測前，應在控制器配置項中對測點須達到的精度進行設定；
　　5．GPSRTK控制點應進行兩次獨立觀測；不同測站所測GPSRTK控制點應有重合點；
　　6．流動站應采用快速對中支架對中整平。
　　
　　參考文獻：
　�。�1］ 林文介.測繪工程學.華南理工大學出版社.
　�。�2］ 吉長東，等.實時動態差分GPS在城市加密控制測量中的應用及其精度檢驗.測繪通報，2006，（6）：29-30.
　　
　　
