摘要：科技進步、節能降耗、提高勞動生產率是當前企業提升競爭力的重要手段。本文對株冶鋅電解七系列整流經濟運行智能優化決策控制系統的結構、整流效率數學模型、系統控制原理和系列電流的閉環調節控制原理等方面進行了闡述。
　　關鍵詞：電解整流，優化，整流效率，專家系統
　　1. 概述
　　能源是現代化社會前進與發展的物質前提與基礎，節能降耗已成為全世界關注的主題。提高電能的利用率具有重大的社會效益和經濟效益。電解是濕法鋅冶煉中重要部分，其耗電量占整個工藝耗電量的75%以上。減少電能損耗、提高整流效率是鋅電解直流整流工藝過程中減低生產成本的關鍵因數。
　　株冶集團公司主要生產線是消耗電能巨大的鋅冶煉，電費計算是分時段分價計費，公司總調在綜合考慮全公司生產負荷和電價因數后，協調分配一天中不同時段的直流供電量，隨時發出電力負荷指標。因此，整流機組的合理投退，各運行機組電流的優化分配，是提高系列整流效率的重要組織措施。鋅電解七系列電解整流為新建5萬噸煉鋅工程，開發鋅電解系列整流機組經濟運行智能優化決策系統，實現鋅電解整流經濟運行、提高整流效率、降低勞動強度、提高生產效率具有重大經濟效益。
　　2. 系統結構
　　鋅電解七系列電解整流由2套整流機組并列運行，一臺為7#，另一臺為8#，其中7#為二極管整流方式，8#為晶閘管整流方式。二極管機組直接用有載開關調節輸出電流；晶閘管機組采用有載開關調節和數字觸發器調節相結合，通過檔位與導通角之間的配合使得輸出電流穩定可靠。
　　鋅電解系列整流機組經濟運行智能優化決策系統由三部分組成：
　　 綜合自動化基礎平臺。
　　 智能優化專家子系統。
　　 整流機組電流全數字閉環控制子系統。
　　綜合自動化基礎平臺是為了保障七系列的數據處理和綜合自動化的可靠要求，綜合自動化采用雙機雙網雙后臺監視的冗余結構[1]。A、B網通過光纖從主控制室延伸至七系列電解整流所現場。七系列電解整流所現場綜合自動化采用間隔單元管理、集中分布。
　　智能優化子專家系統以綜合自動化作為基礎平臺，接收MMI人機接口指令，利用不斷豐富的數據庫、知識庫，依托推理機進行優化七系列直流供電運行方式和運行給定電流值。
　　整流機組電流全數字閉環控制采用雙閉環調節。外環為系列電流控制環，由優化決策機精心進行優化決策與控制。內環為單臺機組電流閉環控制。每臺機組由PLC根據D25傳送信息進行數據處理與判斷，進行整流變壓器有載開關檔位的升降調節或向晶閘管數字觸發控制器發送給定電流值。

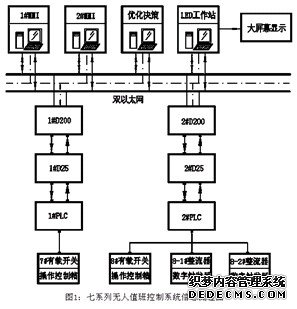

　　圖1是智能優化控制系統信息流程圖。

　　3. 整流效率的數學模型
　　這種電解大電流、多機組并列整流實現無人值班、電流智能、自動優化控制的技術核心是創建合適的數學模型。對于株冶集團這種鋅電解，決定電解電耗的因數是電解槽電壓、電流效率及整流效率，其電耗關系可用下式表示：
　　式中:——電解電耗，kWh/t析出鋅
　　——電解槽壓，V
　　——電流效率，%
　　——整流效率，%
　　因此，要減低鋅電解電耗，必須盡量降低槽電壓，提高電流效率和整流效率。對于七系列電解整流而言，主要降耗措施是提高整流效率。這是因?yàn)槠呦盗须娊庹�流具�?套機組4臺整流柜并列運行，每天不同時段的系列電流給定值不同。整流效率的高低的決定因數有：設備負荷百分比（經濟運行點）、運行人員電流調節的隨意性、環境溫度、設備性能等，這就造成經濟運行點是非線性的、離散性的，并且很難找出整流效率的最優解。利用傳統方法來實現經濟運行，具有很大的難度，且無法在線跟蹤。
　　這種對含有高維數的各種損耗或效率計算的方法，理論上講可能極為精確，但現實中卻很難做到。本決策系統利用直流供電過程中，以動態尋優的方式達到同樣的目的。即采用計算機專家系統思想，將現場操作經驗和已有的相關知識結合起來，建立專家知識庫，并在運行過程中使知識自動刷新，用合理的推理機制，提供最佳的直流供電方案。其計算公式為：

　　整流效率=直流電量/交流電量
　　在計算機中建立的整流效率（η）的數學模型為：

　　式中：Pd7、Pd8分別為7#和8#整流機組的直流電量，Pl7、Pl8分別為7#和8#整流機組的交流電量。
　　4. 控制原理

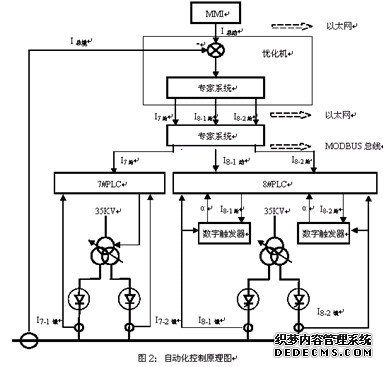

　　鋅電解系列整流機組經濟運行智能優化決策系統控制原理圖見圖2。
　　在自動控制方式下，根據系列總的給定直流電流進行決策優化，確定整流機組的給定電流值。通過綜合自動化系統網絡發送給定電流值進入每臺機組PLC，由7#PLC控制調節7#整流變壓器的檔位，同時實時采樣機組電流，進行反饋判斷，如果超出所設定的誤差范圍，則進行調檔，保證電流按照給定電流的輸出。8#PLC根據給定的機組電流發送給數字觸發器，由數字觸發器對8-1、8-2晶閘管的導通角α進行控制，保證輸出機組電流穩定且與給定電流相等，數字觸發器調節完畢后，8#PLC會判斷采樣電流和導通角，為了提高機組的功率因數，導通角α應在一定的范圍之內。如果采樣電流超出誤差范圍且導通角超出設定范圍，8#PLC將調節8#整流變壓器檔位，以保障采樣電流與給定電流相等且導通角在設定范圍（如0~13度）。

　　當PLC和數字觸發器調節完畢，優化機將判斷系列總電流。將系列反饋電流與MMI給定電流比較，將反饋直流功率與交流輸入功率比較，計算整流效率，如果電流或整流效率連續累積超出設定偏差，則自動優化專家系統將進行智能分析，重新分配每臺機組電流，形成新一輪的給定電流調節。
　　整個系統設計思路就是建立在數字觸發器閉環調節、PLC閉環參與的閉環調節、智能優化決策機閉環調節。從而使系統自動經濟運行。
　　5. 整流機組電流全數字閉環控制
　　整流機組電流全數字閉環控制子系統由優化決策機、PLC和數字調節器組成，采用雙閉環結構，外環為系列電流控制環，由優化決策機進行優化決策與控制。內環為單臺機組電流閉環控制。其中二極管整流機組經PLC自動調節整變有載開關檔位完成，晶閘管機組由PLC自動調節整變有載開關檔位進行粗調，再由數字調節器進行細調，保證穩流精度。
　　5.1 數字觸發控制器
　　目前，國內有多個廠家或研究機構生產數字觸發器，但均為數�；旌峡刂破鳎�即它的穩流調節系統和觸發系統是兩個部分，沒有有機地結合在一起，不能充分發揮數字控制系統智能化控制優勢。本方案采用專門用于大功率晶閘管整流電路的自動控制全數字觸發器。
　　 觸發器結構：
　　它是由三部分組成：觸發控制器、人機交互模塊和電源模塊組成。其中觸發控制器又由：同步電路、單片機、反饋電流采樣模塊、脈沖輸出模塊、通訊模塊所組成。觸發控制器是裝置的核心。
　　 控制器原理：

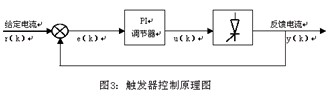

　　控制器采用數字PI算法，框圖見圖3。整流機組一旦運行，控制器外部條件成立，控制器獲取采樣反饋電流y（k），通過與給定電流進行比較，其偏差值e（k）作為PI調節器的輸入，通過PI調節，輸出一與同步電源具有一定相差（或同步）的矩形脈沖u（k）。u（k）經隔離、放大后控制晶閘管的導通角。

　　 特點：
　　采用改進形PI算法進行電流閉環調節，可使給定與輸出電流偏差達到0。
　　裝置為智能型免維護結構，維護簡單。
　　采用全數字觸發，a角理論上達到零度，因而整流效率和功率因數高。
　　由不斷運算的alfa值控制a角的變化，輸出電流快，穩定跟隨給定電流。
　　5.2 PLC控制模塊功能
　　PLC采用S7-300，它由CPU、DI/DO、AI/AO、通訊模塊組成。編程軟件采用STEP7V5.3。
　　 軟件結構：
　　 自動化控制管理主程序
　　 有載開關檔位編碼子程序
　　 電流采用計算子程序
　　 手動控制子程序
　　 自動控制子程序
　　 與上位機通訊子程序
　　 與數字觸發器通訊子程序
　　 通訊功能
　　本PLC具有兩種通訊功能：與上位機D25通訊采用MODBUS通訊協議；接受來自綜合自動化的各種指令和控制數據，同時向D25發送整流機組各種數據。與下位機數字觸發器通訊采用485點對點通訊協議，可以方便地實現一對多的通信，實現閉環全自動控制。
　　 檔位控制
　　檔位控制分為手動控制和自動控制兩大模塊，手/自動的控制切換在MMI上由運行人員操作。當切換到手動控制狀態后，PLC手動控制模塊工作，運行人員通過MMI發送升降命令來控制整流變有載開關的升降操作。當切換到自動控制狀態后，PLC自動控制模塊工作，接受智能優化決策機的各種指令和D25的外部條件信號。
　　6. 智能優化專家系統
　　所謂專家系統（ES）就是一類智能計算機程序，它能夠根據擁有的知識和推理步驟解決那些需要人類專家才能解決的困難問題。與一般常規計算機程序相比，ES具有以下優點：
　　 它將知識的使用與知識本身相分離。
　　 知識被符號化表示。
　　 它可以解釋為推理過程。
　　 它必須象人類專家一樣工作。
　　ES的基本結構：由人機接口、數據庫、知識庫、推理機等幾部分組成。邏輯結構圖見圖1-5。

　　 人機接口：
　　用于運行人員和管理員對程序進行初始化和運行參數設置的應用程序。
　　 數據庫：
　　數據庫是計算機用來暫時存放用戶提供的事實和推理的一些中間結果部分空間。隨著用戶對系統的不斷使用，數據庫中的信息在不斷更新。
　　系統運行過程中自動儲存歷史數據，形成優化表數據庫。
　　 知識庫：
　　知識庫和推理機制是專家系統的主體。知識庫是用來儲存領域?qū)＜业闹�識和經驗的地方。專家系統中常用的知識表示方法有產生式系統、謂詞邏輯、框架結構、語意網絡等。本系統采用產生式系統的方法來表示知識。它包括全局?jǐn)?shù)據庫和規則庫。當運行人員向系統發送請求后（系列的負荷值），系統通過信息分析處理，經由一定的推理機制從知識庫中找到相應的解答。
　　 推理機：

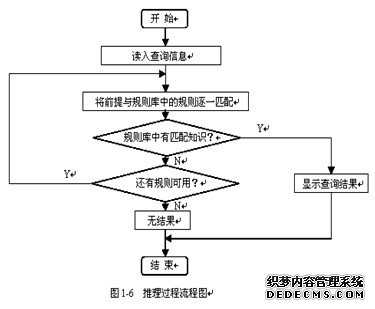

　　專家系統的推理機的任務就是以一定的推理策略有效地選擇知識庫中的相關知識，針對用戶提出的問題進行推理，得到用戶需要的結論。推理過程流程圖見圖1-6。

　　7. 結束語
　　該系統現正服務于株冶集團鋅電解七系列，實際應用中，發現在每天的電解開槽時段由于系列直流電壓、電流頻繁大波動，不便于“自動”運行，必須處于“手動”狀態，正常情況下處于“自動”運行中，在“自動”狀態下系列整流效率提高了0.35%；為株冶集團的節能降耗作出了巨大貢獻。并且數字觸發條件的晶閘管機組可以全開放或開環穩定運行，是本項目的另一收獲。
　　【參考文獻】
　�。�1］程明等•無人值班變電站監控技術•中國電力出版社1999
　　
