淺談高爐渣處理工藝

發布時間：2012-08-07 10:38:23更新時間：2023-06-05 17:57:29 1

摘要：高爐渣的處理方法有多種, 其中包括渣池法(平流沉淀池法)、底濾法、因巴法(I NBA)法、圖拉法(嘉恒輪法)及名特法(攪籠法)等。本文主要對這幾種不同的渣處理方法的工藝及特點進行了對比分析，認為沉淀過濾法工藝簡單可靠、投資及運行成本較低;而機械過濾方式雖然投資及運行費用稍高，但其自動化集成度高，水渣可由皮帶機連續輸送，較適合大型高爐的應用。

關鍵詞：高爐渣處理;渣池法;底濾法;INBA法;圖拉法;名特法

Abstract: The processing method of blast furnace slag is multiple, including slag pool (advection sedimentation tank method), the bottom filter method, INBA, TYNA, and stir cage method. In this paper, the characteristics of each process is carried out comparative analysis, finding out that the precipitation filtration process is simple and reliable, and of low investment and operating costs; while the costs of investment and operation is slightly higher, the mechanical filter approach is suitable for the application on large blast furnaces for its high automation integration, water residue transported by belt conveyor.

Keywords: blast furnace slag processing; slag pool method; bottom filtration method; the INBA; TYNA; stir cage method

中圖分類號：TF04 文獻標識碼：A 文章編號：2095-2104(2012)

成熟可靠的高爐渣處理工藝有多種形式，但在本質上均屬于水淬法，只是由于渣水分離方式不同分為沉淀過濾法(包括渣池法、底濾法)及機械過濾法兩種(包括INBA法、圖拉法、名特法)，下面對這幾種渣處理方法的工藝及工藝特點等進行分析：

1. 渣池法(平流沉淀池法)

1) 工藝簡介

高溫熔渣由�；瘒婎^水淬后由沖渣溝流入沉淀池，經設置的多個沉淀池分級沉淀后由抓斗吊將水渣撈至渣場瀝水后外運，沖渣水由泵房循環供至�；瘒婎^，水淬產生的蒸汽由設置在沖渣溝上的煙囪排空。

2) 主要建筑設施：沉淀池、沖渣溝、排氣煙囪、沖渣泵房;

3) 主要設備：抓斗吊、渣漿泵及相關輔助設施;

4) 工藝特點：簡單可靠，運行費用低，但沉淀池占地大、現場環境較差;

5) 設計應用：萊蕪鋼鐵股份煉鐵廠老區及銀前高爐、徐州東南鋼鐵高爐等采用此種渣處理方法。

2. 底濾法

1) 工藝簡介

底濾法由渣池法演變而來，其處理工藝基本相同，區別在于其沉淀池上部設置由卵石組成的濾層，渣水混合物由沖渣溝落入底濾池后，水渣留在濾層上方。

2) 主要建設設施：底慮池、沖渣溝、排氣煙囪、沖渣泵房;

3) 主要設備：抓斗吊、渣漿泵及相關輔助設施;

4) 工藝特點：工藝簡單可靠，運行費用低，但必須設置雙濾池且濾池較深，濾層清理較繁瑣;

5) 設計應用：哈爾濱西林集團阿城鋼鐵高爐及山東石橫特鋼高爐等采用此種渣處理方式。

3. INBA法

1) 工藝簡介

高溫熔渣在粒化塔內由�；瘒婎^水淬后先沉入塔內的沉渣池，其渣水混合物再經水渣溝及渣水分配器進入脫水器轉鼓進行渣水分離，成品渣通過受料斗落到皮帶機上運至渣場，水則透過篩網流入水槽中溢流至轉鼓下方的水池，回水沉淀后被泵打到各用水點循環使用，細渣定期通過抓斗清理。

2) 主要設施：粒化塔、沖渣管道、沉淀池、轉鼓平臺;

3) 主要設備：脫水轉鼓、渣漿泵、輸渣皮帶;及相關輔助設施;

4) 工藝特點(熱INBA)：系統布置緊湊，占地少，自動化集成度高，但投資相對較大;

5) 設計應用：萊蕪鋼鐵型鋼3#高爐及東阿金華鋼廠高爐采用此種渣處理方式。

4. 圖拉法(嘉恒輪法)

1) 工藝簡介

高爐熔渣經�；啌舸蚣傲；瘒婎^噴水雙重作用下水淬，渣水混合物經沖渣溝進入脫水器篩斗中，通過篩斗的篩網實現渣水分離，水渣留在篩斗中隨著脫水器旋轉達到頂部時翻落進受料斗，再通過受料斗下面溜槽落到輸渣皮帶機上。水則透過篩網流入回水槽返回沉淀池，經沉淀后由泵房供至�；瘒婎^循環使用。沉淀池內的細渣定期通過抓斗清理。
淺談高爐渣處理工藝

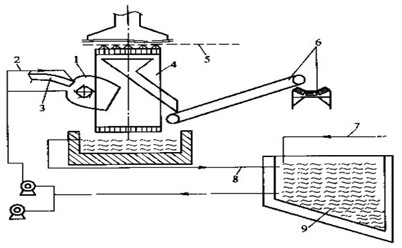

1—�；b置;2—沖渣水管;3—渣溝;4—脫水裝置;5—壓縮空氣管;

6—膠帶機;7—供水管;8—回水管;9—集水池

2) 主要建設設施：沖渣溝、排氣煙囪、沉淀池、轉鼓平臺、泵房;

3) 主要設備：脫水轉鼓、渣漿泵、輸渣皮帶及相關輔助設施;

4) 工藝特點：系統布置緊湊，占地較小，自動化集成度高，但投資相對較大;

5) 設計應用：萊蕪鋼鐵型鋼1#及2#高爐、魯麗鋼廠采用此種渣處理方式。

5. 名特法(攪籠法)

1) 工藝簡介

高溫熔渣由粒化噴頭水淬后，渣水混合物經水渣溝匯入沉淀水池，并隨攪籠機轉動自池底提升至攪籠頭部漏斗，渣水混合物在提升的過程中實現渣水分離，水渣經漏斗落入輸渣皮帶機外運，回水沉淀后被泵打到用水點循環使用，細渣定期通過抓斗清理。

2) 主要建設設施：沖渣溝、排氣煙囪、沉淀池、攪籠平臺、泵房;

3) 主要設備：攪籠機、渣漿泵、輸渣皮帶及相關輔助設施;

4) 工藝特點：系統布置緊湊，占地較小，自動化集成度高，但投資相對較大;

5) 設計應用：通鋼2650m3高爐采用此渣處理方式。

對比以上渣處理工藝，可以看出，沉淀過濾法工藝簡單可靠、投資及運行成本較低;機械過濾方式投資及運行費用稍高，但其自動化集成度高，水渣可有皮帶機連續輸送，較適用大型高爐，其相關工藝、主要設備等的比較如下表所示：

		渣池法	底濾法	INBA法	圖拉法	名特法
工藝流程		簡單	簡單	較復雜	較復雜	較復雜
作業率		高	高	較高	較高	較高
常規輸渣方式		汽運	汽運	皮帶	皮帶	皮帶
主要設 備	粒化噴頭	有	有	有	有	有
	沖渣溝	有	有	沖渣管道	有	有
	排氣煙囪	有	有	�；�	有	有
	沉淀池	占地大	占地稍大	占地小	占地稍小	占地稍小
	脫水方式	自然沉淀	自然沉淀	機械過濾	機械過濾	機械過濾
	脫水設施	沉淀池	沉淀池	脫水轉鼓	脫水轉鼓	攪籠機
	抓斗行車	大規格	大規格	無	小規格	小規格
	泵房	有	有	露天泵組	有	有
占地面積		大	較大	小	較小	較小
投資		少	少	較大	較大	較大
運維護行成本		低	低	稍高	稍高	稍高
