斜靠式鋼管混凝土拱橋穩定性分析
金叔陽1， 宗劍鋒2， 章柏林3
摘要：以廣東省內某新建工程為背景，運用MIDAS/Civil有限元分析軟件，研究不同荷載工況對橋梁空間穩定性的影響，并對結果進行了分析，為同類橋梁提供參考價值。
關鍵詞：斜靠式鋼管拱 穩定性 荷載工況

鋼管混凝土拱橋是我國發展應用較快的新型橋梁結構型式，具有自重輕、強度大、抗變形能力強、外形簡潔美觀等諸多優點，是大跨度拱橋的一種比較理想的結構型式[1]。其中斜靠式鋼管混凝土拱橋是指由兩片受力豎直主拱與兩片斜靠拱組合而成的體系。主拱為主要承力構件，斜靠拱與主拱形成空間穩定體系，以保證結構擁有良好的空間穩定性[2]。
本文以位于廣東省某新建工程為背景，運用有限元分析軟件MIDAS/Civil 建立多組不同荷載工況下的屈曲分析模型，分析該橋穩定性狀況，以期為同類橋梁的設計提供參考。
1、工程概況

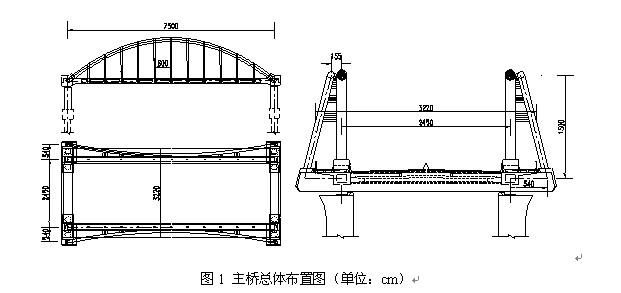

圖1 主橋總體布置圖（單位：cm）
本工程主橋?yàn)橄禇U拱，跨徑為75m。全橋共設兩片主拱、兩片斜靠拱，主拱采用鋼管混凝土拱，外徑為1.5m；斜靠拱采用空鋼管拱，外徑為1.2m。主拱垂直于水平面，主拱中心間距為24.5m；斜靠拱與豎直面夾角為14.4°；斜靠拱拱頂間距為27.6m，拱腳間距為35.3m。主拱、斜靠拱豎向矢高15m，豎直面上矢跨比1/5，拱軸線按拋物線設計；斜靠拱在水平面上矢跨比為1/19.48，斜靠拱平面投影拱軸線亦按拋物線設計。系桿為預應力混凝土箱梁，兩片主拱之間通過梁格系聯結為統一整體，斜靠拱拱腳位于端橫梁內。本橋拱肋按雙吊桿設計，全橋共44根吊桿。本橋總體布置如圖1所示。
2、穩定性分析
本橋橋面較寬，主拱中心距達24.5m，因此該橋穩定性也成為設計中重要的考慮因素。在設計中，考慮到橋面凈寬較大，設計中不采用主拱之間設置橫撐的方式增加橋梁的穩定性，而是選用斜靠式空心鋼管拱來起到穩定的作用；且在主拱和斜靠拱之間設置20道橫向聯系，以增強主拱與斜靠拱的整體聯系性，減少空心鋼管的局部應力。
本文采用有限元分析軟件MIDAS/Civil建立模型進行屈曲分析。該模型共有節點874個，單元1021個。分別改變模型中的荷載工況，對其穩定性做出分析。在模型穩定性分析過程當中，考慮以下荷載工況的作用：自重、二期恒載、汽車活載、人群活載、風荷載。下圖2為主橋的空間有限元計算模型。

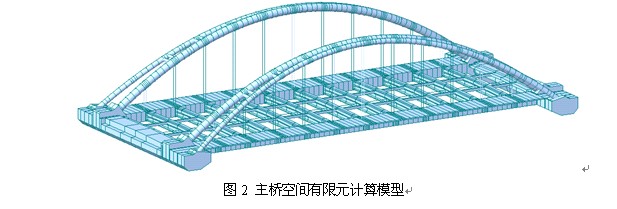

圖2 主橋空間有限元計算模型

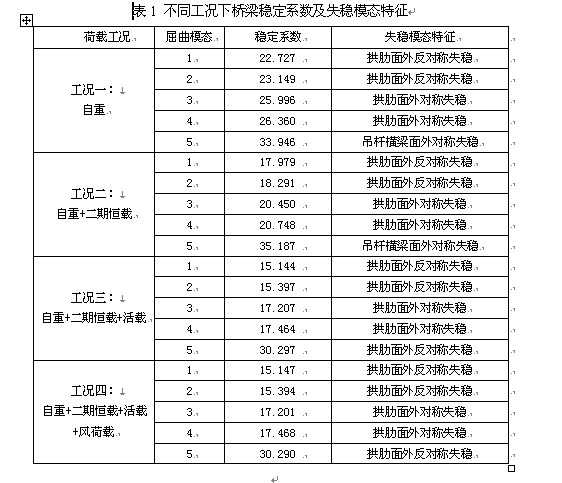

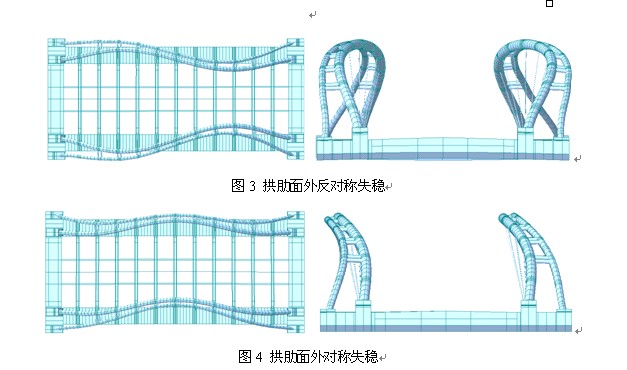

本文采用四種不同的荷載工況，對橋梁的穩定性進行分析，得出五階的穩定系數如下表1所示。圖3、圖4為拱肋面外反對稱失穩和對稱失穩的示意圖。



根據表1及圖3、圖4所示的分析結果可見：
本橋拱肋失穩模態均為面外失穩，失穩形式與一般的無橫撐系桿拱橋相似[3]，說明該橋拱肋的面外剛度相對面內剛度較小，對整個橋梁的穩定起控制作用。本橋一階穩定系數為15.144~22.727，遠遠滿足一般拱橋穩定系數大于4.0的要求[1]�？梢�，該橋在多種不利荷載的共同作用下，穩定性滿足要求。
比較工況一~工況三可知，隨著豎向荷載的不斷加大，拱肋一階至四階的穩定系數不斷變小；即臨界荷載系數不斷減少。工況二下的一階穩定系數比工況一下的相應值低20.89%，工況三下的比工況二下的相應值低15.77%。由此可見，移動荷載對于本橋穩定性的影響要小于自重以及二期恒載對于本橋穩定性的影響。
對比工況三和工況四可知，雖然工況四比工況三多了風荷載的作用，但是各階的穩定系數沒有太大變化�？梢姡�風荷載對本橋的穩定性影響可忽略，對本橋穩定性設計的貢獻較小。
由工況一和工況二可知，拱肋低階模態下均為面外失穩，而在高階出現了吊桿橫梁失穩的情況。分析原因?yàn)�，�?dāng)外界荷載加大至34倍該工況下所作用荷載時，橋梁梁格系沒有足夠的橫向剛度用以抵抗橫梁失穩的發生。由此也可見，控制本橋橫向失穩的構件仍以拱肋為主。
3、結論
（1）該橋在多種不利荷載工況下的穩定性良好，滿足使用要求。
（2）該類橋梁的穩定性分析應在最不利豎向荷載作用下進行。
（3）移動荷載對橋梁穩定性的影響要小于自重和二期恒載的影響。
（4）對于該類小跨徑的斜靠式鋼管混凝土拱橋，風荷載對橋梁整體橫向穩定的影響可以忽略。
（5）拱肋構件的穩定性是該類橋梁穩定性設計的關鍵。

參考文獻：
1、陳寶春. 鋼管混凝土拱橋設計與施工[M]，北京：人民交通出版社，1999，46-47.
2、；陳淮，胡鋒，申哲會，楊磊. 斜靠式拱橋穩定性分析[J]，福州大學學報（自然科學版），2005，33，182-186.
3、肖如誠，郭瑞，陳磊 等.無推力斜靠式拱橋體系及其優化設計[A]. 中國土木工程學會橋梁及結構工程分會. 第16屆全國橋梁學術會議論文集[C]. 北京：人民交通出版社，2004，119-124.
