李名澤

　　(中國公路工程咨詢集團有限公司(武漢)橋隧分公司，湖北武漢 430000)

　　摘要：V型墩連續剛構橋應用廣泛，曲V腿線條流暢。V腿受力復雜，選取合適的拆架順序和合龍次序，對保證橋梁施工期和運營期的安全至關重要。依托贛州市沙石大橋主橋，建立施工階段模型，對比2種不同合龍順序下橋梁變形、應力，確定最優化的施工合龍順序。

　　關鍵詞：V腿;連續剛構;合龍

　　引言

　　V型墩連續剛構橋是在連續剛構橋的基礎上發展形成的[1]，傳統的連續剛構橋上部結構主梁以受彎為主，V型墩連續剛構橋受力特點是連續梁和連續剛構的混合體系，同時又有斜腿剛構的特點。V型墩連續剛構橋可以當作是傳統連續剛構橋?qū)?號塊挖空后形成的V型支撐的橋型，V型腿成壓彎構件。V腿的存在不僅可以充分發揮混凝土的受壓性能，而且可以減少連續剛構橋的理論跨徑，從而減小上部結構主梁的最大正負彎矩，降低主梁應力水平，因此V腿的存在相比傳統連續剛構橋可以減小主梁桿件的截面尺寸。陳云針對V型支撐4橋梁采用多種結構體系(梁、拱、梁拱結合)進行了研究[2]，陳鵬研究了四跨V型墩連續剛構橋的合攏順序?qū)�橋梁受力產生的影響[3]，韓旭東研究了合龍順序?qū)?跨V形墩連續剛構橋成橋狀態的影響分析[4]。此次依托于贛州市沙石大橋主橋，建立全過程施工階段模型分析了2種施工合龍順序下五孔V型墩帶掛孔連續剛構橋的受力變形，基于有限元分析結果，選取最優化的施工方案。

　　1橋梁概況

　　沙石大橋?yàn)橼M州市章貢區跨章江的一座V型墩剛構橋。主橋橋型為采用60+3×90+60=390m跨徑組合的五跨連續預應力V型墩剛構橋。主橋橫向?yàn)閱畏鶚蛄�，橋梁設雙向2%橫坡，橋梁橫斷面形式：橋梁總寬度33m=2×(2m人行道+3.5m非機動車道+0.25m分隔帶+3×3.5m+0.25m分隔帶)。上部結構主梁采用單箱五室等寬變截面預應力混凝土梁，V腿區域支點梁高2m，邊支點、合龍段及掛孔梁高2.5m。主梁頂板厚0.28m，底板厚0.24m，腹板厚從0.5m變化到0.75m。下部結構V腿變截面采用鋼筋混凝土結構，單箱三室，頂?shù)装搴?.5m，腹板厚1m，V腿底部橫橋向?qū)挾?6m。中跨跨中設15m跨徑的鋼筋混凝土掛孔，掛孔箱室布置與主梁相同。上部結構箱梁與V腿均采用C55混凝土。沙石大橋主橋總體布置示意如圖1。

　　

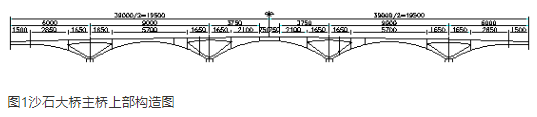

　　圖1沙石大橋主橋上部構造圖

　　2有限元模型

　　對于沙石大橋主橋的有限元模擬分析，根據以往經驗，空間梁?jiǎn)卧�模型是滿足計算精度的，因此此次選用簡化的空間桿系模型進行施工過程模擬。對贛州沙石大橋主橋建立有限元分析模型時，采用橋梁結構分析專業有限元軟件MidasCivil，結構離散為空間梁?jiǎn)卧�進行模擬，主梁和V墩采用線性粱單元模擬，主粱和V腿之間約束關系通過彈性連接中的剛性連接模擬，V腿和實體墩之間的約束采用剛性連接模擬。

　　沙石大橋從道路中心線向道路外側放坡至非機動車道外邊緣，雙向中破坡度2%，坡形采用直線形。為節省設計工作量方便建模，既要保證設計精度又要保證建模方便的前提下，本次有限元建模時不考慮橋面橫坡對箱梁截面的影響，將箱型截面平均梁高當作建模時整個截面的梁高，不改變其他截面參數，這樣可以做到保證截面面積前提下截面對強軸慣性矩不變，對弱軸的慣性矩變化影響小。

　　考慮預應力、混凝土收縮徐變和溫度作用等各種影響。

　　一期恒載：根據實際輸入的截面面積，混凝土容重26 kN/m3，鋼材容重78.5 kN/m3。

　　二期恒載：橋面鋪裝采用8cm混凝土+9cm瀝青混凝土形式;8cm(25kN/m3)混凝土+9cm瀝青混凝土(24kN/m3)=128.6 kN/m;欄桿、人行道板、管線等附屬設施按單邊25 kN/m考慮;

　　活載荷載標準：城市—A級。沙石大橋橋面為雙向六車道布置，橫向車道布載系數取0.55，沖擊系數，橫梁、橋面板等局部構件沖擊系數取0.30。非機動車荷載及人群荷載按照城市橋梁設計規范和公路規范比較取大值設計，主橋?yàn)?.8kPa;局部構件設計取5.0kPa設計。

　　制動力、溫度水平力：橋墩制動力、溫度力與摩阻力遵照《公路橋涵設計通用規范》(JTG D60-2015)取值。

　　溫度：設計系統溫度為15℃，整體升溫：30℃，整體降溫：20℃;

　　梯度溫度：梯度升溫：箱梁頂面h=0m：15.2℃，h=0.1m：5.74℃，h=0.4m：0℃;梯度降溫按升溫的一半考慮。

　　基礎沉降：主橋邊墩為端承樁，不考慮基礎豎向沉降;支撐于中風化基巖的擴大基礎不考慮豎向沉降和水平位移。

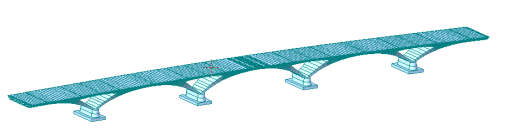

　　沙石大橋主橋成橋結構模型共計295個節點，282個單元，分析模型如圖2所示。

　　



　　圖2沙石大橋主橋結構示意圖

　　3施工合攏順序

　　帶掛孔5跨連續剛構橋的施工合龍順序一般有兩種：(1)先掛孔再次邊跨合龍;(2)先次邊跨合龍?jiān)賿炜�。沙石大橋主橋具體施工步驟如表1所列。

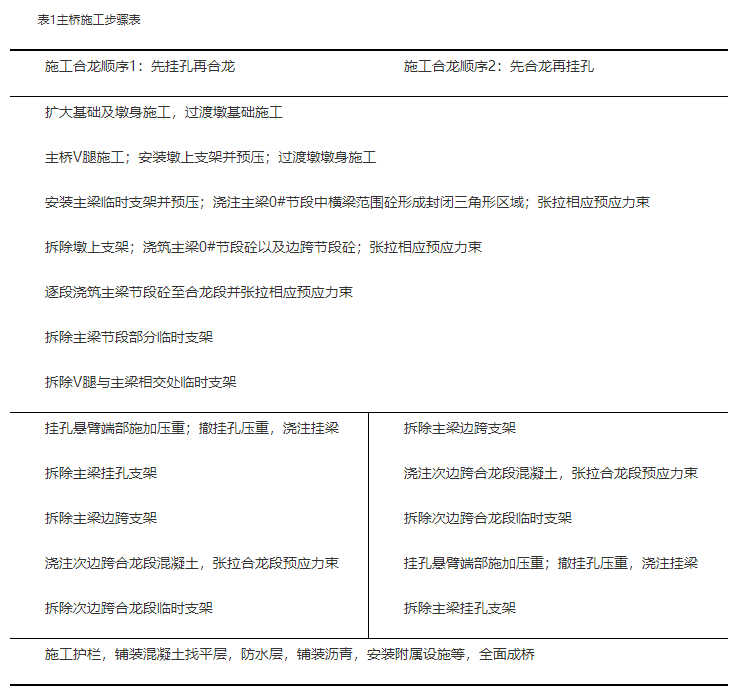

　　表1主橋施工步驟表

　　

　　4兩種合龍方案計算結果對比

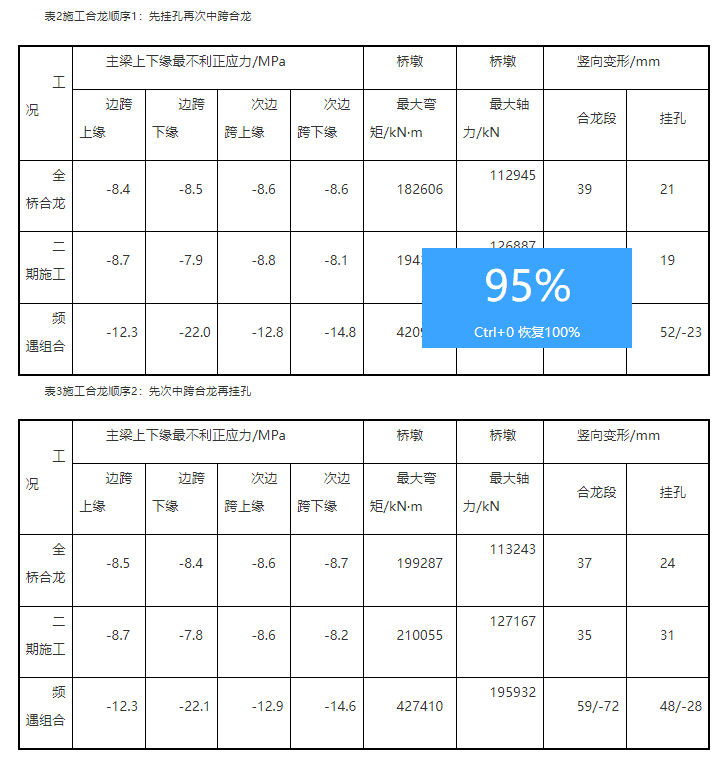

　　從表2~3中可以看出，兩種不同施工合龍順序下，上部結構主梁和下部V墩受力、變形不相同。主梁上下緣最不利應力比較：兩種不同施工合龍順序下的主梁應力基本一致;橋墩彎矩比較：施工合龍順序2橋墩彎矩比順序1大9%;橋墩軸力比較：施工合龍順序2橋墩軸力比順序1大3%;豎向變形比較：二期施工成橋后施工合龍順序2掛孔豎向變形上撓比順序1大12mm(63%)，以此可見施工合攏順序2下橋梁位移不易控制，先掛孔再次中跨合龍為本橋?qū)嶋H施工時的推薦合龍方案。

　　表2施工合龍順序1：先掛孔再次中跨合龍

　　

　　5結語

　　本文研究了五孔V型墩帶掛孔連續剛構橋施工合龍順序?qū)Τ蓸蚓�形、應力的影響，得到以下結論：

　　調整合龍順序會改變V型墩帶掛孔連續剛構橋施工階段及運營階段的應力及變形，特別是施工階段最大懸臂端撓度問題至關重要，關乎到能否順利合龍，建議此類橋梁設計過程中建立不同工序下的施工階段分析模型，比較分析得到適合該類橋型的合龍順序。

　　參考文獻

　　[1]邵旭東.橋梁工程[M].北京：人民交通出版社，2001.

　　[2]陳云.V形支撐橋梁結構體系研究[J].佳木斯大學學報：自然科學版,2014,32(3):364-366,370

　　[3]陳鵬.四跨V型墩連續剛構橋合攏順序研究[J].工程技術研究,2018,0(11):63-63,115

　　[4]韓旭東.合龍順序?qū)�V形墩連續剛構橋成橋狀態影響的分析[J].蘭州工業學院學報,2016,23(5):25-29

---
