巨占林

　　青海大美煤業股份有限公司，青海 西寧 811600

　　摘要：高密度聚乙烯(HDPE)作為一種可塑性強，造價低廉和耐腐蝕性能較好的熱塑性樹脂，被廣泛運用于化工，建筑，軍工等各個領域，同時國內外各個學者也對該材料的力學性能展開大量研究。本文主要工作是研究兩種低溫條件下高密度聚乙烯單軸準靜態拉伸性能，和常溫高密度聚乙烯不同應變率條件下動態拉伸和壓縮力學性能分析。

　　關鍵詞：高密度聚乙烯;力學性能;試驗研究

　　1、低溫拉伸性能試驗

　　高密度聚乙烯常用于金屬輸油管道的外包裹層，用于保護金屬輸油管道不受外界環境腐蝕甚或損壞，延長金屬輸油管道的使用壽命。本文研究的高密度聚乙烯為PE100，常溫下彈性模量為1GPa，拉伸屈服強度為25MPa，在GB/T1040.1—2006中，拉伸屈服強度被定義為:出現應力不增加而應變增加時的最初應力。本文所研究的輸油管道敷設在我國寒冷地區，敷設管道所處位置冬季常處于0℃以下，有時可達到-10℃，為了研究高密度聚乙烯在低溫下的拉伸性能，并與常溫下的相關力學參數進行比較分析，本文選取了兩種典型溫度，分別是0℃和-10℃，拉伸速率為500mm/min，檢測依據參照文獻。低溫拉伸性能試驗主要得到了材料的以下力學性能參數:拉伸屈服強度、拉伸屈服應變、拉伸斷裂應變和彈性模量。

　　試驗溫度0℃時，PE100的拉伸屈服強度平均值為27.34MPa，試驗溫度-10℃時，PE100的拉伸屈服強度平均值為29.72MPa，而常溫條件下是25MPa。試驗數據說明，隨著溫度的降低，PE100的拉伸屈服強度增大，材料的拉伸屈服應變減小，拉伸斷裂應變減小，材料的彈性模量反而增大，比常溫條件下的彈性模量分別增大了20%和40%多。兩種典型溫度下，PE100的拉伸屈服強度與最大拉伸強度相等，隨著溫度的降低，拉伸屈服強度增大，拉伸屈服應變和拉伸斷裂應變都變小，從某種意義上溫度的降低使得材料的延性變差。

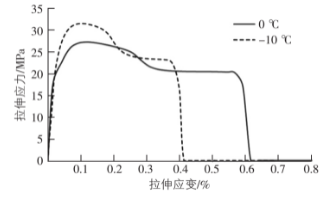

　　圖1不同溫度條件下應力應變關系曲線

　　2、動態壓縮試驗

　　本次動態(沖擊)壓縮試驗所選設備為φ14.5的分離式Hopkinson壓桿，簡稱SHPB。桿材為鋼，入射桿長1000mm，透射桿長1000mm;子彈長度有300mm和200mm兩種。除應變率為4900/s的試驗數據是在200mm長子彈的沖擊下獲得的，其他均采用300mm的子彈。通過粘貼在入射桿和透射桿上的應變片測得入射、反射和透射信號。為避免試驗過程中因應變片失效而漏記信號，所以在入射桿和透射桿上各粘貼了兩組應變片;為消除入射波的高頻振蕩，也為了試樣能盡早進入均勻狀態，滿足SHPB均勻性假定，采用小的橡膠墊片整形。入射桿上兩組應變片離撞擊端的距離分別為225mm和285mm;透射桿上兩組應變片分別離試樣和透射桿接觸端的距離為320mm和420mm，兩組信號的對比驗證說明輸出信號穩定可信，計算應力應變曲線可從入射桿和透射桿上各取一組信號即可。

　　對所提供的試樣，在不同的彈速下，進行了一系列試驗，本次沖擊壓縮試驗共有8組應變率，分別為:400/s，1050/s，1500/s，2000/s，2700/s，3300/s，4300/s，4900/s，所得的工程應力應變曲線可得，應變率越高，材料的流動應力越大，說明該聚乙烯材料的力學性能具有一定的應變率敏感性。從應力應變曲線的形狀來看，該聚乙烯在某一應力達到前，應力應變關系可近似為一條直線，在達到某一應力后，應力應變關系仍可近似為一條直線，不過直線的斜率明顯下降，這種曲線形狀較為符合彈塑性材料的應力應變關系，某應力前后分別是彈性階段和塑性階段，但無明顯的“屈服點”，為了便于討論分析，本文將兩階段(彈性階段和塑性階段)直線外推的交點對應的應力作為名義屈服應力，對應的應變作為名義屈服應變，具體方法見文獻。

　　3、動態拉伸試驗

　　本文動態(沖擊)拉伸試驗所選設備為分離Hopkinson拉桿，采用的是撞管型拉桿，應變片粘貼在距離加載點700mm處。根據試驗要求，將應變片、動態應變儀、波形存儲器和計算機連接組成測試和存儲系統，調節并確定所使用通道的放大倍數。每次試驗前，均要檢查應變片的粘貼狀態、動態應變儀和波形存儲裝置的線路連接，以及波導桿間的同軸情況，確保系統狀態滿足試驗要求。由于測試過程中透射信號非常小，測量過程中采用了半導體應變片，同時前端增加了放大設備，放大倍數為10。因此透射信號都被放大了10倍。入射波和反射波以及透射波的信號都非常好，干擾很小，以此得出的試驗結果是可信的。當應變率增加后，由于入射載荷的增加會造成試驗件出現頸縮現象，使得材料進入塑性階段。不同應變率下的工程應力—應變曲線，應變率分別為688/s，992/s，1736/s，2334/s，3086/s。不同應變率拉伸條件下高密度聚乙烯力學參數，包括動態拉伸屈服應變，動態拉伸屈服強度和彈性模量，彈性模量取初始切線模量。

　　結論和展望

　　1)兩種典型低溫下，PE100的拉伸屈服強度與最大拉伸強度相等，隨著溫度的降低，PE100的拉伸屈服強度增大，彈性模量增大，拉伸屈服應變減小，拉伸斷裂應變減小，溫度的降低使得材料的延性變差。

　　2)對于動態壓縮試驗，隨著應變率的增大，壓縮名義屈服應力線性增大，壓縮名義屈服應變總體上減小，彈性模量逐漸增大，與應變率呈三次多項式的關系。

　　3)對于動態拉伸試驗，隨著應變率的增大，拉伸屈服強度線性增大，拉伸屈服應變在總體上有減小的趨勢，彈性模量逐漸增大，與應變率呈三次多項式的關系。

　　4)動態壓縮和拉伸條件下，不同應變率所獲得的壓縮名義屈服強度和動態拉伸屈服強度在大小上差別不大，彈性模量也較為接近。

　　參考文獻:

　　[1]李俊偉，黃宏偉.土工格室HDPE片材拉伸應變率相關特性[J].建筑材料學報，2008，12(1):47-51.

　　[2]中國國家標準化管理委員會.GB/T1040.3-2006塑料拉伸性能的測定第3部分:薄膜和薄片的試驗條件[S].北京:中國標準出版社，2006.

---
