可靠性分析在SPD中的應用
可靠性分析在SPD中的應用
賈軍
摘要：可靠性問題一直以來是各個行業關注的重點，伴隨著電子工業的迅猛發展，可靠性分析將會越來越多的應用到該領域。在過電壓防護領域中，SPD(Surge Protection Device)及浪涌保護系統的可靠性在電源、信號及射頻顯得尤為重要。本文使用系統性分析的方法對SPD的可靠性進行了分析，提出了提高SPD可靠性的途徑，為今后的SPD技術發展提供了參考。
關鍵詞：可靠性；SPD；過電壓；浪涌保護
0 引言
近代科技中，對元器件、零部件、整機、系統的可靠性提出了越來越高的要求。隨著人們越來越多的使用電子元器件，電子元器件不能承受過電壓和過電流的缺陷導致過電壓保護器件在越來越多的行業中使用。于是各個行業針對SPD的可靠性提出了更高的要求。因此，為了適應現代科技的發展及基于設備、系統安全的考慮，對SPD的可靠性問題進行系統的分析并提出提高其可靠性的途徑是很有必要的。
1 串聯系統與并聯系統的可靠性評價方法
由于包括SPD在內的各種產品都是通過若干個單元為了完成規定的功能而組合在一起的。因此除了針對單個部件和真?zhèn)�產品性能的評估外，還需要對系統結構進行可靠性評價。針對系統最基本的評價方法有串聯系統和并聯系統兩種，因為任意的系統均可由這兩種關系組成。
1.1 串聯系統的可靠度

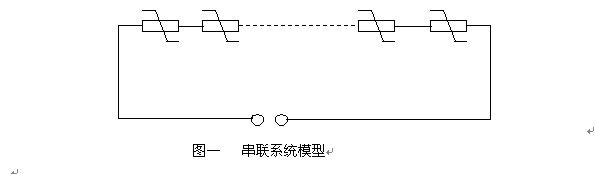

串聯系統指的是對于一個系統來說，如果只要有一個單元失效就導致整個系統的失效，或者只有當所有單元都正常工作時，系統才正常工作。串聯系統的模型如圖一所示：
設在時間t內，SPD的壓敏單元Ai正常工作的事件為Xi，則串聯系統的可靠度R（t）就是所有這n個單元同時正常工作的概率。即：
R（t）=P（x1•x2•……•xn ）
若各單元可靠度相互獨立，則串聯系統的可靠度為：
P（x1）= R1（t）
P（x2︳x1）= P（x2）=R1（t）
……
P（xn︳x1•x2•……•xn ）= P（xn）=Rn（t）
于是串聯系統的可靠度為：
R（t）= ∏ni-1 Ri（t）
由此式可見，單元數目越多，串聯系統的可靠度越低。
1.2 并聯系統的可靠度

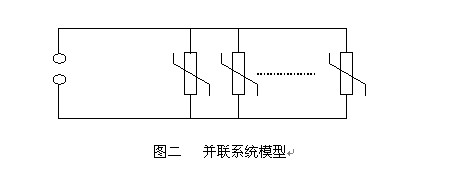

并聯系統指的是只要有一個單元還未失效，則整個系統就不發生故障，或者說只有當所有單元都失效時，整個系統才失效。并聯系統模型如圖二所示：
設在時間t內，壓敏單元Bi，發生故障的事件分別為Yi，則系統不可靠度為：
F(t)= P（y1•y2•……•yn ）
同理得到：
F（t）= ∏ni-1 Fi（t）
則可得出，并聯系統的可靠度為：
R（t）=1- ∏ni-1 Fi（t）=1- ∏ni-1 [1-Ri（t）]
由此式可見，單元數目越多，并聯系統的可靠度越高。
1.3 并串聯系統的可靠度

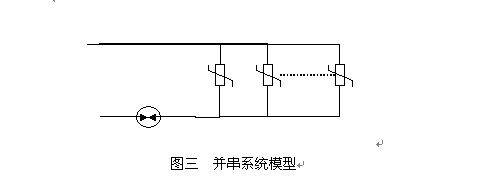

對于SPD和其他的產品來說，很少有單一串聯的系統或單一并聯的系統，往往都是綜合兩者的系統。串并聯系統指的是各單元的關系先串聯，然后并聯組合。并串聯系統指的是各單元的關系為先并聯，然后串聯組合。SPD的應用中多采取并串組合的方式，如圖三所示：
其中并串聯系統的可靠度為：
Rsp =1-（1-Rn）k
由此可以看出，SPD最終采取的還是MOV與GDT的串聯組合且系統已經簡化到極致。因此要保證SPD的可靠性，均需要保證MOV和GDT單元的可靠性，即我們通常所講的可靠度、瞬時故障率及平均故障間隔時間。
2 保證和提高SPD可靠性途徑
基于上述的分析可以看出保證SPD可靠性的問題集中在保證MOV和GDT的可靠性上了，因此兩個器件的參數正態分布將直接影響到SPD的可靠性。除此之外，選取器件的過程中，減額使用的原則也是非常重要的，即設計時讓元器件、零部件和組件在低于負荷的情況下使用。
2.1 靜態參數一致性控制

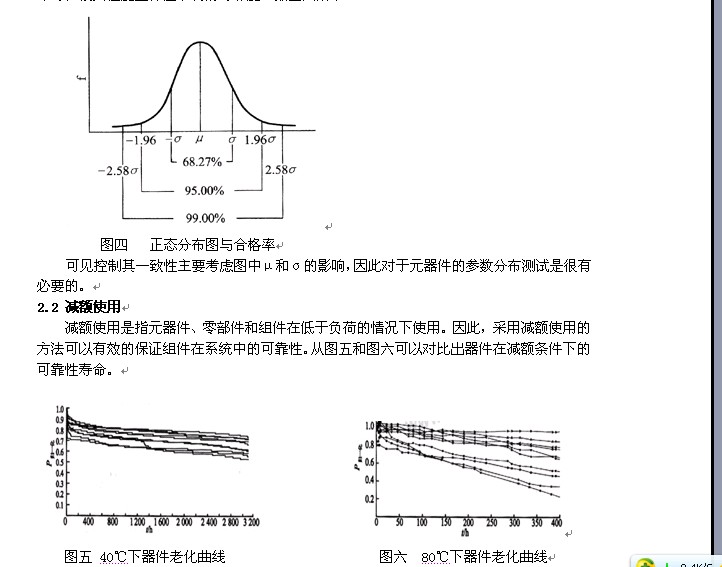

對于SPD中的靜態參數來講，在設計階段均做過SPD的極限測試，即MOV和GDT電壓分別在最高和最低情況下的不同組合，這樣制定出的上限下限將作為器件參數正態分布時參考的關鍵指標。根據R（t）= ∏ni-1 Ri（t）可以看出，要保證R（t）越低，前提是保證RMOV（t）和RGDT（t）的可靠度。通過靜態參數的正態分布圖可以看出，只要保證參數的一致性即可在很大程度上保證系統的可靠度。如圖四所示：
2.3 器件的標準化選取
標準化的器件和參數是經過權威部門鑒定或者長期的實驗驗證的結果，比起新設計的或者定制的器件更可靠。若保存或建立一個具有基本失效率值的標準元器件手冊以備設計者選用，則產品的可靠性設計將大大減少系統可靠性設計的工作量。
3 結論
本文使用質量管理中的可靠性分析方法針對SPD進行了研究，根據SPD具體的系統設計及結構方式進行評估后，可以得出以下結論：
1. 由于SPD系統通常均采用MOV與GDT串聯的方式組合，因此SPD的可靠性主要由MOV和GDT的可靠性決定。
2. 為了保證器件的可靠性，需要重點注意的是MOV與GDT的靜態參數一致性，器件選型的標準化和減額使用的設計方法。
3. 后續需要進一步就元器件的可靠性進行研究，以保證從工藝層面上尋找出更加有效的控制手段。
[參考文獻]
[1] 郎志正 質量管理及其技術方法 2003，345～361.
[2] 馬逢時 劉傳冰 等 六西格瑪管理統計指南--MINTAB使用指導 2007，第四章
