淺淡35kV 輸電線路綜合防雷措施
鄧 邠
摘要:輸電路線防雷是一個系統工程，需多方位考慮并采取技術經濟合理的綜合治理措施，才能有效地防止雷害事故,提高電網的安全可靠性。本文主要是對35kV 輸電線路防雷水平進行了分析探討。
關鍵詞: 35kV 輸電線路 防雷措施
引言
某地區雷雨主要集中在4~10 月, 雷電活動較為頻繁和猛烈, 一次雷電過程長達9h, 雷電流輻值為10~60kA。現運行35kV輸電線路僅在兩端進線側1～2km 架設架空地線, 中間部分無避雷線、避雷器等, 絕緣水平低, 接地裝置簡單, 地阻較高, 且35kV輸電線路桿塔多位于山石區, 雷擊桿率高, 耐雷水平低。在運行中雷害日益突出, 需對具體情況積極采取防雷措施, 減少雷害事故發生。
1 35kV輸電線路雷電性能分析

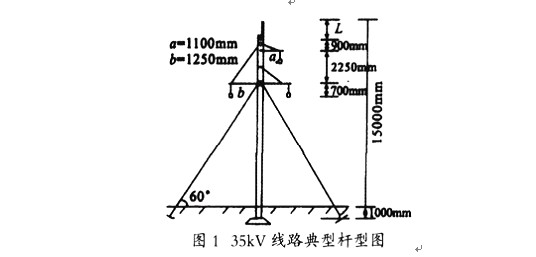

35kV輸電線路常用桿塔除兩端外無架空地線, 絕緣水平低。感應雷、直擊雷、反擊雷均可能威脅安全運行。圖1 中a 和b 分別為上、下層橫擔的長度, mm;L1 為抱箍上裝設角鋼的長度, m。




(1) 感應雷害: 對一般高度的線路, 規程[1]建議, 當雷擊點與線路的距離d>65m 時,
Ug≈25Ihd/d ( 1)
式中, Ug 為導線雷擊感應最大過電壓, kV;I 為雷電流輻值,kA;hd=12.4- 2f/3, 為導線平均高度, m;d 為雷擊點距線路的距離, m;f 為導線弧垂, m。
f 取為4m, Ug 為374.5kV, 絕緣子串的3 片X- 4.5 的絕緣子串臨界雷閃電壓U50%=100+84.5×3=353.5kV, 故至少需4片懸瓶組成絕緣串或S- 380 瓷橫擔才不會造成絕緣閃絡[2]。
(2) 直擊雷害: 雷擊導線時絕緣子串閃絡的雷電流I2=U50%/100=3.5kA, 據lgP=- I/88, P 為雷電流幅值概率, 超過此雷電流的概率為91%, 即91%的雷電流都可能造成絕緣子串閃絡。
(3) 反擊雷害: 無避雷線時, 雷擊上導線對桿閃絡后再向中導線反擊, 其耐雷水平(當用4×X- 4.5 懸瓶及自然接地電阻為20Ω 時):
I1=U50%/(1- k)(Rch+(Lgt/2.6)+(hd/2.6)) (2)
其中, k 為導線和避雷線(無避雷線時指上層導線)間的耦合系數;Rch 為桿塔沖擊接地電阻, Ω;Lgt 為桿塔電感, μH。
經計算得k=0.2, I1=20.16kA, 根據lgP=- I/88, 超過20.16kA 雷電流的概率為58%。

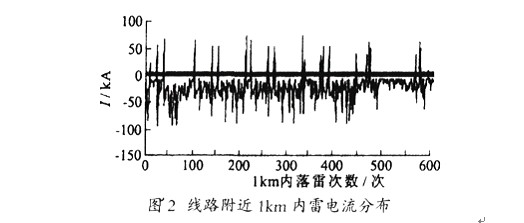

該地區東部地區近兩年在輸電線路附近1km 內雷電流分布見圖2, 雷電流輻值多分布在10～60kA, 此雷電流對35kV輸電線路的安全運行威脅最大。




2 提高35kV 輸電線路防雷水平的措施
2.1 降低線路接地電阻

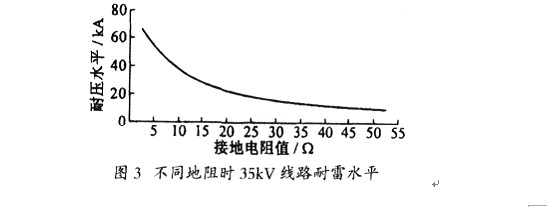

35kV輸電線路典型桿型的耐雷水平與接地電阻關系見圖3�？梢娊档徒拥仉娮�, 能夠大輻度地提高其反擊耐雷水平。




為降低35kV 輸電線路接地電阻, 對地區東部地區部分線路接地網進行改造。除采取減小接地線過渡電阻、接地網除銹補焊、使用降阻劑等常用方法外, 還采取以下綜合措施降低接地電阻。
35kV輸電線路橫擔接地點通常在橫擔抱箍處, 通過穿心螺栓與接地引下線連接后與地網相連。整改措施是改變?cè)�點對面接地措施, 在上下層導線橫擔面上與接地引下線聯接( 面對面接地) , 通過接地引下線與地網相連。
35kV 輸電線路通常采用1 根約100m 的圓鋼作接地線。但在土壤電阻率稍大處接地電阻通常不能<30Ω, 運行單位改為采用4 根約30m 的圓鋼焊接成放射狀地網, 接地電阻一般能<5Ω, 且在雷電波沖擊下, 沖擊電阻較工頻電阻大大降低。
在地勢多變地區, 土壤電阻率變化較大, 同一基電桿, 不同方向測得的土壤電阻率相差很大。測試不同方向接地線的電阻值相差達7Ω, 故向其低的方向延長埋設地網。
2.2 提高輸電線路絕緣水平
35kV輸電線路雷擊跳閘率高的一個原因是其絕緣水平較低。早期采用瓷橫擔絕緣子S- 280, 雷擊沖擊閃絡電壓為280kV;后建設新線路均采用瓷瓶串, 一般為3 片XP- 7 絕緣子, 臨界雷閃電壓為353kV。絕緣水平提高減少了感應雷的危害, 同樣10Ω 的接地電阻, 反擊耐雷水平增至29.4kA。提高線路絕緣水平, 在運行中要做好低值或零值絕緣子的檢測, 防止雷擊時因串中零值絕緣子存在而使其絕緣下降, 甚至發生絕緣子炸裂掉串事故。
2.3 安裝線路型避雷器
金屬氧化物避雷器MOA 保護特性好、通流容量大, 動作反應快, 用于無架空避雷線的35kV輸電線路, 效果良好。
避雷器要安裝在線路雷電易擊(雷擊次數多、土壤電阻率較大、山頂、大跨越等)桿段。桿型結構決定避雷器安裝數量(見圖1), 上相導線對下兩相有架空避雷線的屏蔽作用, 其保護角分別為46.3°、3.8°, 故只需在上導線和保護角大的1 相導線各安裝1 只避雷器。導線等邊三角形排列時, 上相導線對下兩相的保護角為21.6°, 則只上相需安裝避雷器。
避雷器的防雷保護范圍較小。35kV 橋青線運行中發生1次斷線, 斷線點離避雷器約300m, 經試驗避雷器正常。計算表明[3], 檔距對線路型避雷器提高線路耐雷水平有影響, 保護范圍約200m, 在雷電易擊桿塔離避雷器距離>200m 處, 需增設1組。
2.4 增設架空避雷線
沒有架空地線的35kV 線路, 其雷害最嚴重的后果是導線斷落和瓷瓶串掉串, 危及設備和人身安全。圖1 桿型中, 加裝一付抱箍, 在其上裝設1 或2 根角鋼, 然后地線裝設掛線金具。
避雷線的線路應防止雷擊檔距中央反擊導線。15℃無風時, 檔距中央導線與避雷線間距離應為[4]:s 1=0.012l+1, 式中:s 1為導線與避雷線間的距離, l 為檔距長度, 避雷線的弛度小于導線弛度, 故L1+1.6+Δf=s 1 即滿足要求, L1 為抱箍上所裝角鋼長度(見圖1), m;Δf 為導線與地線弧垂之差。
裝設避雷線后, 該桿型的耐雷水平據規程[1]計算, 接地電阻為10Ω 時,雷擊于地線, 一側下導線閃絡后再向另一側下導線反擊, 經計算得耦合系數為0.399, 其耐雷水平I1=53.4kA。比無避雷線時提高了19.5kA。且增設避雷線后, 對導線的保護角為16.5°。與降低接地電阻配合, 架設避雷線可取得很好的防雷效果。
3 35kV 輸電線路防雷的綜合治理及存在問題

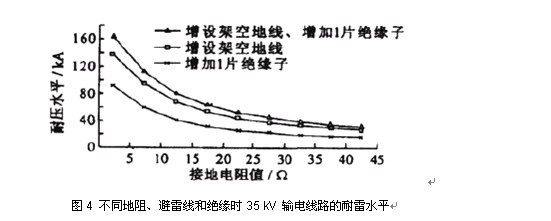

35kV 輸電線路耐雷水平低、雷擊跳閘率高, 需有針對性地采取多種防雷措施。線路耐雷水平與地阻關系見圖4。<10Ω 時, 增設架空避雷線和絕緣子都能明顯提高線路的防雷水平;>40Ω時, 只有安裝避雷器和耦合地線才有明顯效果。




根據線路運行中雷電活動情況和易擊桿段, 對雷擊跳閘率高的線路進行綜合治理。 在雷電易擊桿段安裝氧化鋅避雷器, 對懸瓶串由3 片增加為4 片, 同時開展帶電零值檢測, 在一些重要跨越, 人口稠密區, 增設架空避雷線與降低接地電阻。通過這些防雷措施, 雷擊跳閘率逐年降低。
近年來, 雷擊跳閘率高的35kV 線路主要是未進行防雷綜合改造的新架設線路。說明35kV線路需在設計和建設時考慮加強防雷措施, 更需在運行中采取針對性措施提高線路的防雷水平。
4 結束語
該地區雷電活動頻繁, 雷電流多在10~60kA。35kV輸電線路絕緣低、無架地線保護、防雷性能差, 其安全運行直接受到雷電威脅, 故必須對它進行防雷措施改造。采取降低接地電阻、提高線路絕緣水平、安裝氧化鋅避雷器、架設部分避雷線等措施進行綜合治理, 大幅度減少雷害事故。

　　
