[摘要]：結合電解多功能天車運行情況，分析了多功能天車電子秤故障原因，根據實際情況，提出了解決問題的方法。

【關鍵詞】：電子秤; 阻容 ; 設計; 降低; 故障

Abstract: This paper combine with electrolysis multi-function overhead traveling crane operation, analyzes the cause of the failure of the multi-function overhead traveling crane electronic scale, according to the actual situation, proposed solution to the problem.

Key words: electronic scales; RC; design; reduced; failure

中圖分類號：文獻標識碼： A文章編號：2095-2104(2012)01-0020-02

一、概述

電解多功能天車是機、電、液、氣一體化的大型鋁電解專用機組。要完成預焙陽極鋁電解出鋁及計量作業。目前，鋁電解多功能天車電源采用三相四線制引入, 供電電壓為3×(380V±10%)、頻率50±0.5Hz�？紤]變頻器易產生諧波干擾等問題,在大車上設電源隔離干式變壓器，電機采用屏蔽型電纜，電子秤采用重慶大學PTM系列電子秤。

二、存在問題

由于電解強磁場，大電流的原因，造成電解多功能天車在運行過程中，容易因電磁干擾，發生雜波及尖峰電流燒損電子秤主電路板電氣原件，使電子秤發生故障。

三、原因分析

電解廠鋁電解多功能天車電子秤在設計安裝時考慮三相電源易產生諧波干擾等問題,在大車上設電源隔離干式變壓器，而非線形負荷產生的諧波電流注入電網，使變壓器低壓側諧波電壓升高，低壓側負荷由于諧波干擾而影響正常工作，另一方面諧波電壓又通過供電變壓器傳遞到高壓側干擾其它用戶。在三相回路中，諧波電流是零序電流，零序電流在中性線中是相互疊加的。零序諧波電流主要是由三相四線制非線性設備產生的，使供電系統中的中性線電流很大。當中性線上有較大的諧波電流時，中性導線的阻抗在諧波下能產生大的中性線電壓降，此中性線電壓降以共模干擾形式干擾各種微電子系統的正常工作，使控制設備和精密儀器工作不可靠，故障率高。因而這種方法不能有效的降低電子秤的故障率。同時，由于廠家在設計多功能天車時，未能采取合理的安裝技術，使得多功能天車容易發生各部位之間的絕緣破損，造成將直流電(電解槽用直流電為330kA)竄入多功能天車各部位，產生交直流短路現象，燒損電子秤主電路板電氣原件，使電子秤發生故障。

四、解決問題的方案

為了解決這些影響電子秤正常工作的問題，就要消除電路中存在的電磁諧波，及交流電路中的直流成分，結果現場調研及多次試驗，除解決多功能天車絕緣部位存在的問題，確保電解多功能天車絕緣良好的情況下，為了徹底解決電子秤故障率高的問題，設計了阻容吸收器這種裝置，將其加在電子秤交流輸入側，增大整流阻抗使整流重疊角增大，減小高次諧波電流。同時有效過濾電路中的直流成分，從而降低電子秤的故障率，提高天車運行的可靠性和穩定性，保證了正常生產，可最大限度地減少設備備件費用。

阻容吸收器是對真空開關開斷產生的操作過電壓，專用的保護設備(又稱RC保護器)。它是將高壓電容器和專用無感線性電阻串聯后接入電網的一種吸收過電壓的有效電源保護元件。

1、阻容吸收器的濾波原理

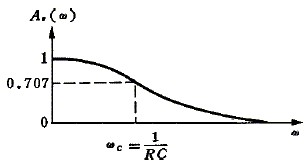

2、RC低通濾波電路之輸出訊號振幅與頻率的關系

3、接入電子秤的RC低通濾波電路

根據幅頻、相頻特性公式：

分析可知，當f(頻率)很小時，A(f)=1，信號不衰減的通過;當f很大時， A(f)=0，信號完全被阻擋，不能通過，滿足濾波要求。

五、效果評價

由于本方法只需在電子秤交流輸入側安裝阻容吸收器，實現起來簡單方便，即便三相電源因其他因素影響而產生高次諧波電流，也不會使電子秤產生較高的故障率，從而保證鋁電解多功能天車的正常生產，填充了鋁電解多功能天車原始設計工藝上的缺陷，使得鋁電解多功能天車的運行更加趨于穩定，所以該發明使用效果良好。

目前，在青海黃河水電再生鋁業有限公司電解廠鋁電解多功能天車機組上應用一年多以來，電子秤的故障率得到明顯下降，電子秤的故障率由原來的7.56%降低到現在的1.31%，年節約了成本約60萬余元，同時該裝置可推廣到其他設備保護中，起到良好的經濟效益。

---
