摘要：本文介紹坐標系統間轉換技術，通過港航工程測量案例，從建立設計轉換模型、選擇坐標系統轉換軟件，分析坐標轉換成果精度，保證通過坐標系統間轉換滿足使用二套以上坐標系的工程質量，并為類似測量工程坐標轉換提供參考。

　　關鍵詞：坐標系統轉換，建立轉換模型，分析轉換精度

　　在GPS測量中通常采用兩類坐標系統，一類是在空間固定的坐標系統;另一類是與地球體相固聯的坐標系統，也稱固定坐標系統，如：WGS-84世界大地坐標系和1980年西安大地坐標系。在實際使用中需要根據坐標系統間的轉換參數進行坐標系統的變換，來求出所使用的坐標系統的坐標。這樣更有利于表達地面控制點的位置滿足工程技術要求和處理GPS觀測成果，因此在GPS工程測量中得到了廣泛的應用。

　　1、坐標系統轉換提出

　　一般情況下，測量使用的有獨立坐標系、1954年北京坐標系、1980年西安坐標系或2000國家大地坐標系等坐標系統，而GPS測定的坐標是WGS-84系坐標，需要進行坐標系統之間的轉換。根據港口工程使用技術，測繪產品經常要求提供二套以上坐標系測圖，或者要求直接利用舊的測繪數據轉換成新的坐標成果以滿足不同工程建設需要。

　　2、坐標系統介紹

　　WGS-84坐標系統：WGS-84系是目前GPS所采用的坐標系統，是由美國國防部制圖局建立，于1987年取代了當時GPS所采用的坐標系統(WGS-72系)，成為目前所使用的GPS坐標系統。

　　WGS-84系的坐標原點位于地球的質心，Z軸指向BIHl984.0定義的協議地球極方向，X軸指向BIHl984.0的起始子午面和赤道的交點，Y軸與X軸和Z軸構成右手系。WGS-84系所采用橢球參數為：a=6378137m;f=1/298.257223563。

　　1954年北京坐標系：1954年北京系是我國建國初期至今廣泛采用的大地測量坐標系。該坐標系源自于原蘇聯采用過的1942年普爾科夫坐標系。建國前，我國沒有統一的大地坐標系統，建國初期，在蘇聯專家的建議下，我國根據當時的具體情況，建立起了全國統一的1954年北京坐標系。該坐標采用的參考橢球是克拉索夫斯基橢球，該橢球的參數為：a=6378245m;f=1/298.3。該橢球并未依據當時我國的天文觀測資料進行重新定位。而是由前蘇聯西伯利亞地區的一等鎖，經我國的東北地區傳算過來，該坐標的高程異常是以前蘇聯1955年大地水準面重新平差的結果為起算值，按我國天文水準路線推算出來的，而我國高程又是以1956年青島驗潮站的黃海平均海水面為基準。

　　1980年西安坐標系：1980年西安系采用了全面描述橢球性質的四個基本參數a、GM、J2、ω。四個參數的數值采用的是1975年國際大地測量與地球物理聯合會16屆大會的推薦值：a=6378140m;GM=3986005x108m3/s2;J2=1082.63x10-6;ω=7292115X10-11rad/s，簡稱IGUU75橢球。

　　1980年西安系的原點位于我國中部陜西西安市的附近。橢球的短軸平行于由地球質心指向我國地極原點JYD1968。0的方向起始大地子午面平行于我國起始天文子午面。大地點的高程是1956年青島驗潮站的黃海平均海水面為基準。

　　2000國家大地坐標系：原點為整個地球的質量中心，其Z軸由原點指向歷元2000的地球參考極的方向，該歷元的指向由國際時間局給定的歷元為1984的初始指向推算，定向的時間演化保證相對于地殼不產生殘余的全球旋轉，X軸由原點指向格林尼治參考子午線與地球赤道面(歷元2000)的交點，Y軸與Z軸、X軸構成右手正交系。地球橢球參數：長半軸a=6378137m;扁率f=1/298.257222101;地心引力常數GM=3.986004418×1014m3s-2;自轉角速度ω=7.292l15×10-5rads-1。

　　建國以來，我國于上世紀50年代到80年代分別建立了1954年北京坐標系和1980西安坐標系，測制了各種比例尺地圖，在國民經濟、社會發展和科學研究中發揮了重要作用，對國民經濟建設作出了重大貢獻，效益顯著。限于當時的技術條件，我國大地坐標系基本上是依賴于傳統技術手段實現的二維參心坐標，其1954年北京系，參考橢球是克拉索夫斯基橢球，高程以1956年青島驗潮站的黃海平均海水面為基準，則參考橢球面與大地水準面呈西高東低系統性傾斜;1980西安大地坐標系，其橢球面同似大地水準面在我國境內符合最好，高程以1956年黃海平均海水面為高程起算基準面;根據《中華人民共和國測繪法》規定，我國已建立了全國統一的大地坐標系統，2000國家大地坐標系是地心坐標系，是全球地心坐標系在我國的具體體現，其原點為包括海洋和大氣的整個地球的質量中心，保證我國2000坐標系與國際高精度地心坐標系統一致，有利于現代空間技術對坐標系進行維護和快速更新，大幅度提高了點位表達的準確性和快速獲取精確的三維地心坐標。綜上所述我們針對不同年代建立的新舊坐標系，其坐標變換技術應采取不同的計算方法。1954年北京系所提供的大地點成果沒有經過整體平差，在我國中部和東北地區改正量差1至10米，1980西安系提供的大地點成果是經過整體平差的數據，所以新舊系統轉換除橢球體變換外還要考慮平差改正量，其解決方案可選定兩套新舊已知坐標作多種分析試算，剔除粗差或殘差大于3倍中誤差的點，以致獲取滿足精度的橢球變換和平差改正參數，所以54到2000變換要經過54到80和80到2000變換改正疊加方可實現。

　　由于歷經半個世紀多建立的我國現行的大地坐標系，構成我國目前常用的GPS空間直角坐標和空間大地坐標，存在大量的測繪成果采用54北京系和80西安系，為滿足科學技術發展需求，將測繪成果廣泛應用于空間技術的發展等時代要求，測繪技術人員必須面對各類現行的大地坐標成果，進行大量的坐標系統間的轉換工作，以下本文結合2009年中海油寧德溪南工程測量實例，對坐標系統轉換技術及轉換精度作具體闡述、分析和展望。

　　3、坐標系統轉換方法

　　由于不同的坐標系，采用不同的橢球和橢球定位，任何坐標系中的橢球，其地理坐標的定義是一致的，即某點的經度從零子午線起算，緯度則從赤道起算。所以，不同的兩個橢球，必然存在地理坐標相同的同名點。這樣，當我們用舊坐標系的平面直角坐標X、Y反算為大地坐標B、L后，再將這B、L移至新坐標系的橢球，正算出其平面直角坐標，從而實現了由舊坐標系平面直角坐標到新坐標系平面直角坐標的變換。

　　3.1選擇轉換模型和參數

　　坐標系之間的轉換一般采用七參數法或三參數法，其中七參數為X平移，Y平移，Z平移，X旋轉(WX)，Y旋轉(WY)，Z旋轉(WZ)，尺度變化(DM);三參數方法為忽略旋轉參數和尺度比參數視為0的七參數法的特例。兩個橢球間的坐標轉換，一般而言比較嚴密的是用七參數布爾莎模型，要求得七參數需要3個以上的已知點，在轉換地區建立設計模型和選擇轉換軟件。本文結合“中海油寧德溪南工程測量”進行論述，溪南半島地處三都澳區域的核心位置，包括霞浦縣的溪南鎮和沙江鎮部分區域，陸域面積228平方公里，產品要求同時提供二套坐標系統，分別用于：水深地形圖數據采用WGS-84坐標系、數字高程模型制作(DEM)數學基礎平面控制采用80西安坐標系。工程實施方案：用GPS采集WGS-84數據坐標滿足水深地形圖要求;用建立坐標轉換模型的坐標轉換技術得到80西安坐標數據滿足DEM制作需求。

　　3.1.1建立轉換模型

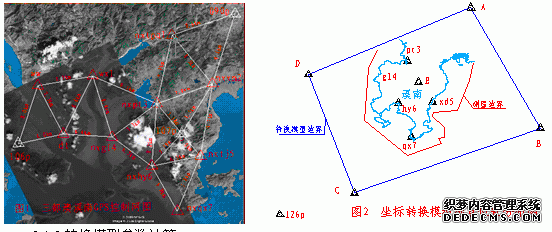

　　結合溪南GPS靜態控制測量來建立坐標轉換模型，本工程在測區附近布設了10個D級GPS控制點，三都澳溪南GPS控制網見圖1。遴選A、B、C、D四個均勻布置高級點用于轉換參數，四個點包容了整個轉換區域范圍(見圖2)，首先按控制網起始點的兼容性對A、B、C、D四點作檢核，即用二維無約束平差后的WGS-84高精度網的高斯平面XY坐標與已知80西安XY坐標計算轉換參數，再用無約束平差WGS-84坐標轉換出A、B、C、D四點80西安坐標，然后與已知80西安坐標進行比較差值，剔除、判斷含有不兼容的選參點，使選上的點應有較好的內符合精度，四個選參高級點檢核結果見表1，檢核結果可見四個高級點的轉換誤差值之間的較差最大為0.88mm(誤差的置信度集中在1～1.88㎜范圍)，表明A、B、C、D四個選參點兼容性強、精度高，建立的轉換模型見圖2。

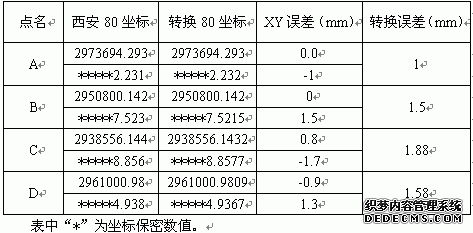

　　表1四個高級點內符合精度檢核表

　　



　　



　　3.1.2轉換模型參數計算

　　坐標轉換利用上海交通大學CompassGPS數據處理華測靜態處理標準版軟件，用已檢核的A、B、C、D四個重合點坐標，按七參數坐標轉換公式

　　



　　算出WGS-84坐標系與80西安坐標系之間轉換參數，結果參見轉換參數計算表2

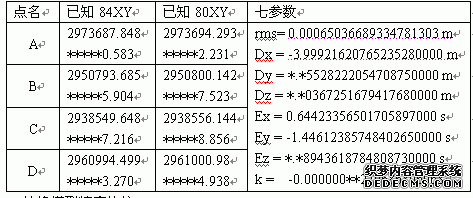

　　表2計算轉換參數表

　　



　　3.1.3轉換模型精度檢核

　　在通過了以上轉換選參點內符合精度檢核后求出的轉換參數建立起轉換模型，便開始選擇GPS靜態控制網中均勻分布的重合點進行其外部坐標轉換精度檢核，這里要求外檢核點不參與轉換參數計算，用轉換模型進行外部檢核點的WGS-84轉換為80西安坐標，并與已知80西安坐標進行比較，評估外部轉換精度。本工程選定圖2中均勻分布的D級GPS控制網的5個重合點進行檢核，按1：2000測圖比例的點位中誤差精度控制，即數據庫點對點轉換誤差小于圖上0.1mm的測圖要求換算的精度容許值是小于0.2m，檢核精度結果見表3，表中模型內的4個重合點的坐標轉換中誤差均小于1mm;另外檢核1個模型外21.6km距離遠的重合點(126p點)，坐標轉換中誤差為3.3mm，則在模型外仍可得到較精確的轉換坐標。

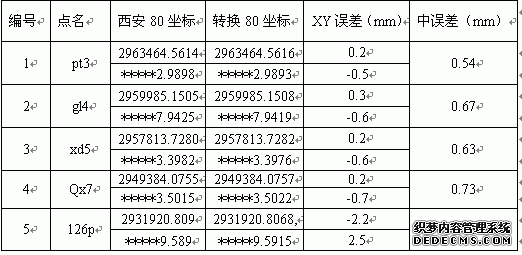

　　表3WGS84轉80西安坐標檢核精度表

　　



　　評估坐標轉換精度，按規范測圖的技術要求本工程坐標轉換誤差小于圖上0.1mm(轉換精度容許<0.2m)，坐標轉換殘差中誤差對于n個點估計公式如下：

　　



　　檢驗結果表明溪南工程所建立的“坐標轉換模型”具有較高的轉換精度。

　　3.1.4批量轉換一比二千測圖數據庫

　　轉換模型通過外部檢核符合坐標轉換精度要求后，采用華測靜態處理解算軟件的批量轉換技術，以WGS-84測圖數據庫的*.dat文件，用EXCEL電子表格編輯功能編成坐標導入格式的*.txt文件，通過模型軟件轉換技術進行點對點批量轉換成80西安系的*.txt坐標數據文件，經制圖編輯，出版一套80西安坐標系成果圖，以滿足溪南工程DEM制作要求。

　　3.1.5成圖檢查

　　由于出版的80西安成果圖采集的觀測數據為WGS-84坐標，采用轉換模型對80西安成圖數據按反算技術作精度檢核，本工程對80西安轉換坐標經成圖軟件AucoCAD成圖后，從80西安系總圖中選取有代表性均勻分布的8點坐標數據(見圖3)進行檢查核對，即對8點80西安坐標數據按轉換模型的反算技術，算出WGS-84坐標與已知84坐標作比較檢核精度，表4結果表明成圖的點位誤差均為0.0mm，保證了本工程通過坐標轉換技術同時滿足使用二套坐標系的工程質量。

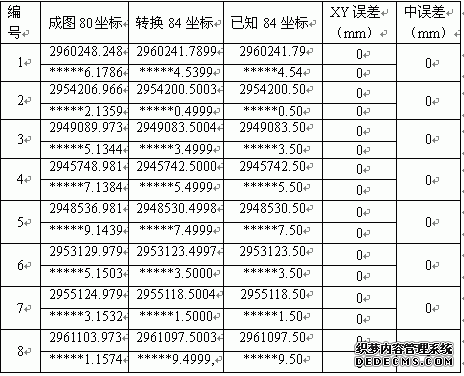

　　表4成圖80西安坐標精度檢核表

　　



　　4、結束語

　　本文具體闡述了建立坐標轉換模型和實現坐標系統間變換技術的全過程程序，并結合案例進行了計算驗證，證實了可獲得精確的坐標轉換成果，為類似工程提供借鑒。從驗證結果可知模型內轉換誤差均<±1毫米，可以用于高精度控制點的坐標系統轉換。另從驗證結果可見模型外約20公里范圍其坐標轉換誤差約±3毫米，即使是大比例尺地形圖坐標轉換，因其都在圖解精度內，均可實用于不同比例尺的數據地形圖轉換工作，因此說明了建立一個高精度的坐標轉換模型，可根據不同工程使用的精度要求，其有效轉換距離的可控范圍可進行適當?shù)耐卣埂?/p>

　　參考文獻

　　[1]2000年交通部《水運工程測量手冊》

　　[2]交通部JTJ203-2001《水運工程測量規范》

---
