摘要：給水管道在通過河道時的穿越形式可分為河底穿越和河面跨越。河底穿越(倒虹管)的施工方法可采�。簢�堰開挖法，沉管法，頂管法及盾構法等。河面跨越可將管道附設于橋梁上或設專用的管橋（支墩、桁架）架設過河。給水管穿越河涌的形式應根據工程實際因地制宜選用。

關鍵詞：給水管道過河,河底穿越,河面跨越

自來水供水系統作為城市發展最基本和最重要的基礎設施，其供水的可靠和穩定性直接影響到城市的發展。在河網發達的地區，給水管道如何安全通過河涌，在設計與施工中，屬于工程的難點，是保證供水安全的關鍵，對投資和施工周期影響很大。

給水管道在通過河道時的穿越形式可分為河底穿越和河面跨越。管道設計時應通過對河流的水文特征及河岸的地形地質、過河管道的水壓水量等因素的分析，結合水務部門的要求，來確定河流穿越方式，以保證工程的安全性、經濟性及可行性。

1、給水管道穿越河涌形式的選擇

河底穿越即將給水管道以倒虹管的形式埋設于河底，施工方法有圍堰開挖法，沉管法，頂管法及盾構法。河面跨越即通過各種支承構筑物將給水管道架空在跨過河面再入地敷設，支承方法有附橋、支墩、桁架、拱管等。

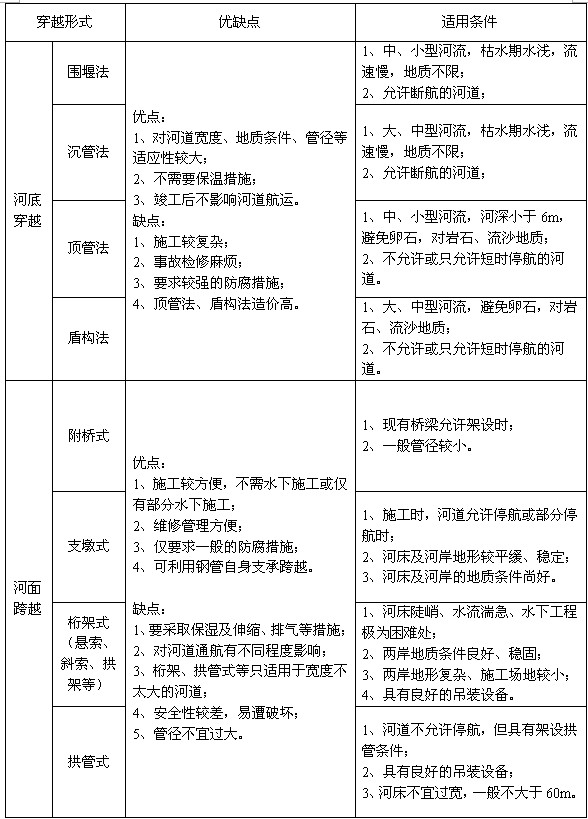

給水管道選擇穿越河涌的形式時，需綜合考慮以下幾個問題并經過技術經濟比較后確定：一是河道的水文特征及河岸的地形地質；二是過河管道的水壓水量；三是地方水務部門對河道通航管理的要求；四是施工場地、條件。

給水管采用倒虹管形式穿越河底時，應盡量避開錨地，一般敷設成兩條，按一條停止工作，另一條仍能通過設汁流量考慮，其位置應選在河床、河岸不受沖刷的地段，過河管道兩端根據需要設置閥門井、排氣閥和泄水裝置。

給水管穿越河底設計前應勘測穿越的河床橫斷面、水位和工程地質資料，以確定倒虹管的彎曲角度、敷設高程、基礎形式等，同時應滿足相關規范對倒虹管有關覆土、流速、抗浮、防腐等要求。

給水管穿越河底的施工方法主要有圍堰開挖法，沉管法，頂管法及盾構法。

2.1圍堰開挖法

河涌枯水期間的水深較淺，且水流比較緩慢，河床的地形、地質條件良好，河道允許停航時，應盡量采取開挖埋設。圍堰通常采用袋裝土筑壩，也可采用鋼板樁筑輕型壩。用鋼板樁筑壩時，對于水深小于2m的河流，采用單排鋼板樁圍堰；對于水深大于2m的河流，宜采用雙排鋼板樁圍堰。筑壩完成后開始抽水，同時預制管道，然后開挖管溝，下管，并根據需要設置配重塊保護，檢查合格后回填管溝，拆除圍堰，疏浚河道。

2.2沉管法

在航運較繁忙，不允許全面停航或停航過久時，可采取預制管道水下沉放敷設，沉管敷設法是一種比較成熟的施工方法，其要求水道河床穩定和水流并不過急，施工具體步驟為挖泥船河流中開挖管溝，為防止管溝溝壁塌方，寬度、深度應比設計的適當加大，管溝開挖的同時，在河岸上完成穿越管道的組焊、檢測、防腐補口、試壓等工作，將預制管段兩頭用盲板封死，并在兩頭焊上適當長度放氣管和注水管。管溝開挖成形后，用鋼絲繩牽引到達指定位置，接著向管內注水，使管段均勻下沉，同時緩慢放松鋼絲繩，以保證管段按設計中心線就位。根據埋深，就位后可以加配重塊等保護管道，然后再回填管溝，保證河道的疏通和通航的要求。沉管敷設管道完成后需在管廊保護范圍設置禁錨標志。

2.3頂管法

頂管施工借助于主頂油缸及管道間中繼的推力，把工具管或掘進機從工作井內穿過土層一直推到接收井內再吊出。與此同時，也就把緊隨工具管或掘進機后的管道埋設在兩井之間，以期實現非開挖敷設地下管道的施工方法。頂管法施工時，管道埋深、頂管井的止水均應滿足頂管施工要求，管道也應采用加強級防腐。頂管法敷設的管道埋深大，不受河床沖刷及船舶航行拋錨影響，管道運行安全可靠，一般無需維修，頂管工作井可保留作檢修井，利于倒虹管得清淤檢查。但頂管法對地質條件敏感，工程不可預見性較大，工期難以控制，整體費用較高。

2.4盾構法

盾構是暗挖法施工中的一種全機械化施工方法，盾構機械機組前方用切削裝置進行土體開挖并運出洞外，機組后方靠千斤頂在后部加壓頂進，并拼裝預制混凝土管片，從而形成隧道結構。盾構法比頂管法造價高，但盾構法對地質條件和管道的適用性優于頂管法，更適合長距離、大斷面的隧洞工程。

盾構法敷設輸水管道國內應用不多，目前只有“南水北調”、上海“青草沙輸水工程”和廣州“西江引水工程”中采用盾構法敷設輸水管線。一般的步驟是利用盾構挖掘出隧洞，接著在盾構隧道設置輸水的內襯材料，以達到防滲、防漏、抗壓的要求。一般地，內襯材料采用混凝土，抗壓要求高時采用鋼管內襯。

3、給水管河面跨越技術介紹

跨越河道的架空管一般采用鋼管、球墨鑄鐵管、鋼骨架(板)聚乙烯塑料復合管，亦有采用承插式預應力鋼筋混凝土管。距離較長時，應設伸縮接頭，并在管道高處設排氣閥門。為了防止冰凍，管道要采取保溫措施。河面架空敷設的方式有：附橋式、支墩式、桁架式及拱管式。

3.1附橋式

給水管跨越河道可利用已有或擬建的橋梁敷設，將水管懸吊在橋下，或敷設在橋邊人行道下的管溝內，亦可利用橋墩結合支架架設。沿橋梁設管是中小口徑給水管過河的最常見方式。

3.2支墩式

單獨在河道上設置支墩，將鋼管架設在支墩上，充分利用鋼管本身的剛度及承重結構跨越河道，支墩可采取鋼筋混凝土橋墩式、樁架式或預制支墩等。在設計過河管道支墩時，如為通航河道必須取得有關航道管理部門、航運部門以及規劃部門的同意，并共同確定管底高程、支墩跨距等；對于非通航河道亦應取得有關地區農田水利規劃部門同意。管道應選擇在河寬較窄、地質條件良好的地段，以降低造價。

3.3桁架式

桁架或拉索式即先在兩岸建立支墩或塔架，利用高強鋼架、鋼索和鋼管本身作為承重構件，支承給水管跨越河道，該方法可節約鋼材，跨徑愈大更可顯示其優越性，并可避免水下工程，但要求兩岸地質條件良好，地形穩定，同時吊裝設備合符要求。一般采用的形式有雙曲拱桁架、懸索桁架、斜拉索等。桁架所有金屬外露構件、鋼索等均須采取防腐處理。

3.4拱管式

拱管的特點是利用鋼管本身既作輸水管道又作承重結構，施工簡便，節省支承材料。拱管兩端必須與兩岸支座牢固結合，支座應按受力條件進行計算。拱管主體一般由若干節短管焊接而成，每節短臂長度一般為1～1.5m，各節短管準確長度應通過計算確定，各節短管的焊接要求較高，應采用雙面坡口焊探傷檢查，另外吊裝時可在拱管中部加設臨時鋼索固定，以避免在吊裝時出現拱管下垂變形或開裂。拱臂矢高比一般為1/6～1/8，常用1/8。

4、結束語

給水管道可通過河底穿越和河面跨越的形式越過河道，在實際工程中，應根據河道的實際情況，當?shù)氐匦蔚刭|(zhì)，施工條件等選擇合適的穿越方案，選定的工程方案應該是技術可行，工期、風險可控，經濟性強，水務部門認可的方案。另外，管道的敷設施工時要合理安排工序，嚴格按照規范要求施工，才能確保埋設的管道質量，以保證供水的安全性。

參考文獻

[1]彭云超.管道穿越水網河流設計探討[Z].

[2]黃微,袁永欽.廣州市西江引水工程技術與管理實踐[J].2011,27(2).

[3]趙明.沉管技術在給水工程穿越運河施工中的應用[J].山西建筑，2009(28).

[4]區永剛.廣州市西江引水工程管線穿越西南涌設計回顧[J].建筑與設備,2011(3).

[5]中國工程建設標準化協會.自承式給水鋼管跨越結構設計規程.CECS,214:2006.

---
